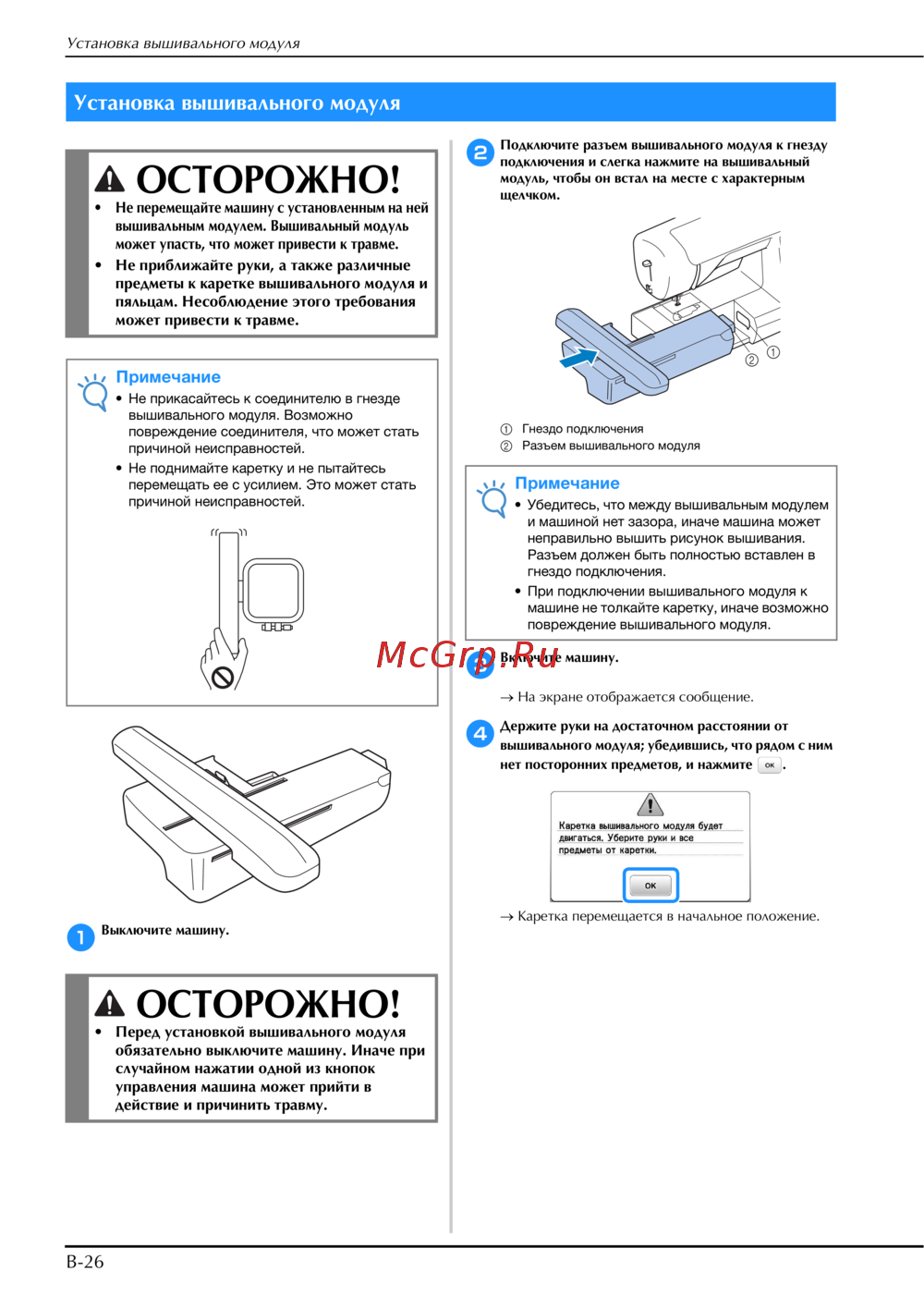

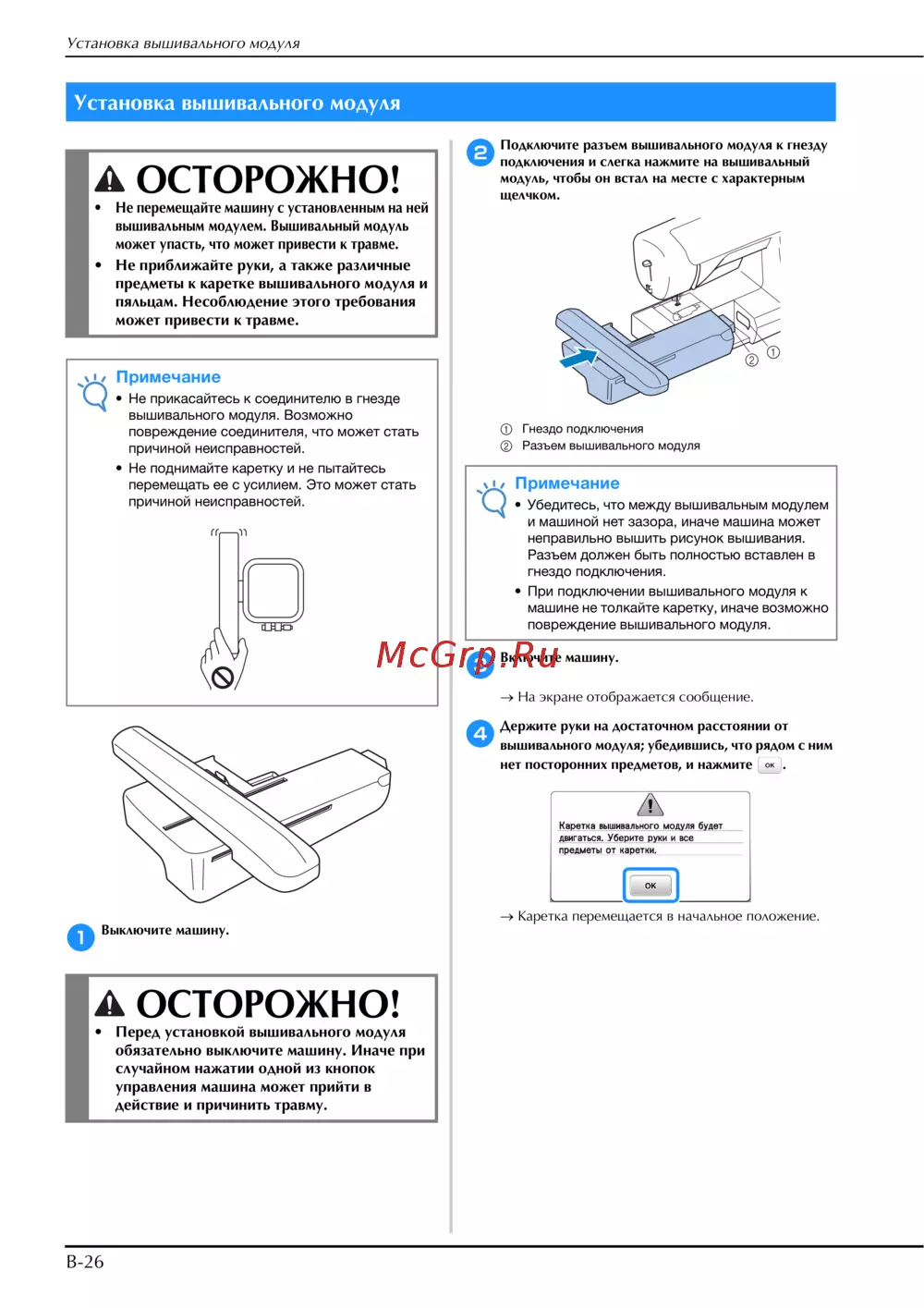

Установка вышивального модуля
B-26
a
Выключите машину.
b
Подключите разъем вышивального модуля к гнезду
подключения и слегка нажмите на вышивальный
модуль, чтобы он встал на месте с характерным
щелчком.
1 Гнездо подключения
2 Разъем вышивального модуля
c
Включите машину.
→ На экране отображается сообщение.
d
Держите руки на достаточном расстоянии от
вышивального модуля; убедившись, что рядом с ним
нет посторонних предметов, и нажмите .
→ Каретка перемещается в начальное положение.
Установка вышивального модуля
ОСТОРОЖНО!
• Не перемещайте машину с установленным на ней
вышивальным модулем. Вышивальный модуль
может упасть, что может привести к травме.
• Не приближайте руки, а также различные
предметы к каретке вышивального модуля и
пяльцам. Несоблюдение этого требования
может привести к травме.
Примечание
• Не прикасайтесь к соединителю в гнезде
вышивального модуля. Возможно
повреждение соединителя, что может стать
причиной неисправностей.
• Не поднимайте каретку и не пытайтесь
перемещать ее с усилием. Это может стать
причиной неисправностей.
ОСТОРОЖНО!
• Перед установкой вышивального модуля
обязательно выключите машину. Иначе при
случайном нажатии одной из кнопок
управления машина может прийти в
действие и причинить травму.
Примечание
• Убедитесь, что между вышивальным модулем
и машиной нет зазора, иначе машина может
неправильно вышить рисунок вышивания.
Разъем должен быть полностью вставлен в
гнездо подключения.
• При подключении вышивального модуля к
машине не толкайте каретку, иначе возможно
повреждение вышивального модуля.
a
b
