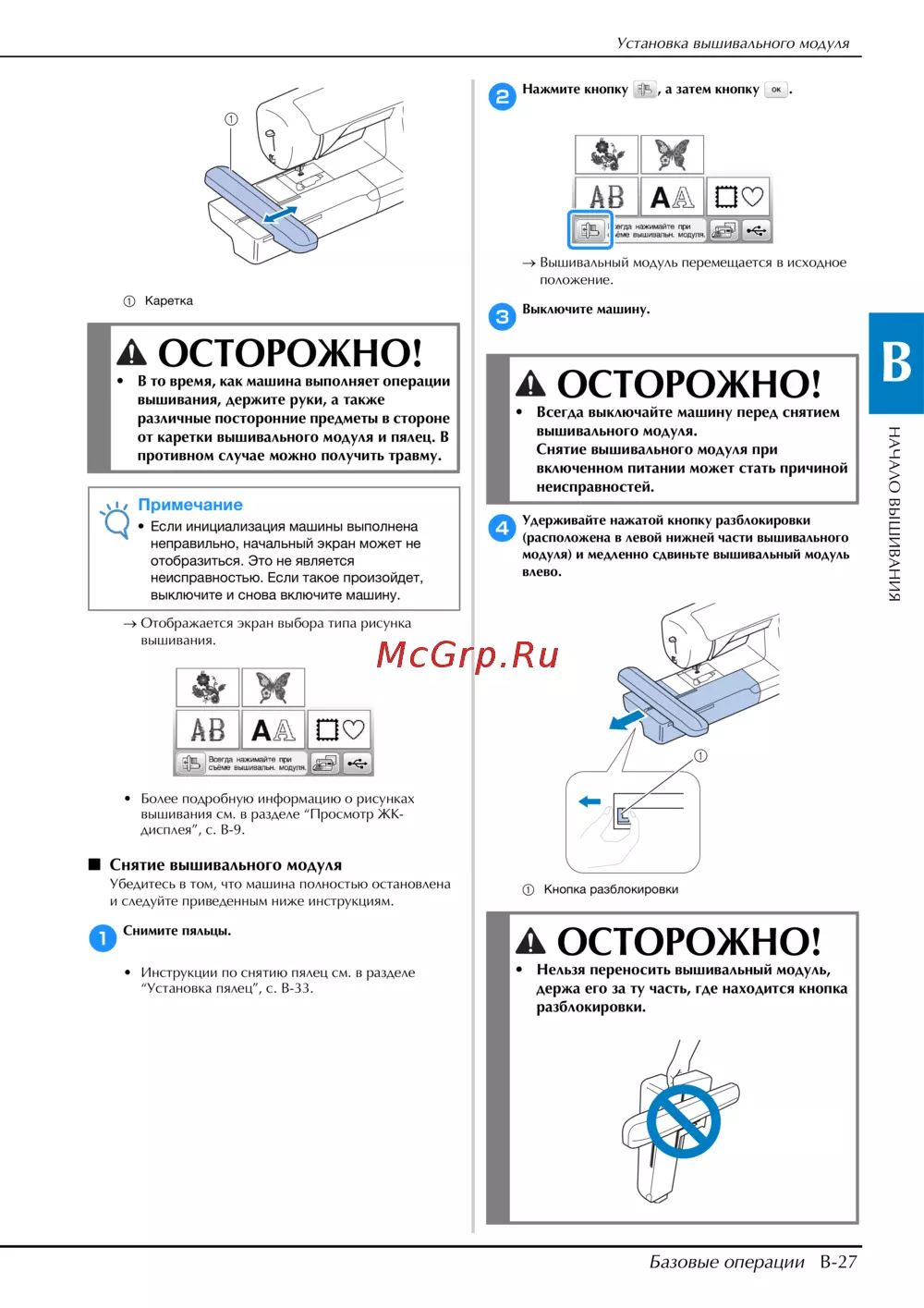

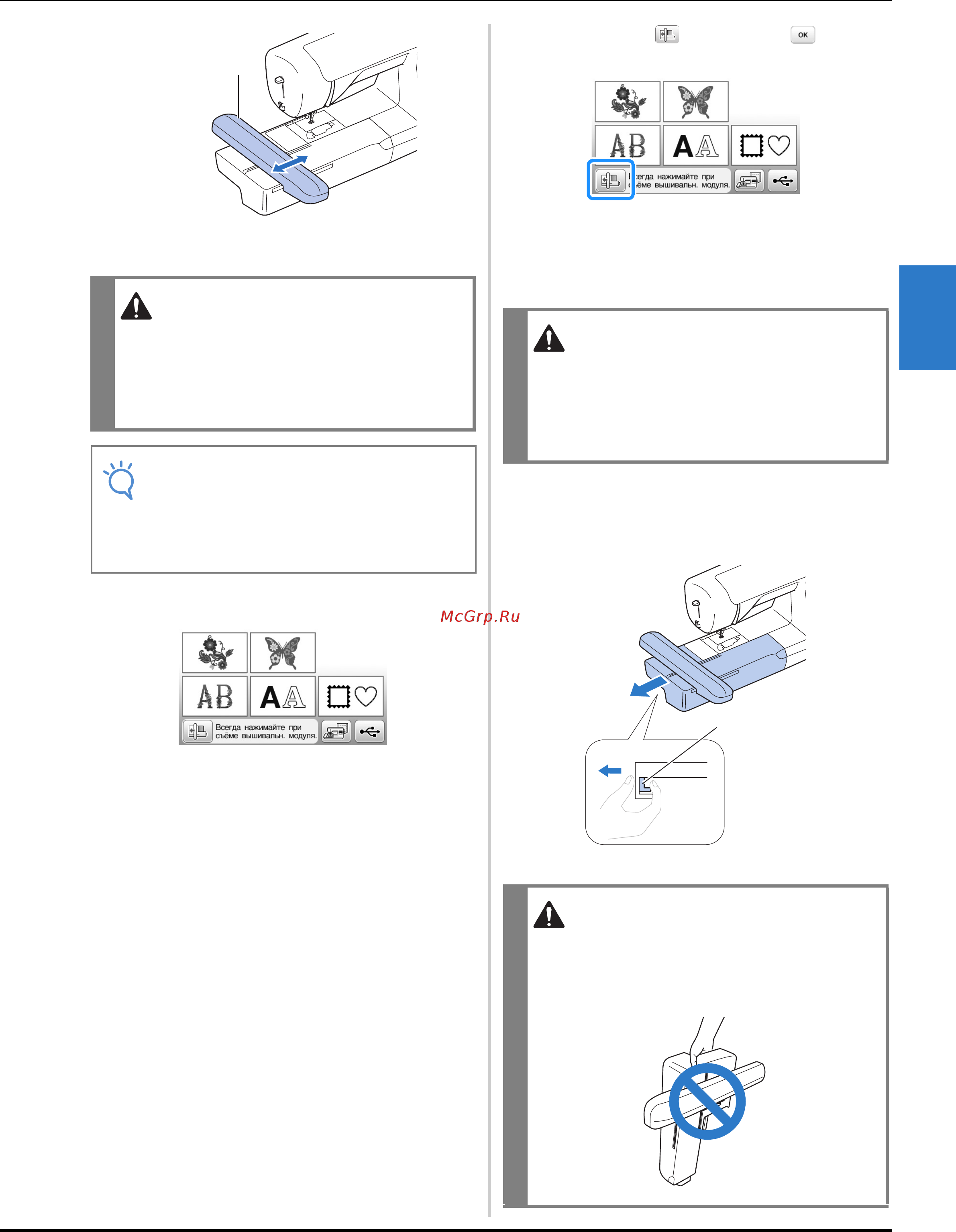

Установка вышивального модуля
Базовые операции B-27
НАЧАЛО ВЫШИВАНИЯ
B
1 Каретка
→ Отображается экран выбора типа рисунка
вышивания.
• Более подробную информацию о рисунках
вышивания см. в разделе “Просмотр ЖК-
дисплея”, с. B-9.
■ Снятие вышивального модуля
Убедитесь в том, что машина полностью остановлена
и следуйте приведенным ниже инструкциям.
a
Снимите пяльцы.
• Инструкции по снятию пялец см. в разделе
“Установка пялец”, с. B-33.
b
Нажмите кнопку , а затем кнопку .
→ Вышивальный модуль перемещается в исходное
положение.
c
Выключите машину.
d
Удерживайте нажатой кнопку разблокировки
(расположена в левой нижней части вышивального
модуля) и медленно сдвиньте вышивальный модуль
влево.
1 Кнопка разблокировки
ОСТОРОЖНО!
• В то время, как машина выполняет операции
вышивания, держите руки, а также
различные посторонние предметы в стороне
от каретки вышивального модуля и пялец. В
противном случае можно получить травму.
Примечание
• Если инициализация машины выполнена
неправильно, начальный экран может не
отобразиться. Это не является
неисправностью. Если такое произойдет,
выключите и снова включите машину.
a
ОСТОРОЖНО!
• Всегда выключайте машину перед снятием
вышивального модуля.
Снятие вышивального модуля при
включенном питании может стать причиной
неисправностей.
ОСТОРОЖНО!
• Нельзя переносить вышивальный модуль,
держа его за ту часть, где находится кнопка
разблокировки.
a
