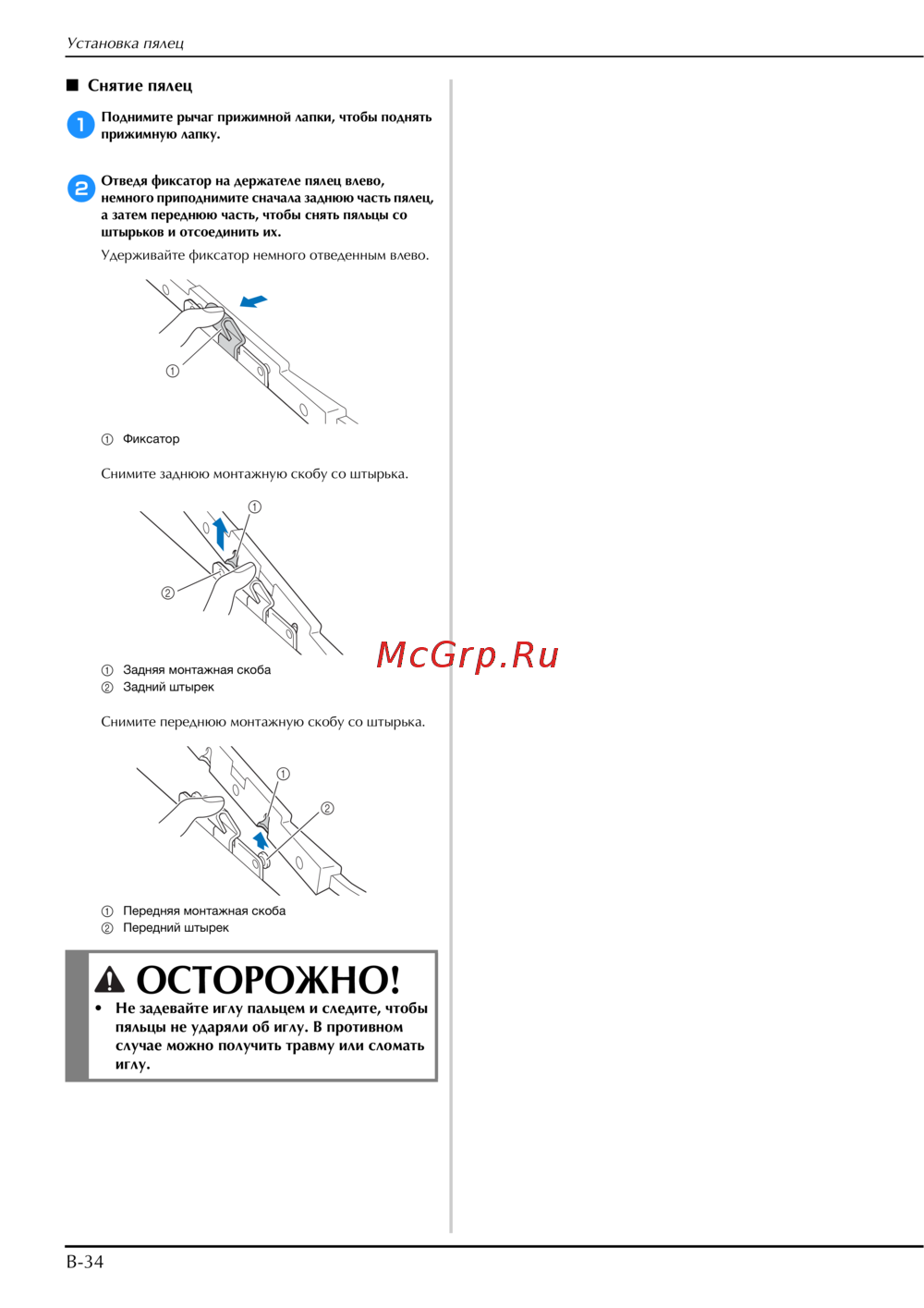

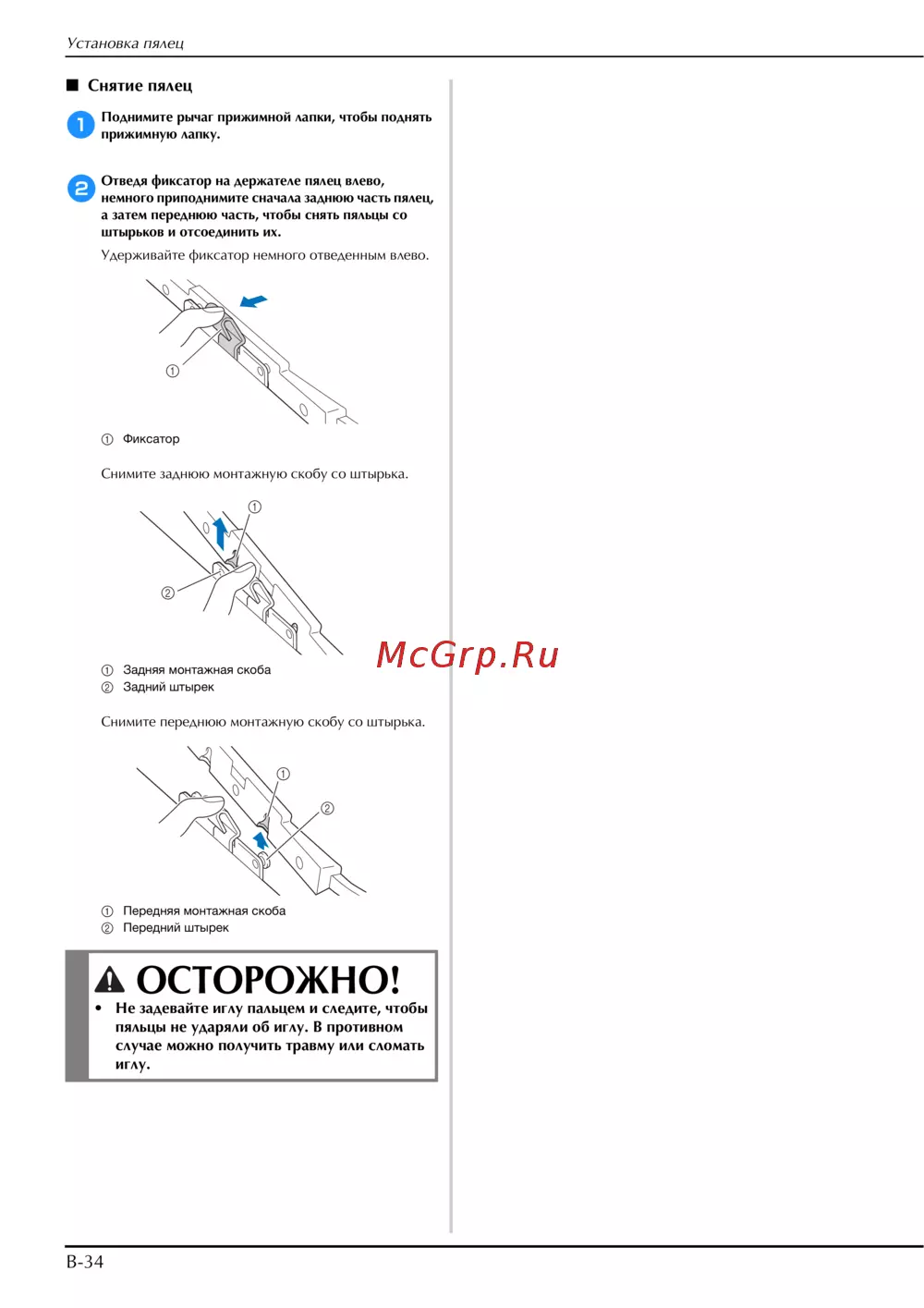

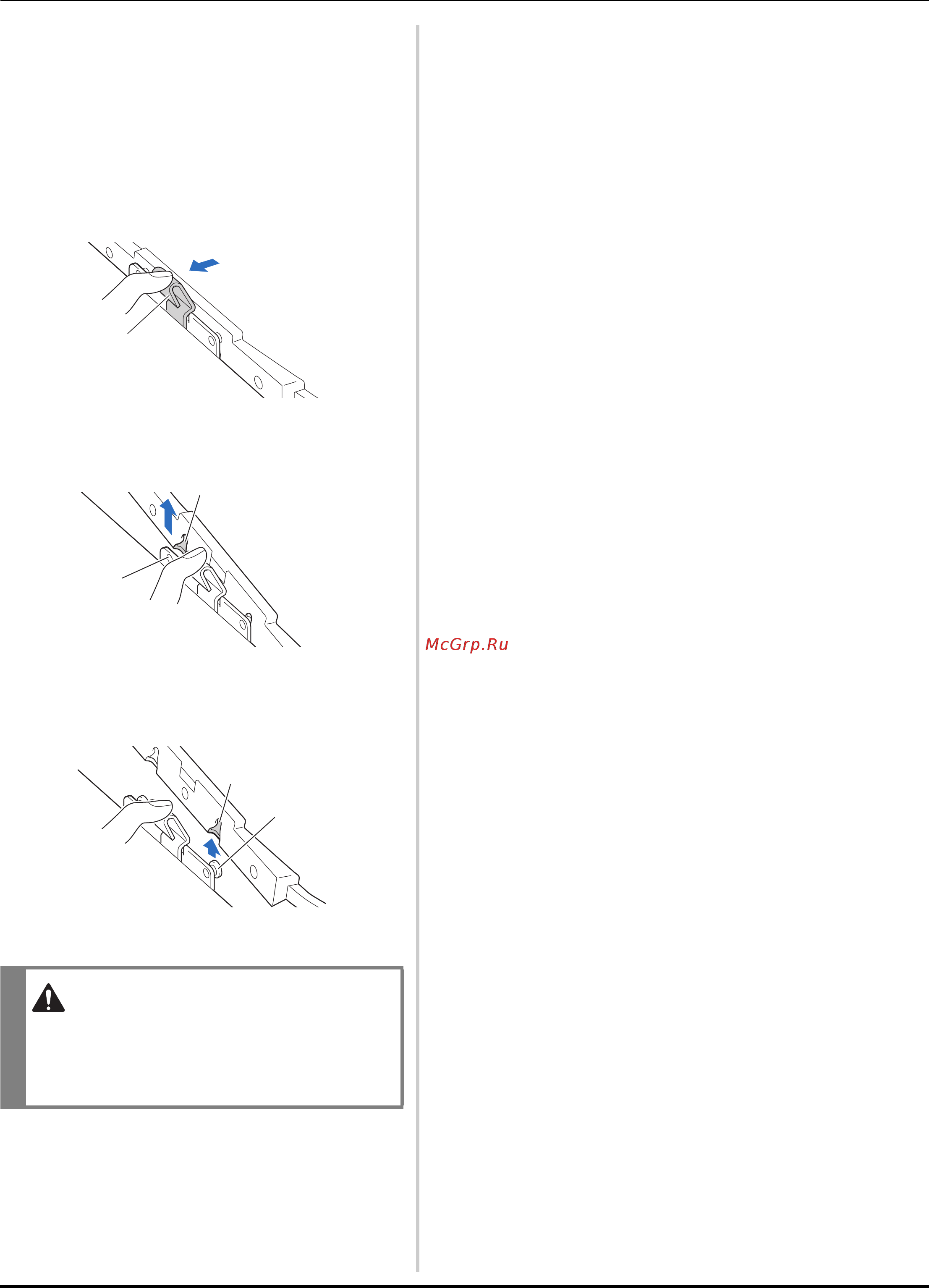

Установка пялец
B-34
■ Снятие пялец
a
Поднимите рычаг прижимной лапки, чтобы поднять
прижимную лапку.
b
Отведя фиксатор на держателе пялец влево,
немного приподнимите сначала заднюю часть пялец,
а затем переднюю часть, чтобы снять пяльцы со
штырьков и отсоединить их.
Удерживайте фиксатор немного отведенным влево.
1 Фиксатор
Снимите заднюю монтажную скобу со штырька.
1 Задняя монтажная скоба
2 Задний штырек
Снимите переднюю монтажную скобу со штырька.
1 Передняя монтажная скоба
2 Передний штырек
ОСТОРОЖНО!
• Не задевайте иглу пальцем и следите, чтобы
пяльцы не ударяли об иглу. В противном
случае можно получить травму или сломать
иглу.
a
a
b
a
b
