Brother INNOV-IS NV F440E (F 440 E) — уход и техническое обслуживание: пошаговое руководство [87/100]

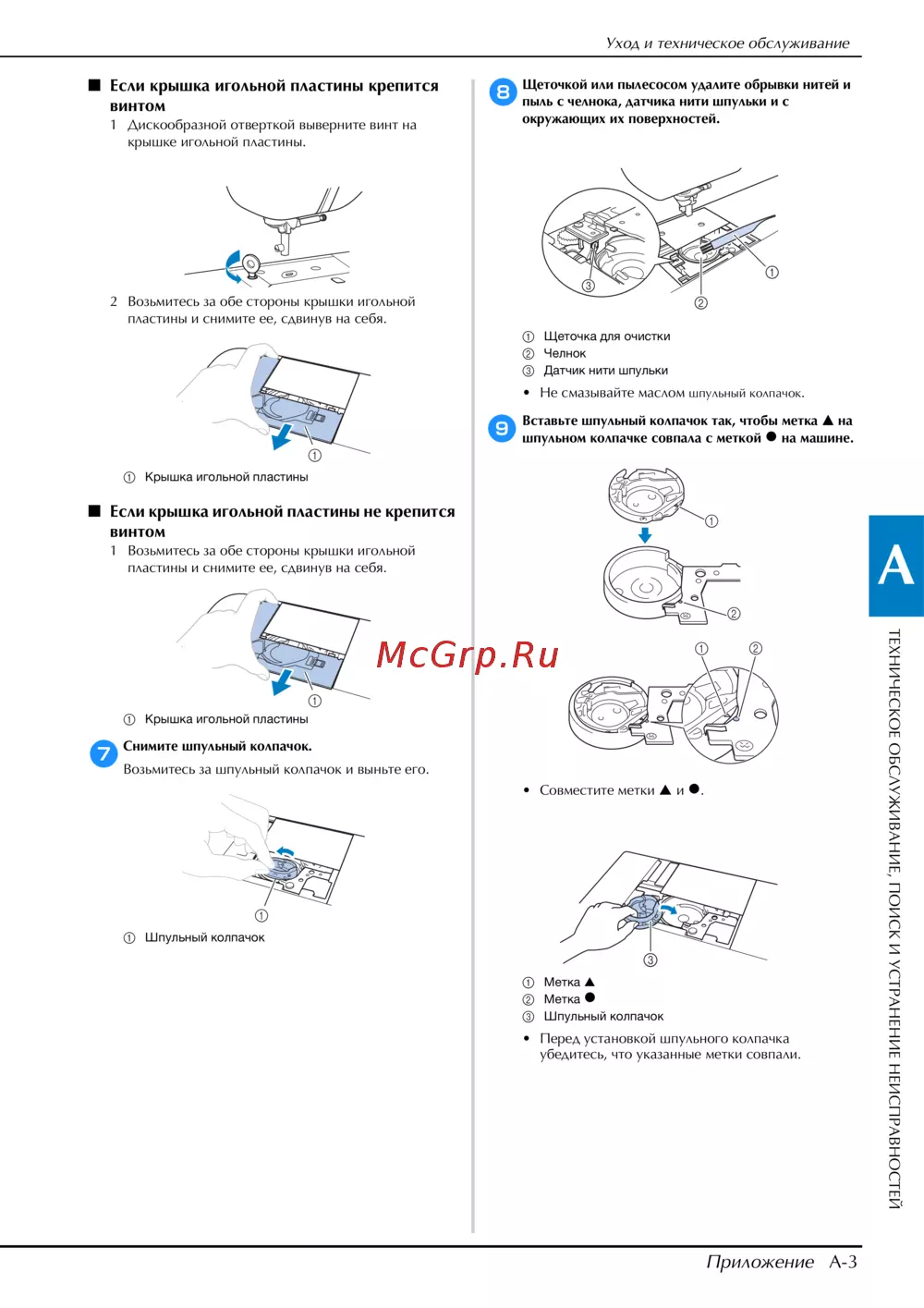

![Brother INNOV-IS NV F440E (F 440 E) [87/100] Уход и техническое обслуживание](/views2/1342068/page87/bg57.png)
Уход и техническое обслуживание
Приложение A-3
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
A
■ Если крышка игольной пластины крепится
винтом
1 Дискообразной отверткой выверните винт на
крышке игольной пластины.
2 Возьмитесь за обе стороны крышки игольной
пластины и снимите ее, сдвинув на себя.
1 Крышка игольной пластины
■ Если крышка игольной пластины не крепится
винтом
1 Возьмитесь за обе стороны крышки игольной
пластины и снимите ее, сдвинув на себя.
1 Крышка игольной пластины
g
Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и выньте его.
1 Шпульный колпачок
h
Щеточкой или пылесосом удалите обрывки нитей и
пыль с челнока, датчика нити шпульки и с
окружающих их поверхностей.
1 Щеточка для очистки
2 Челнок
3 Датчик нити шпульки
• Не смазывайте маслом шпульный колпачок.
i
Вставьте шпульный колпачок так, чтобы метка
S
на
шпульном колпачке совпала с меткой
z на машине.
• Совместите метки S и
z.
1 Метка S
2 Метка
z
3 Шпульный колпачок
• Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
