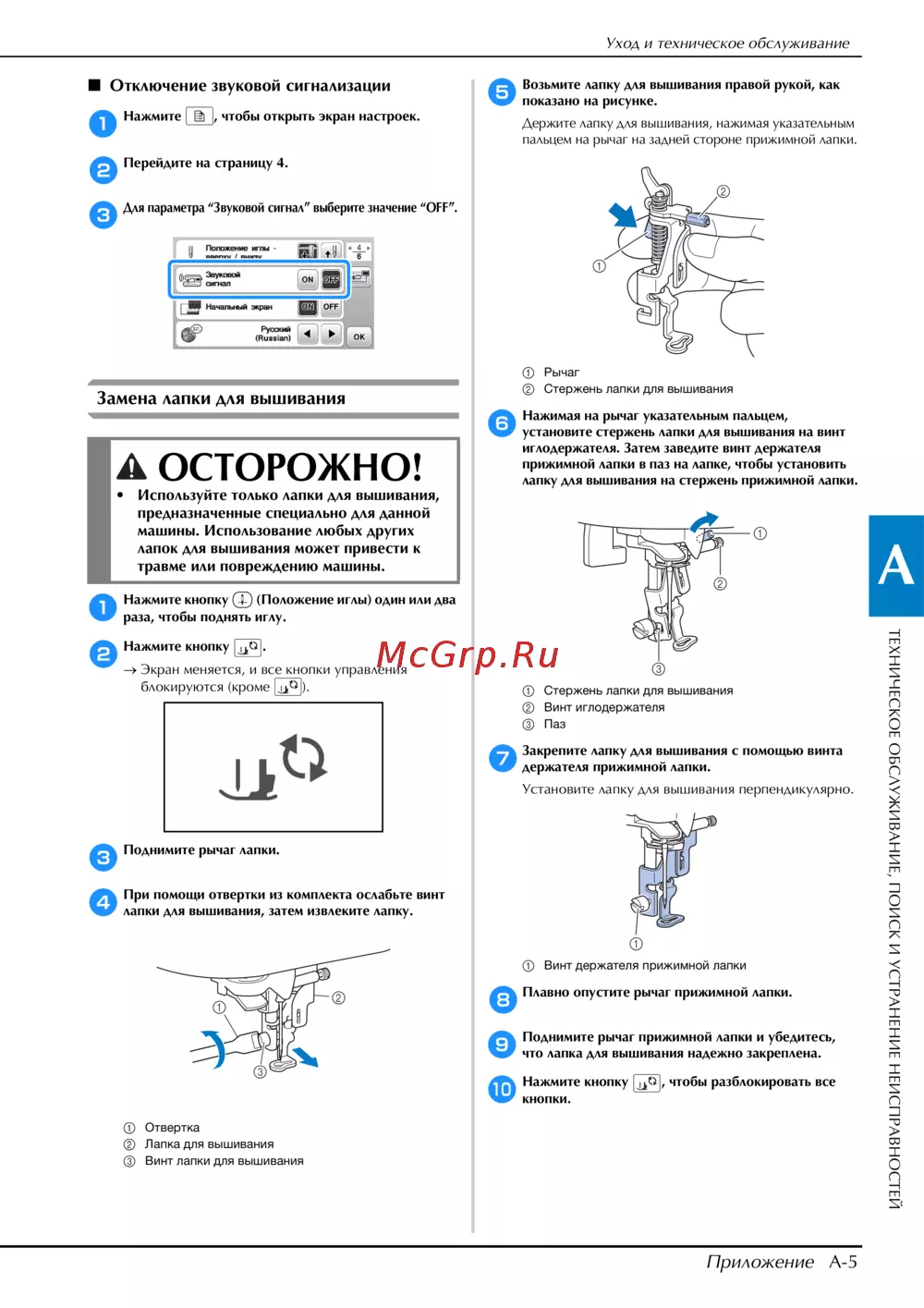

Уход и техническое обслуживание
Приложение A-5
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
A
■ Отключение звуковой сигнализации
a
Нажмите , чтобы открыть экран настроек.
b
Перейдите на страницу 4.
c
Для параметра “Звуковой сигнал” выберите значение “OFF”.
Замена лапки для вышивания
a
Нажмите кнопку (Положение иглы) один или два
раза, чтобы поднять иглу.
b
Нажмите кнопку .
→ Экран меняется, и все кнопки управления
блокируются (кроме ).
c
Поднимите рычаг лапки.
d
При помощи отвертки из комплекта ослабьте винт
лапки для вышивания, затем извлеките лапку.
1 Отвертка
2 Лапка для вышивания
3 Винт лапки для вышивания
e
Возьмите лапку для вышивания правой рукой, как
показано на рисунке.
Держите лапку для вышивания, нажимая указательным
пальцем на рычаг на задней стороне прижимной лапки.
1 Рычаг
2 Стержень лапки для вышивания
f
Нажимая на рычаг указательным пальцем,
установите стержень лапки для вышивания на винт
иглодержателя. Затем заведите винт держателя
прижимной лапки в паз на лапке, чтобы установить
лапку для вышивания на стержень прижимной лапки.
1 Стержень лапки для вышивания
2 Винт иглодержателя
3 Паз
g
Закрепите лапку для вышивания с помощью винта
держателя прижимной лапки.
Установите лапку для вышивания перпендикулярно.
1 Винт держателя прижимной лапки
h
Плавно опустите рычаг прижимной лапки.
i
Поднимите рычаг прижимной лапки и убедитесь,
что лапка для вышивания надежно закреплена.
j
Нажмите кнопку , чтобы разблокировать все
кнопки.
ОСТОРОЖНО!
• Используйте только лапки для вышивания,
предназначенные специально для данной
машины. Использование любых других
лапок для вышивания может привести к
травме или повреждению машины.
a
b
c
a
b
c
b
a
a
