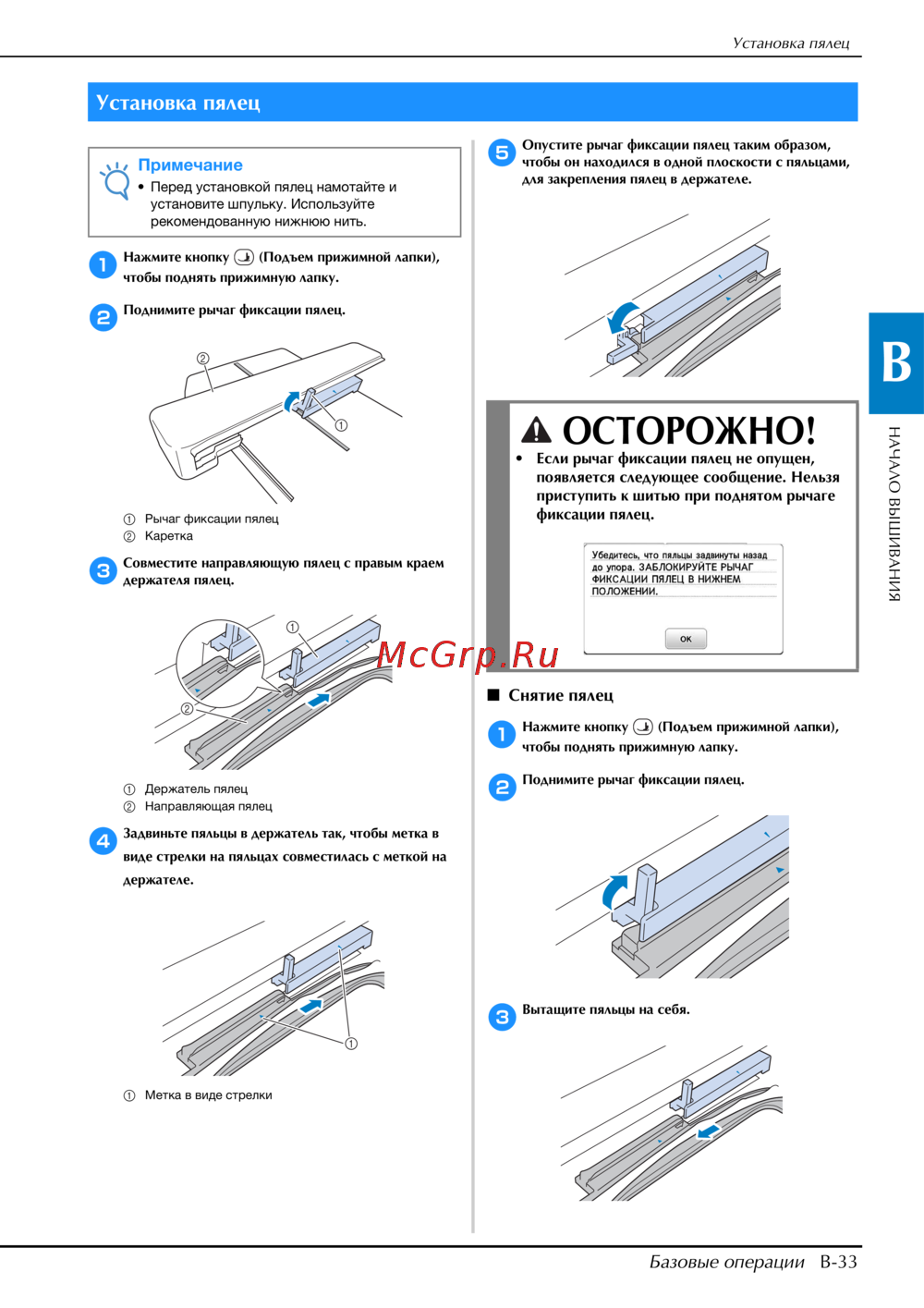

Установка пялец
Базовые операции B-33
НАЧАЛО ВЫШИВАНИЯ
B
a
Нажмите кнопку (Подъем прижимной лапки),
чтобы поднять прижимную лапку.
b
Поднимите рычаг фиксации пялец.
1 Рычаг фиксации пялец
2 Каретка
c
Совместите направляющую пялец с правым краем
держателя пялец.
1 Держатель пялец
2 Направляющая пялец
d
Задвиньте пяльцы в держатель так, чтобы метка в
виде стрелки на пяльцах совместилась с меткой на
держателе.
1 Метка в виде стрелки
e
Опустите рычаг фиксации пялец таким образом,
чтобы он находился в одной плоскости с пяльцами,
для закрепления пялец в держателе.
■ Снятие пялец
a
Нажмите кнопку (Подъем прижимной лапки),
чтобы поднять прижимную лапку.
b
Поднимите рычаг фиксации пялец.
c
Вытащите пяльцы на себя.
Установка пялец
Примечание
• Перед установкой пялец намотайте и
установите шпульку. Используйте
рекомендованную нижнюю нить.
ОСТОРОЖНО!
• Если рычаг фиксации пялец не опущен,
появляется следующее сообщение. Нельзя
приступить к шитью при поднятом рычаге
фиксации пялец.
