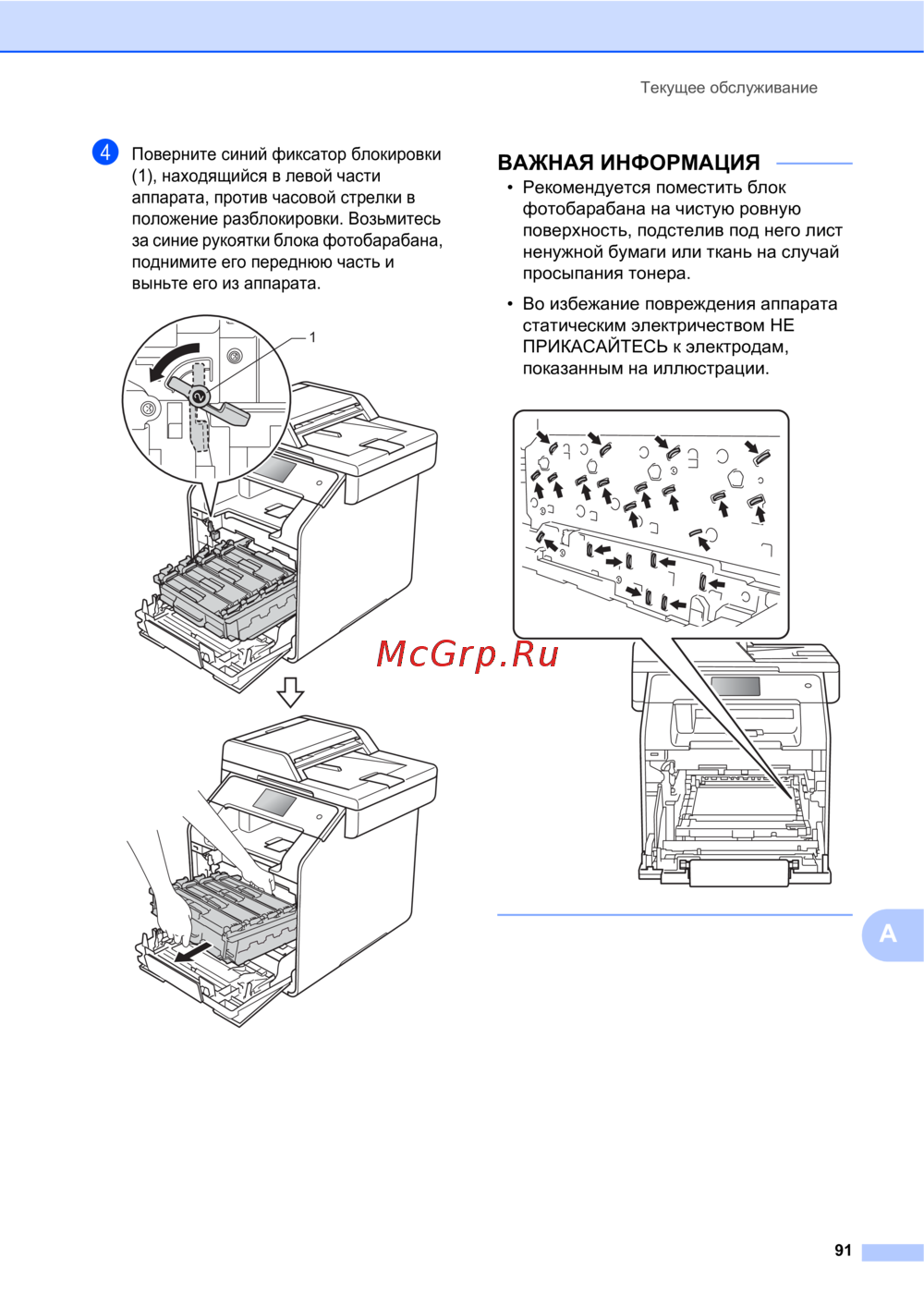

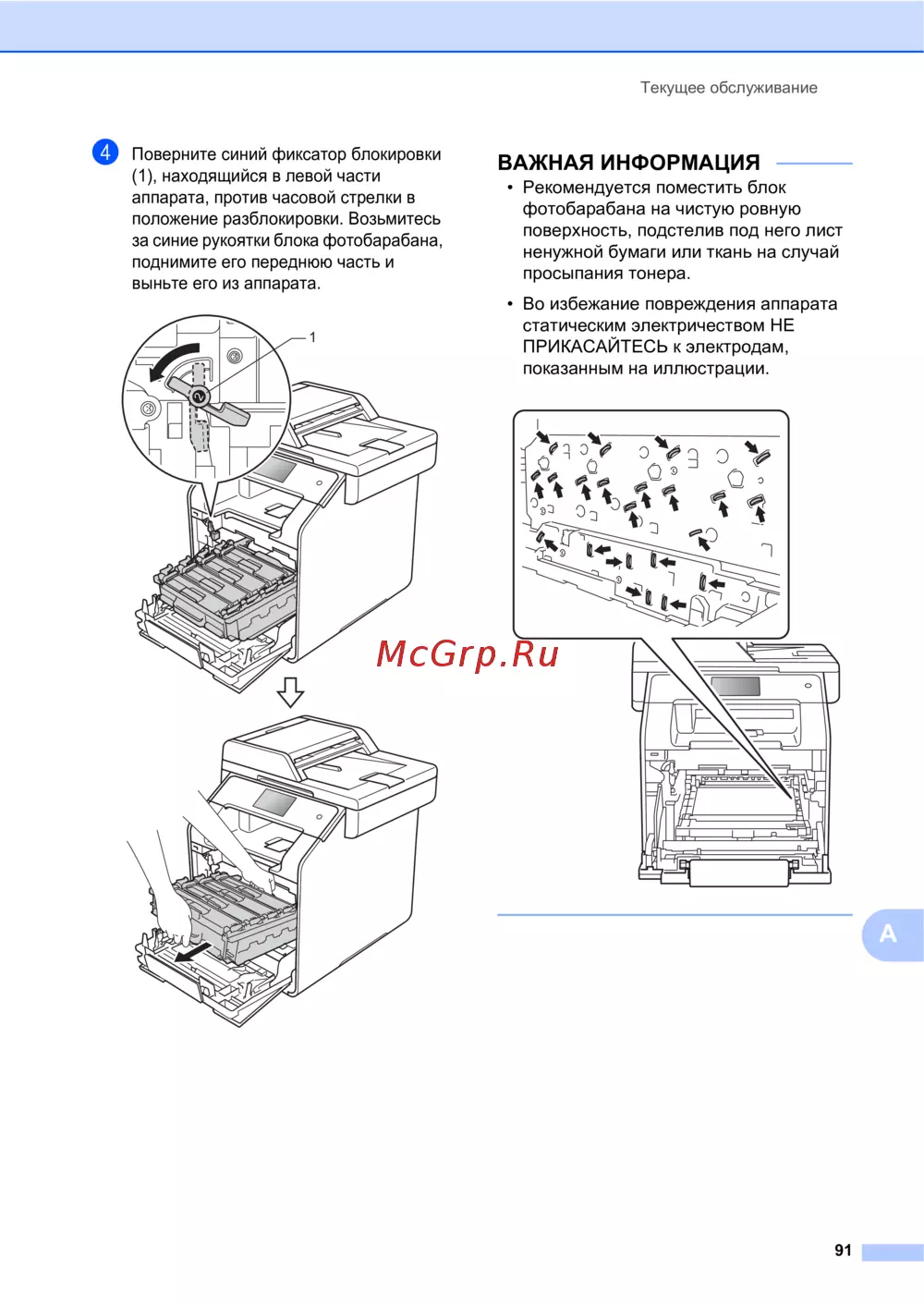

Текущее обслуживание
91
A
d
Поверните синий фиксатор блокировки
(1), находящийся в левой части
аппарата, против часовой стрелки в
положение разблокировки. Возьмитесь
за синие рукоятки блока фотобарабана,
поднимите его переднюю часть и
выньте его из аппарата.
ВАЖНАЯ ИНФОРМАЦИЯ
• Рекомендуется поместить блок
фотобарабана на чистую ровную
поверхность, подстелив под него лист
ненужной бумаги или ткань на случай
просыпания тонера.
• Во избежание повреждения аппарата
статическим электричеством НЕ
ПРИКАСАЙТЕСЬ к электродам,
показанным на иллюстрации.
2
1
