Текущее обслуживание
97
A

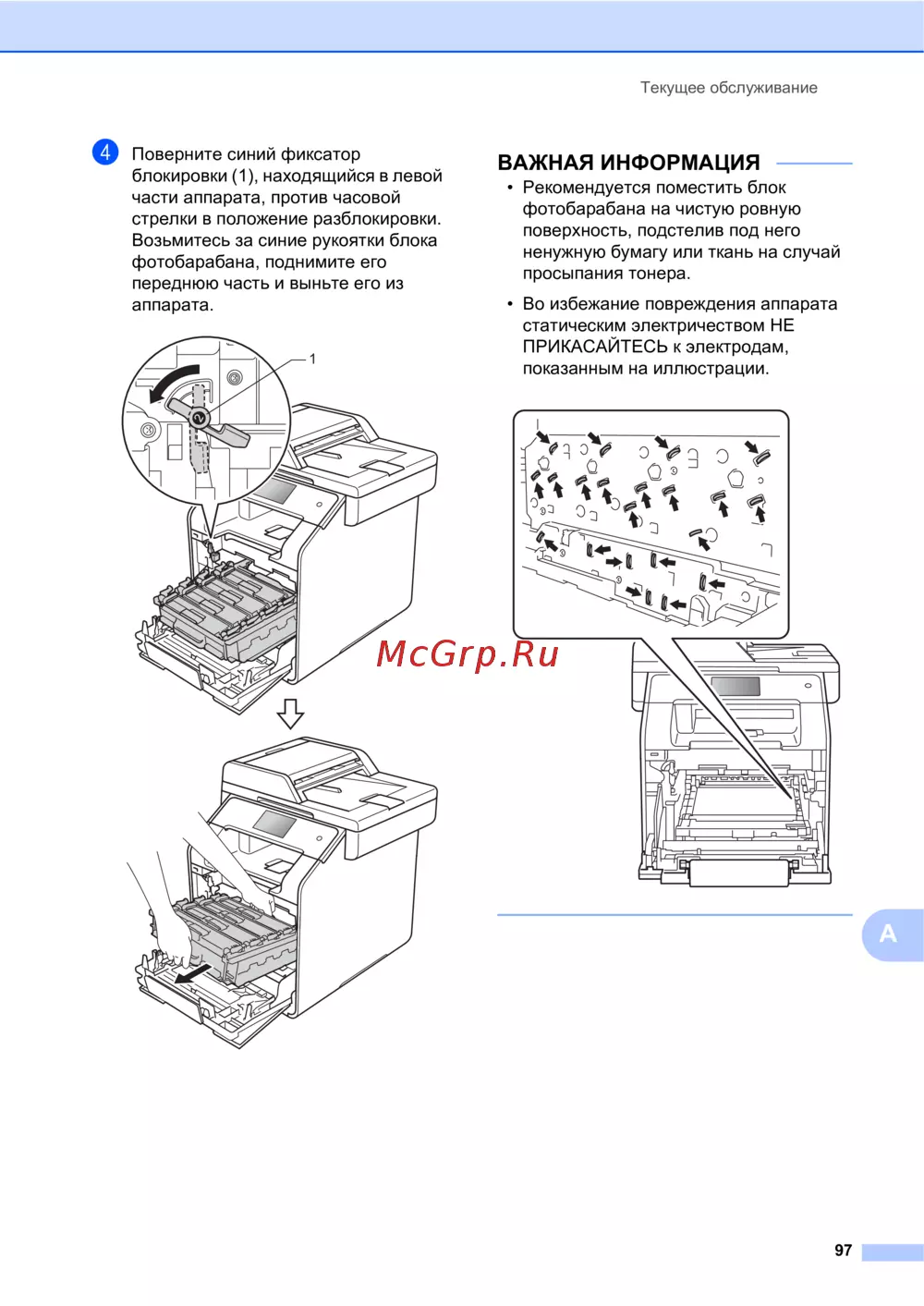

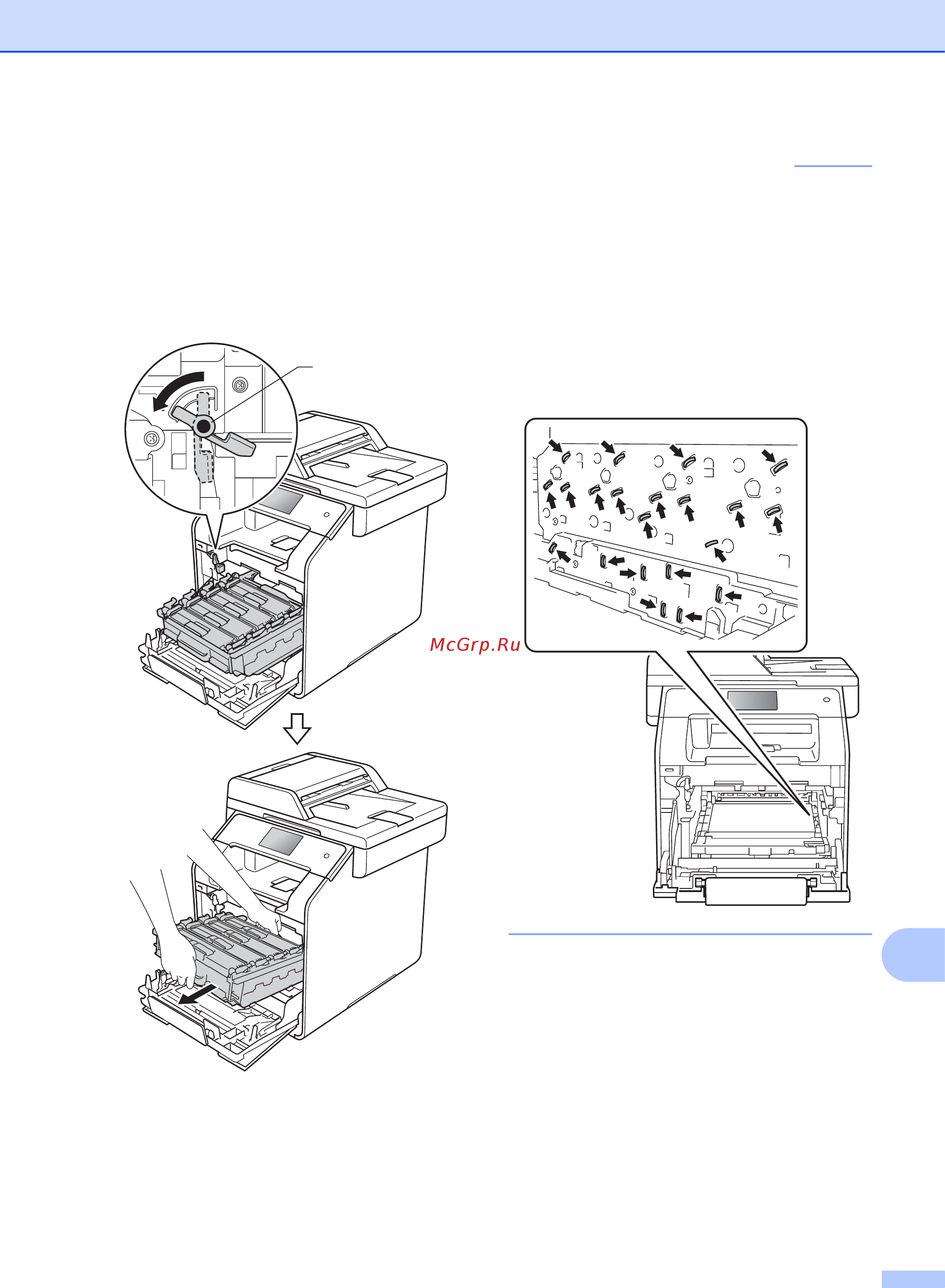

d Поверните синий фиксатор
блокировки (1), находящийся в левой
части аппарата, против часовой
стрелки в положение разблокировки.
Возьмитесь за синие рукоятки блока
фотобарабана, поднимите его
переднюю часть и выньте его из
аппарата.
ВАЖНАЯ ИНФОРМАЦИЯ
• Рекомендуется поместить блок
фотобарабана на чистую ровную
поверхность, подстелив под него
ненужную бумагу или ткань на случай
просыпания тонера.
• Во избежание повреждения аппарата
статическим электричеством НЕ
ПРИКАСАЙТЕСЬ к электродам,
показанным на иллюстрации.
2
1
