![Brother MFC-L9550CDW — установка тонер-картриджа в фотобарабан: пошаговая инструкция [126/269]](/img/pdf.png)
Brother MFC-L9550CDW — установка тонер-картриджа в фотобарабан: пошаговая инструкция [126/269]

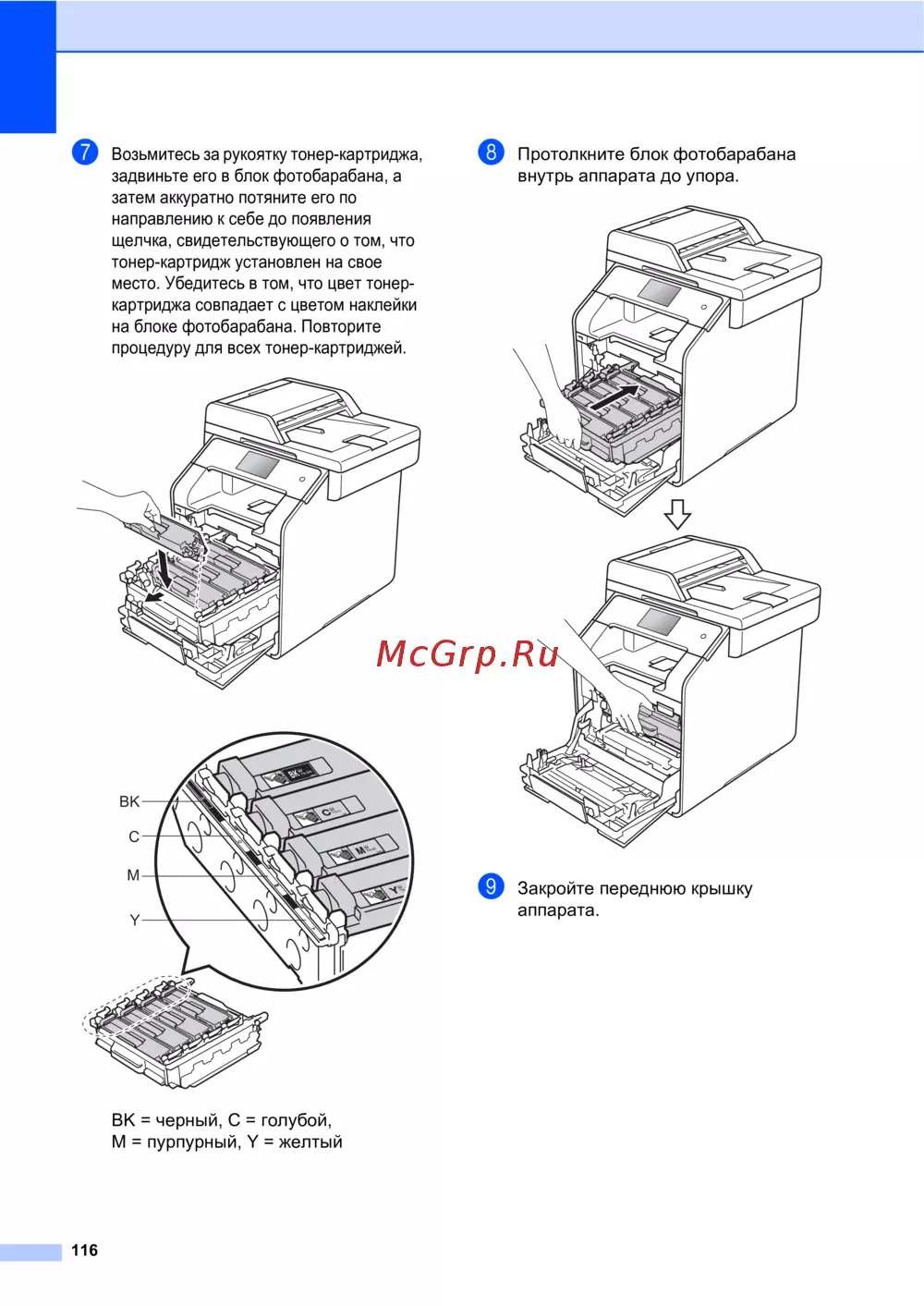

![Brother MFC-L9550CDW [126/269] Протолкните блок фотобарабана внутрь аппарата до упора](/views2/1349186/page126/bg7e.png)
116
g
Возьмитесь за рукоятку тонер-картриджа,
задвиньте его в блок фотобарабана, а
затем аккуратно потяните его по
направлению к себе до появления
щелчка, свидетельствующего о том, что
тонер-картридж установлен на свое
место. Убедитесь в том, что цвет тонер-
картриджа совпадает с цветом наклейки
на блоке фотобарабана. Повторите
процедуру для всех тонер
-картриджей.
BK = черный, C = голубой,
M = пурпурный, Y = желтый
h Протолкните блок фотобарабана
внутрь аппарата до упора.
i Закройте переднюю крышку
аппарата.
BK
TN-BK
TN-C
TN-M
TN-Y
BK
BK
C
M
Y
