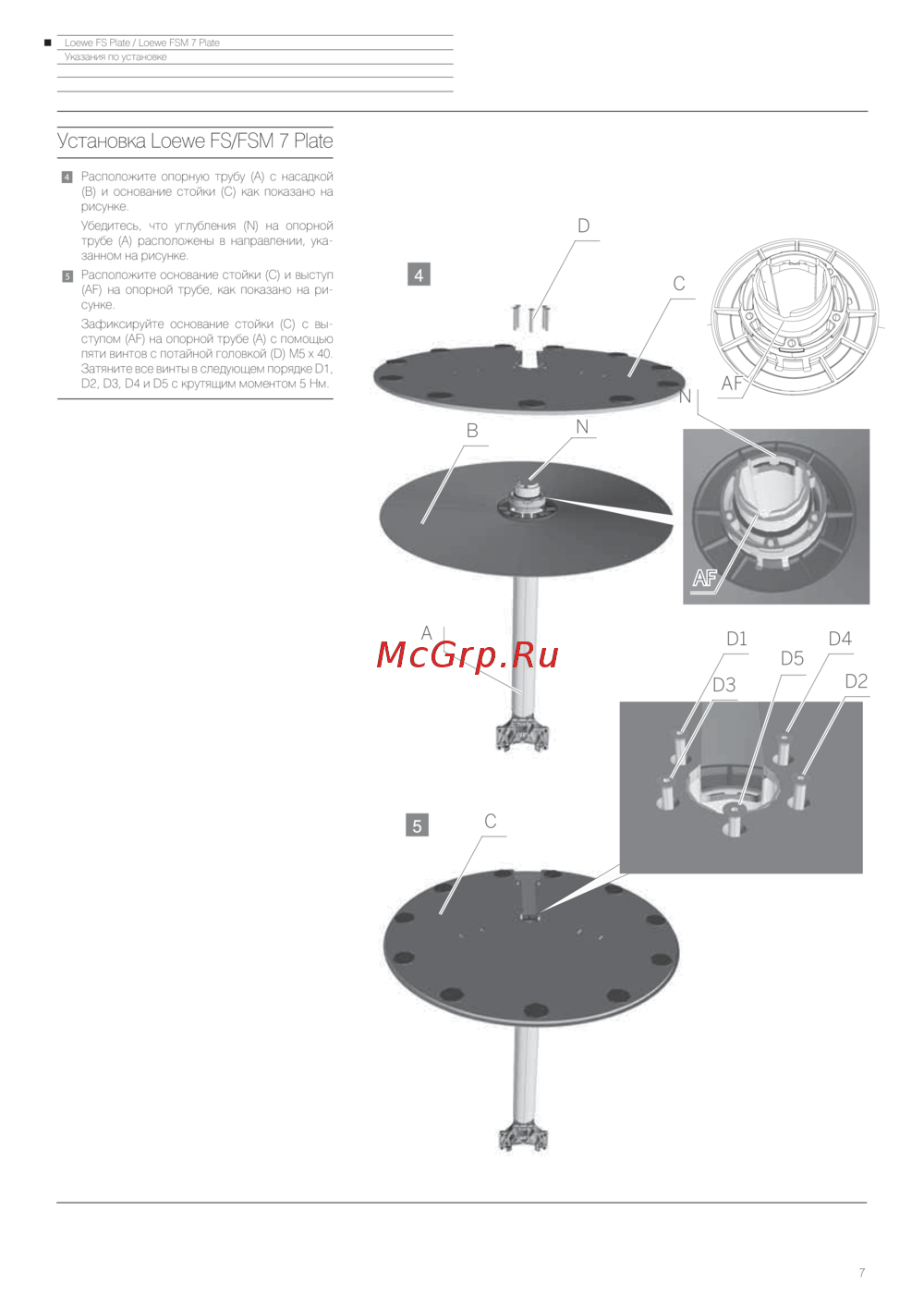

Loewe FS Plate / Loewe FSM 7 Plate

Указания по установке

Расположите опорную трубу (A) с насадкой

(B) и основание стойки (C) как показано на

рисунке.

Убедитесь, что углубления (N) на опорной

трубе (A) расположены в направлении, ука-

занном на рисунке.

Расположите основание стойки (C) и выступ

(AF) на опорной трубе, как показано на ри-

сунке.

Зафиксируйте основание стойки (C) с вы-

ступом (AF) на опорной трубе (A) с помощью

пяти винтов с потайной головкой (D) M5 x 40.

Затяните все винты в следующем порядке D1,

D2, D3, D4 и D5 с крутящим моментом 5 Нм.
