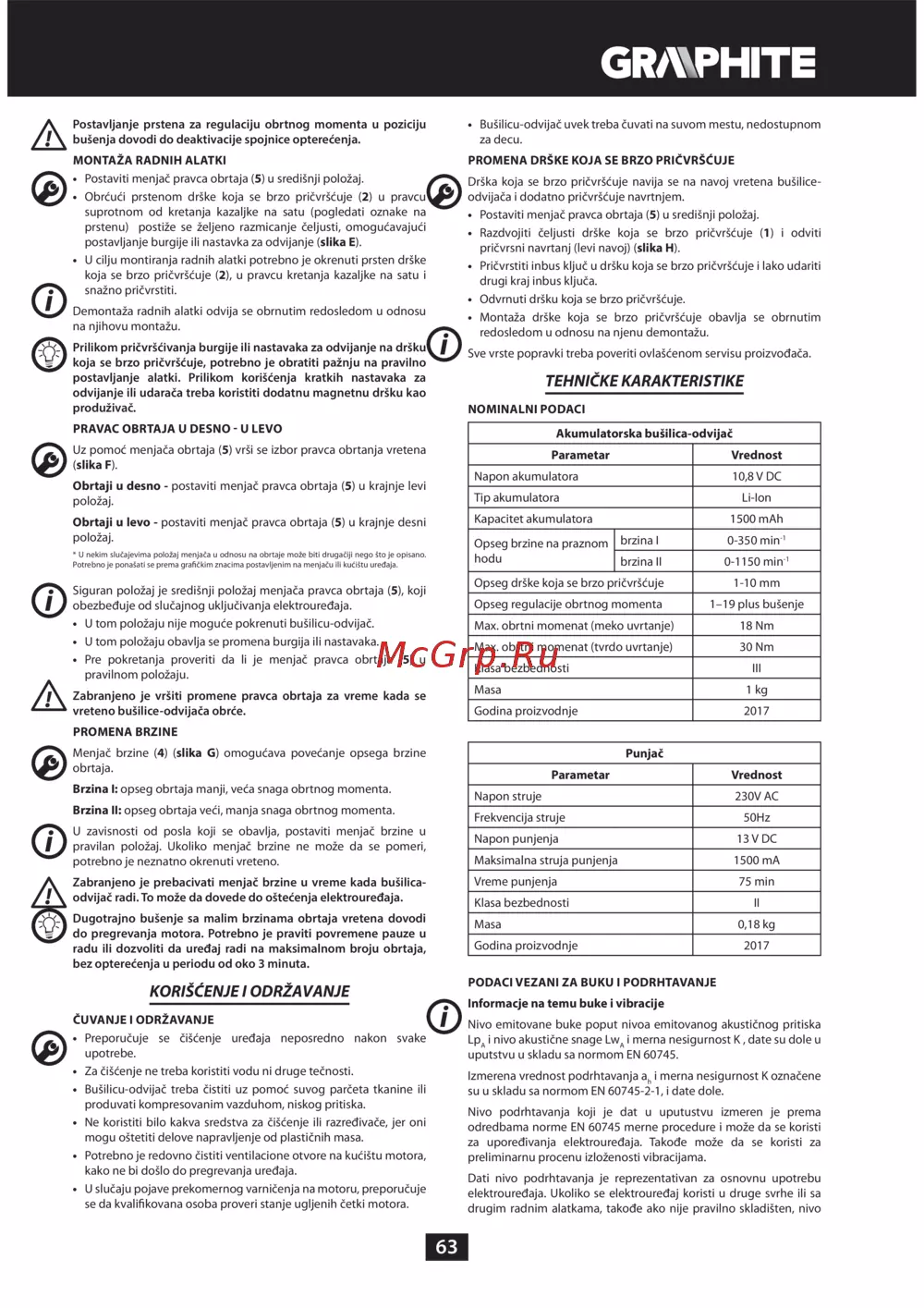

GRAPHITE 58G210 [63/80] Tehničke karakteristike
![GRAPHITE 58G210 [63/80] Tehničke karakteristike](/views2/1382026/page63/bg3f.png)
63
Postavljanje prstena za regulaciju obrtnog momenta u poziciju
bušenja dovodi do deaktivacije spojnice opterećenja.
MONTAŽA RADNIH ALATKI
• Postaviti menjač pravca obrtaja (5) u središnji položaj.
• Obrćući prstenom drške koja se brzo pričvršćuje (2) u pravcu
suprotnom od kretanja kazaljke na satu (pogledati oznake na
prstenu) postiže se željeno razmicanje čeljusti, omogućavajući
postavljanje burgije ili nastavka za odvijanje (slika E).
• U cilju montiranja radnih alatki potrebno je okrenuti prsten drške
koja se brzo pričvršćuje (2), u pravcu kretanja kazaljke na satu i
snažno pričvrstiti.
Demontaža radnih alatki odvija se obrnutim redosledom u odnosu
na njihovu montažu.
Prilikom pričvršćivanja burgije ili nastavaka za odvijanje na dršku
koja se brzo pričvršćuje, potrebno je obratiti pažnju na pravilno
postavljanje alatki. Prilikom korišćenja kratkih nastavaka za
odvijanje ili udarača treba koristiti dodatnu magnetnu dršku kao
produživač.
PRAVAC OBRTAJA U DESNO U LEVO
Uz pomoć menjača obrtaja (5) vrši se izbor pravca obrtanja vretena
(slika F).
Obrtaji u desno - postaviti menjač pravca obrtaja (5) u krajnje levi
položaj.
Obrtaji u levo - postaviti menjač pravca obrtaja (5) u krajnje desni
položaj.
* U nekim slučajevima položaj menjača u odnosu na obrtaje može biti drugačiji nego što je opisano.
Potrebno je ponašati se prema grafičkim znacima postavljenim na menjaču ili kućištu uređaja.
Siguran položaj je središnji položaj menjača pravca obrtaja (5), koji
obezbeđuje od slučajnog uključivanja elektrouređaja.
• U tom položaju nije moguće pokrenuti bušilicu-odvijač.
• U tom položaju obavlja se promena burgija ili nastavaka.
• Pre pokretanja proveriti da li je menjač pravca obrtaja (5) u
pravilnom položaju.
Zabranjeno je vršiti promene pravca obrtaja za vreme kada se
vreteno bušilice-odvijača obrće.
PROMENA BRZINE
Menjač brzine (4) (slika G) omogućava povećanje opsega brzine
obrtaja.
Brzina I: opseg obrtaja manji, veća snaga obrtnog momenta.
Brzina II: opseg obrtaja veći, manja snaga obrtnog momenta.
U zavisnosti od posla koji se obavlja, postaviti menjač brzine u
pravilan položaj. Ukoliko menjač brzine ne može da se pomeri,
potrebno je neznatno okrenuti vreteno.
Zabranjeno je prebacivati menjač brzine u vreme kada bušilica-
odvijač radi. To može da dovede do oštećenja elektrouređaja.
Dugotrajno bušenje sa malim brzinama obrtaja vretena dovodi
do pregrevanja motora. Potrebno je praviti povremene pauze u
radu ili dozvoliti da uređaj radi na maksimalnom broju obrtaja,
bez opterećenja u periodu od oko 3 minuta.
KORIŠĆENJE I ODRŽAVANJE
ČUVANJE I ODRŽAVANJE
• Preporučuje se čišćenje uređaja neposredno nakon svake
upotrebe.
• Za čišćenje ne treba koristiti vodu ni druge tečnosti.
• Bušilicu-odvijač treba čistiti uz pomoć suvog parčeta tkanine ili
produvati kompresovanim vazduhom, niskog pritiska.
• Ne koristiti bilo kakva sredstva za čišćenje ili razređivače, jer oni
mogu oštetiti delove napravljenje od plastičnih masa.
• Potrebno je redovno čistiti ventilacione otvore na kućištu motora,
kako ne bi došlo do pregrevanja uređaja.
• U slučaju pojave prekomernog varničenja na motoru, preporučuje
se da kvalifikovana osoba proveri stanje ugljenih četki motora.
• Bušilicu-odvijač uvek treba čuvati na suvom mestu, nedostupnom
za decu.
PROMENA DRŠKE KOJA SE BRZO PRIČVRŠĆUJE
Drška koja se brzo pričvršćuje navija se na navoj vretena bušilice-
odvijača i dodatno pričvršćuje navrtnjem.
• Postaviti menjač pravca obrtaja (5) u središnji položaj.
• Razdvojiti čeljusti drške koja se brzo pričvršćuje (1) i odviti
pričvrsni navrtanj (levi navoj) (slika H).
• Pričvrstiti inbus ključ u dršku koja se brzo pričvršćuje i lako udariti
drugi kraj inbus ključa.
• Odvrnuti dršku koja se brzo pričvršćuje.
• Montaža drške koja se brzo pričvršćuje obavlja se obrnutim
redosledom u odnosu na njenu demontažu.
Sve vrste popravki treba poveriti ovlašćenom servisu proizvođača.
TEHNIČKE KARAKTERISTIKE
NOMINALNI PODACI
Akumulatorska bušilica-odvijač
Parametar Vrednost
Napon akumulatora 10,8 V DC
Tip akumulatora Li-Ion
Kapacitet akumulatora 1500 mAh
Opseg brzine na praznom
hodu
brzina I 0-350 min
-1
brzina II 0-1150 min
-1
Opseg drške koja se brzo pričvršćuje 1-10 mm
Opseg regulacije obrtnog momenta 1–19 plus bušenje
Max. obrtni momenat (meko uvrtanje) 18 Nm
Max. obrtni momenat (tvrdo uvrtanje) 30 Nm
Klasa bezbednosti III
Masa 1 kg
Godina proizvodnje 2017
Punjač
Parametar Vrednost
Napon struje 230V AC
Frekvencija struje 50Hz
Napon punjenja 13 V DC
Maksimalna struja punjenja 1500 mA
Vreme punjenja 75 min
Klasa bezbednosti II
Masa 0,18 kg
Godina proizvodnje 2017
PODACI VEZANI ZA BUKU I PODRHTAVANJE
Informacje na temu buke i vibracije
Nivo emitovane buke poput nivoa emitovanog akustičnog pritiska
Lp
A
i nivo akustične snage Lw
A
i merna nesigurnost K , date su dole u
uputstvu u skladu sa normom EN 60745.
Izmerena vrednost podrhtavanja a
h
i merna nesigurnost K označene
su u skladu sa normom EN 60745-2-1, i date dole.
Nivo podrhtavanja koji je dat u uputustvu izmeren je prema
odredbama norme EN 60745 merne procedure i može da se koristi
za upoređivanja elektrouređaja. Takođe može da se koristi za
preliminarnu procenu izloženosti vibracijama.
Dati nivo podrhtavanja je reprezentativan za osnovnu upotrebu
elektrouređaja. Ukoliko se elektrouređaj koristi u druge svrhe ili sa
drugim radnim alatkama, takođe ako nije pravilno skladišten, nivo
