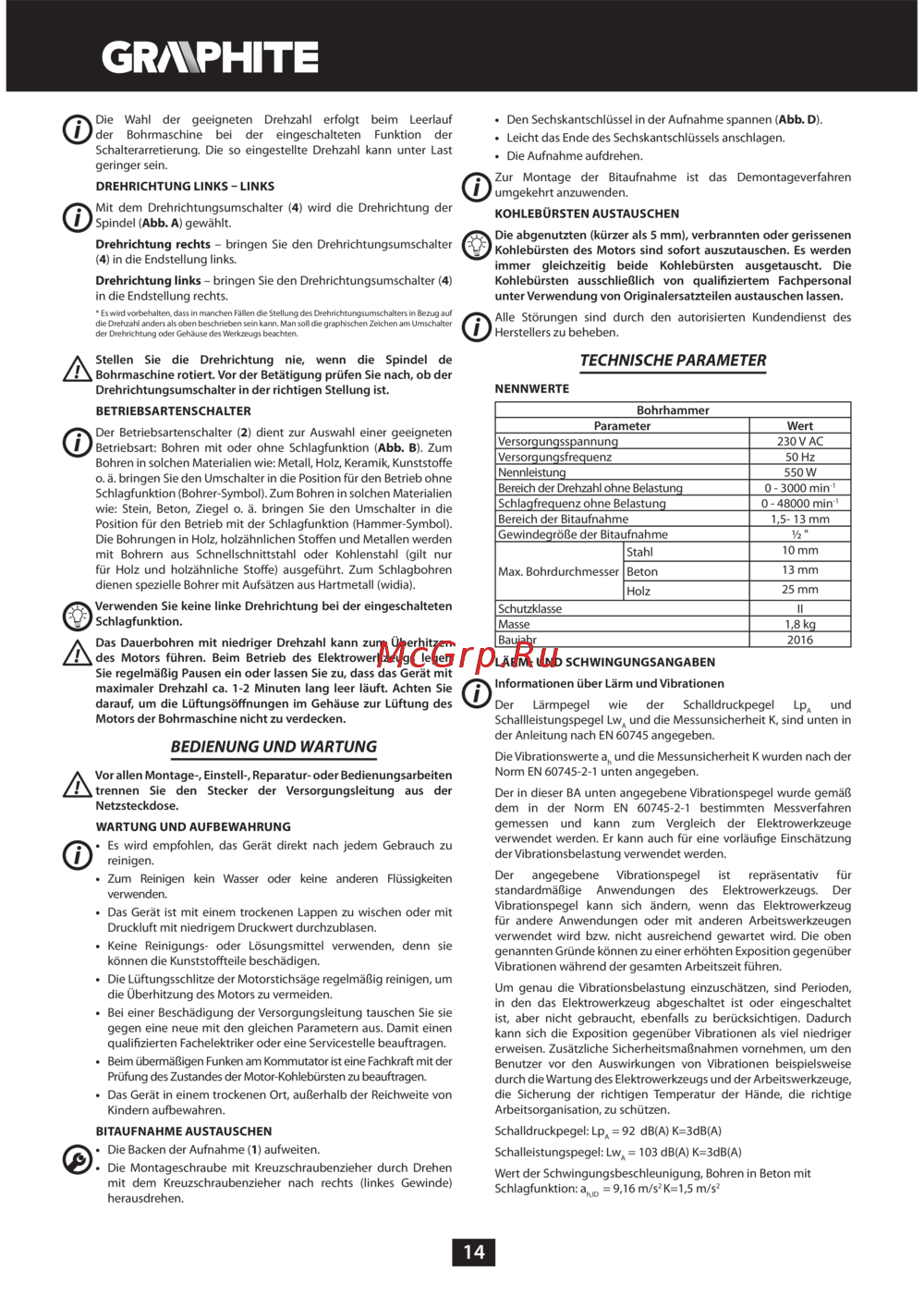

GRAPHITE 58G725 [14/64] Technische parameter
![GRAPHITE 58G725 [14/64] Technische parameter](/views2/1382036/page14/bge.png)
14
Die Wahl der geeigneten Drehzahl erfolgt beim Leerlauf
der Bohrmaschine bei der eingeschalteten Funktion der
Schalterarretierung. Die so eingestellte Drehzahl kann unter Last
geringer sein.
DREHRICHTUNG LINKS – LINKS
Mit dem Drehrichtungsumschalter (4) wird die Drehrichtung der
Spindel (Abb. A) gewählt.
Drehrichtung rechts – bringen Sie den Drehrichtungsumschalter
(4) in die Endstellung links.
Drehrichtung links – bringen Sie den Drehrichtungsumschalter (4)
in die Endstellung rechts.
* Es wird vorbehalten, dass in manchen Fällen die Stellung des Drehrichtungsumschalters in Bezug auf
die Drehzahl anders als oben beschrieben sein kann. Man soll die graphischen Zeichen am Umschalter
der Drehrichtung oder Gehäuse des Werkzeugs beachten.
Stellen Sie die Drehrichtung nie, wenn die Spindel de
Bohrmaschine rotiert. Vor der Betätigung prüfen Sie nach, ob der
Drehrichtungsumschalter in der richtigen Stellung ist.
BETRIEBSARTENSCHALTER
Der Betriebsartenschalter (2) dient zur Auswahl einer geeigneten
Betriebsart: Bohren mit oder ohne Schlagfunktion (Abb. B). Zum
Bohren in solchen Materialien wie: Metall, Holz, Keramik, Kunststoffe
o. ä. bringen Sie den Umschalter in die Position für den Betrieb ohne
Schlagfunktion (Bohrer-Symbol). Zum Bohren in solchen Materialien
wie: Stein, Beton, Ziegel o. ä. bringen Sie den Umschalter in die
Position für den Betrieb mit der Schlagfunktion (Hammer-Symbol).
Die Bohrungen in Holz, holzähnlichen Stoffen und Metallen werden
mit Bohrern aus Schnellschnittstahl oder Kohlenstahl (gilt nur
für Holz und holzähnliche Stoffe) ausgeführt. Zum Schlagbohren
dienen spezielle Bohrer mit Aufsätzen aus Hartmetall (widia).
Verwenden Sie keine linke Drehrichtung bei der eingeschalteten
Schlagfunktion.
Das Dauerbohren mit niedriger Drehzahl kann zum Überhitzen
des Motors führen. Beim Betrieb des Elektrowerkzeugs legen
Sie regelmäßig Pausen ein oder lassen Sie zu, dass das Gerät mit
maximaler Drehzahl ca. 1-2 Minuten lang leer läuft. Achten Sie
darauf, um die Lüftungsönungen im Gehäuse zur Lüftung des
Motors der Bohrmaschine nicht zu verdecken.
BEDIENUNG UND WARTUNG
Vor allen Montage-, Einstell-, Reparatur- oder Bedienungsarbeiten
trennen Sie den Stecker der Versorgungsleitung aus der
Netzsteckdose.
WARTUNG UND AUFBEWAHRUNG
• Es wird empfohlen, das Gerät direkt nach jedem Gebrauch zu
reinigen.
• Zum Reinigen kein Wasser oder keine anderen Flüssigkeiten
verwenden.
• Das Gerät ist mit einem trockenen Lappen zu wischen oder mit
Druckluft mit niedrigem Druckwert durchzublasen.
• Keine Reinigungs- oder Lösungsmittel verwenden, denn sie
können die Kunststoffteile beschädigen.
• Die Lüftungsschlitze der Motorstichsäge regelmäßig reinigen, um
die Überhitzung des Motors zu vermeiden.
• Bei einer Beschädigung der Versorgungsleitung tauschen Sie sie
gegen eine neue mit den gleichen Parametern aus. Damit einen
qualifizierten Fachelektriker oder eine Servicestelle beauftragen.
• Beim übermäßigen Funken am Kommutator ist eine Fachkraft mit der
Prüfung des Zustandes der Motor-Kohlebürsten zu beauftragen.
• Das Gerät in einem trockenen Ort, außerhalb der Reichweite von
Kindern aufbewahren.
BITAUFNAHME AUSTAUSCHEN
• Die Backen der Aufnahme (1) aufweiten.
• Die Montageschraube mit Kreuzschraubenzieher durch Drehen
mit dem Kreuzschraubenzieher nach rechts (linkes Gewinde)
herausdrehen.
• Den Sechskantschlüssel in der Aufnahme spannen (Abb. D).
• Leicht das Ende des Sechskantschlüssels anschlagen.
• Die Aufnahme aufdrehen.
Zur Montage der Bitaufnahme ist das Demontageverfahren
umgekehrt anzuwenden.
KOHLEBÜRSTEN AUSTAUSCHEN
Die abgenutzten (kürzer als 5 mm), verbrannten oder gerissenen
Kohlebürsten des Motors sind sofort auszutauschen. Es werden
immer gleichzeitig beide Kohlebürsten ausgetauscht. Die
Kohlebürsten ausschließlich von qualiziertem Fachpersonal
unter Verwendung von Originalersatzteilen austauschen lassen.
Alle Störungen sind durch den autorisierten Kundendienst des
Herstellers zu beheben.
TECHNISCHE PARAMETER
NENNWERTE
Bohrhammer
Parameter Wert
Versorgungsspannung 230 V AC
Versorgungsfrequenz 50 Hz
Nennleistung 550 W
Bereich der Drehzahl ohne Belastung 0 - 3000 min
-1
Schlagfrequenz ohne Belastung 0 - 48000 min
-1
Bereich der Bitaufnahme 1,5- 13 mm
Gewindegröße der Bitaufnahme ½ "
Max. Bohrdurchmesser
Stahl
10 mm
Beton
13 mm
Holz
25 mm
Schutzklasse II
Masse 1,8 kg
Baujahr 2016
LÄRM- UND SCHWINGUNGSANGABEN
Informationen über Lärm und Vibrationen
Der Lärmpegel wie der Schalldruckpegel Lp
A
und
Schallleistungspegel Lw
A
und die Messunsicherheit K, sind unten in
der Anleitung nach EN 60745 angegeben.
Die Vibrationswerte a
h
und die Messunsicherheit K wurden nach der
Norm EN 60745-2-1 unten angegeben.
Der in dieser BA unten angegebene Vibrationspegel wurde gemäß
dem in der Norm EN 60745-2-1 bestimmten Messverfahren
gemessen und kann zum Vergleich der Elektrowerkzeuge
verwendet werden. Er kann auch für eine vorläufige Einschätzung
der Vibrationsbelastung verwendet werden.
Der angegebene Vibrationspegel ist repräsentativ für
standardmäßige Anwendungen des Elektrowerkzeugs. Der
Vibrationspegel kann sich ändern, wenn das Elektrowerkzeug
für andere Anwendungen oder mit anderen Arbeitswerkzeugen
verwendet wird bzw. nicht ausreichend gewartet wird. Die oben
genannten Gründe können zu einer erhöhten Exposition gegenüber
Vibrationen während der gesamten Arbeitszeit führen.
Um genau die Vibrationsbelastung einzuschätzen, sind Perioden,
in den das Elektrowerkzeug abgeschaltet ist oder eingeschaltet
ist, aber nicht gebraucht, ebenfalls zu berücksichtigen. Dadurch
kann sich die Exposition gegenüber Vibrationen als viel niedriger
erweisen. Zusätzliche Sicherheitsmaßnahmen vornehmen, um den
Benutzer vor den Auswirkungen von Vibrationen beispielsweise
durch die Wartung des Elektrowerkzeugs und der Arbeitswerkzeuge,
die Sicherung der richtigen Temperatur der Hände, die richtige
Arbeitsorganisation, zu schützen.
Schalldruckpegel: Lp
A
= 92 dB(A) K=3dB(A)
Schalleistungspegel: Lw
A
= 103 dB(A) K=3dB(A)
Wert der Schwingungsbeschleunigung, Bohren in Beton mit
Schlagfunktion: a
h,ID
= 9,16 m/s
2
K=1,5 m/s
2
