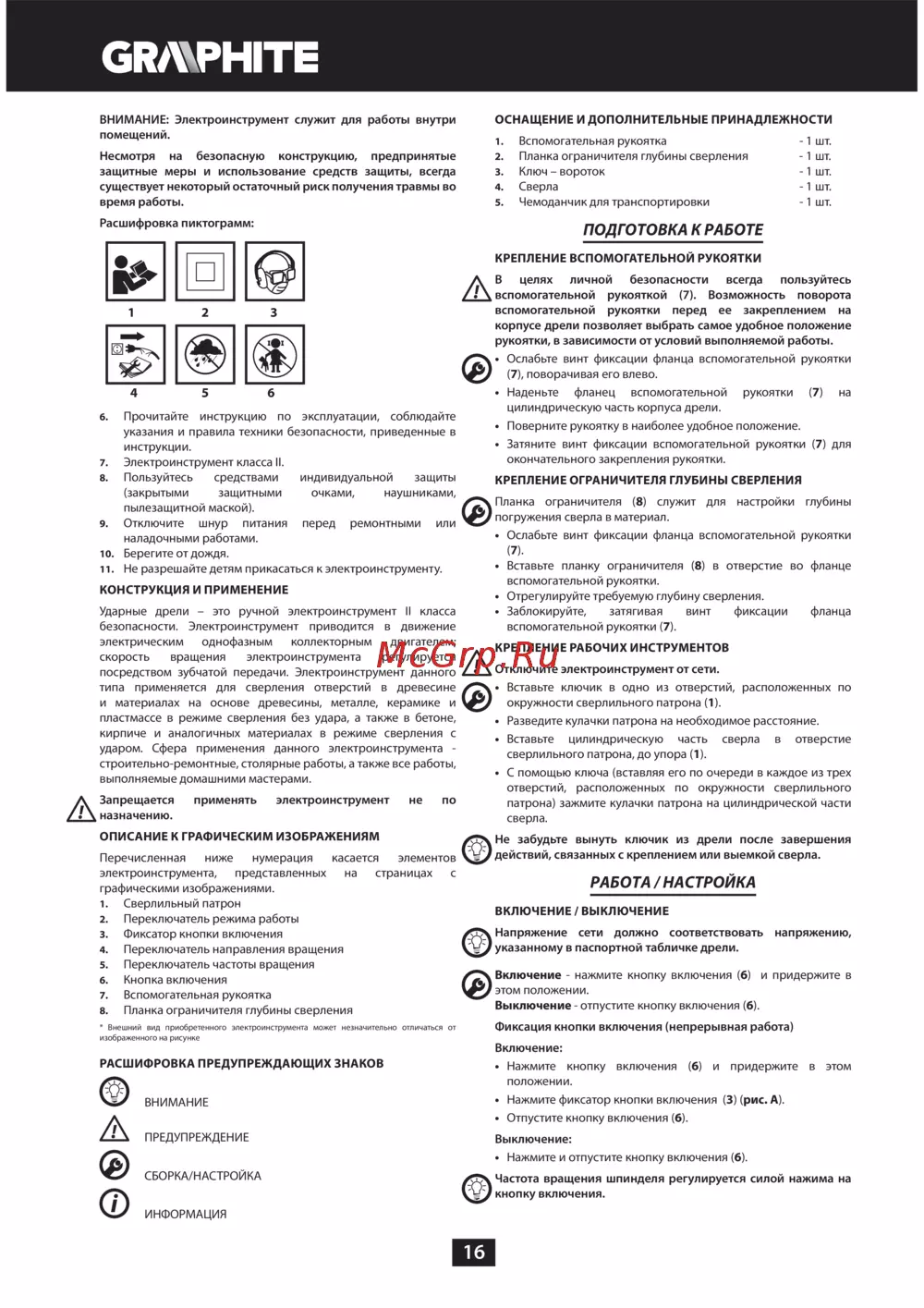

16
ОСНАЩЕНИЕ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
1. Вспомогательная рукоятка - 1 шт.
2. Планка ограничителя глубины сверления - 1 шт.
3. Ключ – вороток - 1 шт.
4. Сверла - 1 шт.
5. Чемоданчик для транспортировки - 1 шт.
ПОДГОТОВКА К РАБОТЕ
КРЕПЛЕНИЕ ВСПОМОГАТЕЛЬНОЙ РУКОЯТКИ
В целях личной безопасности всегда пользуйтесь
вспомогательной рукояткой (7). Возможность поворота
вспомогательной рукоятки перед ее закреплением на
корпусе дрели позволяет выбрать самое удобное положение
рукоятки, в зависимости от условий выполняемой работы.
• Ослабьте винт фиксации фланца вспомогательной рукоятки
(7), поворачивая его влево.
• Наденьте фланец вспомогательной рукоятки (7) на
цилиндрическую часть корпуса дрели.
• Поверните рукоятку в наиболее удобное положение.
• Затяните винт фиксации вспомогательной рукоятки (7) для
окончательного закрепления рукоятки.
КРЕПЛЕНИЕ ОГРАНИЧИТЕЛЯ ГЛУБИНЫ СВЕРЛЕНИЯ
Планка ограничителя (8) служит для настройки глубины
погружения сверла в материал.
• Ослабьте винт фиксации фланца вспомогательной рукоятки
(7).
• Вставьте планку ограничителя (8) в отверстие во фланце
вспомогательной рукоятки.
• Отрегулируйте требуемую глубину сверления.
• Заблокируйте, затягивая винт фиксации фланца
вспомогательной рукоятки (7).
КРЕПЛЕНИЕ РАБОЧИХ ИНСТРУМЕНТОВ
Отключите электроинструмент от сети.
• Вставьте ключик в одно из отверстий, расположенных по
окружности сверлильного патрона (1).
• Разведите кулачки патрона на необходимое расстояние.
• Вставьте цилиндрическую часть сверла в отверстие
сверлильного патрона, до упора (1).
• С помощью ключа (вставляя его по очереди в каждое из трех
отверстий, расположенных по окружности сверлильного
патрона) зажмите кулачки патрона на цилиндрической части
сверла.
Не забудьте вынуть ключик из дрели после завершения
действий, связанных с креплением или выемкой сверла.
РАБОТА / НАСТРОЙКА
ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ
Напряжение сети должно соответствовать напряжению,
указанному в паспортной табличке дрели.
Включение - нажмите кнопку включения (6) и придержите в
этом положении.
Выключение - отпустите кнопку включения (6).
Фиксация кнопки включения (непрерывная работа)
Включение:
• Нажмите кнопку включения (6) и придержите в этом
положении.
• Нажмите фиксатор кнопки включения (3) (рис. A).
• Отпустите кнопку включения (6).
Выключение:
• Нажмите и отпустите кнопку включения (6).
Частота вращения шпинделя регулируется силой нажима на
кнопку включения.
ВНИМАНИЕ: Электроинструмент служит для работы внутри
помещений.
Несмотря на безопасную конструкцию, предпринятые
защитные меры и использование средств защиты, всегда
существует некоторый остаточный риск получения травмы во
время работы.

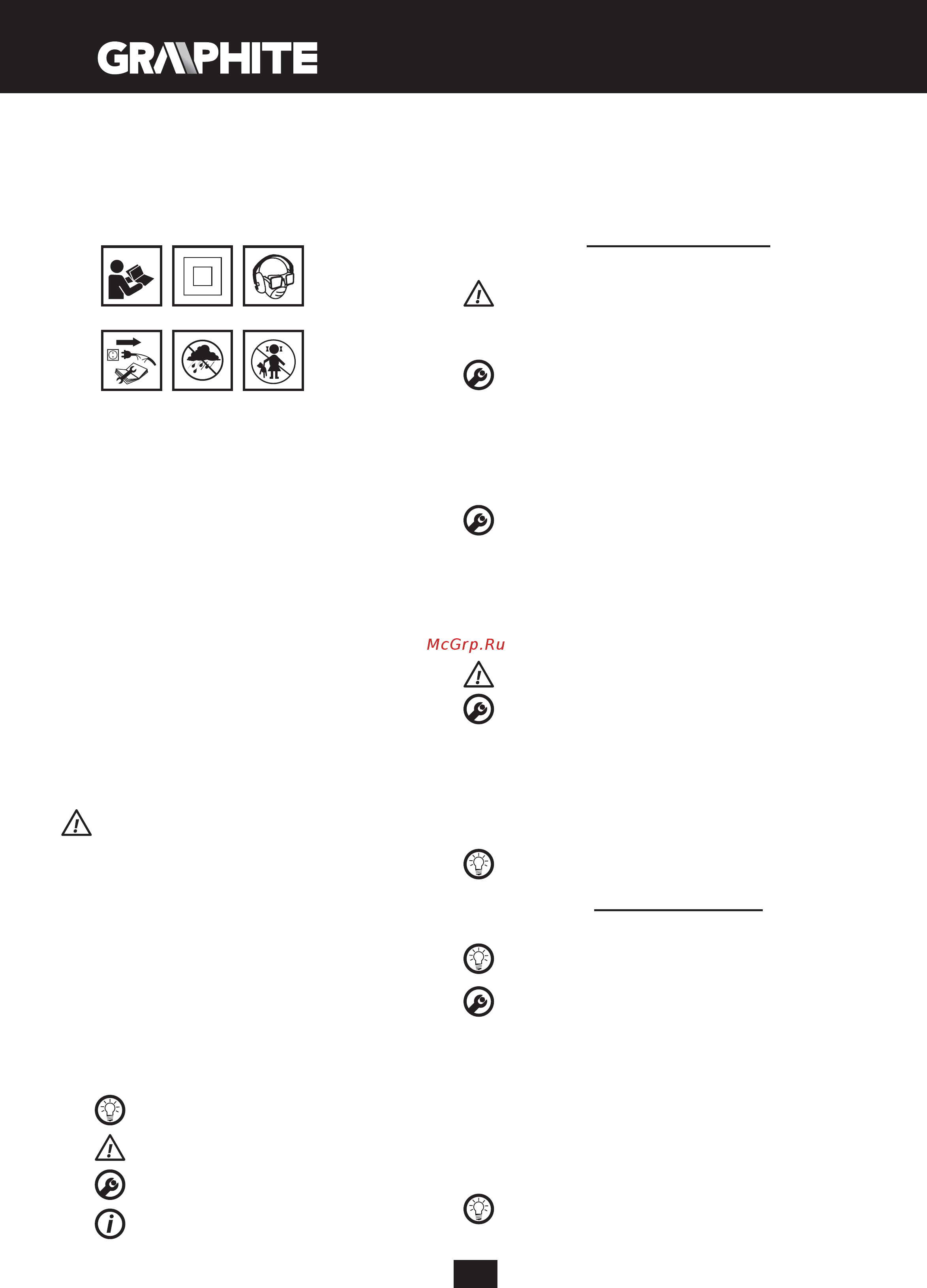

Расшифровка пиктограмм:
1 2 3
4 5 6
6. Прочитайте инструкцию по эксплуатации, соблюдайте
указания и правила техники безопасности, приведенные в
инструкции.
7. Электроинструмент класса II.
8. Пользуйтесь средствами индивидуальной защиты
(закрытыми защитными очками, наушниками,
пылезащитной маской).
9. Отключите шнур питания перед ремонтными или
наладочными работами.
10. Берегите от дождя.
11. Не разрешайте детям прикасаться к электроинструменту.
КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ
Ударные дрели – это ручной электроинструмент II класса
безопасности. Электроинструмент приводится в движение
электрическим однофазным коллекторным двигателем;
скорость вращения электроинструмента регулируется
посредством зубчатой передачи. Электроинструмент данного
типа применяется для сверления отверстий в древесине
и материалах на основе древесины, металле, керамике и
пластмассе в режиме сверления без удара, а также в бетоне,
кирпиче и аналогичных материалах в режиме сверления с
ударом. Сфера применения данного электроинструмента -
строительно-ремонтные, столярные работы, а также все работы,
выполняемые домашними мастерами.
Запрещается применять электроинструмент не по
назначению.
ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ
Перечисленная ниже нумерация касается элементов
электроинструмента, представленных на страницах с
графическими изображениями.
1. Сверлильный патрон
2. Переключатель режима работы
3. Фиксатор кнопки включения
4. Переключатель направления вращения
5. Переключатель частоты вращения
6. Кнопка включения
7. Вспомогательная рукоятка
8. Планка ограничителя глубины сверления
* Внешний вид приобретенного электроинструмента может незначительно отличаться от
изображенного на рисунке
РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
СБОРКА/НАСТРОЙКА
ИНФОРМАЦИЯ
