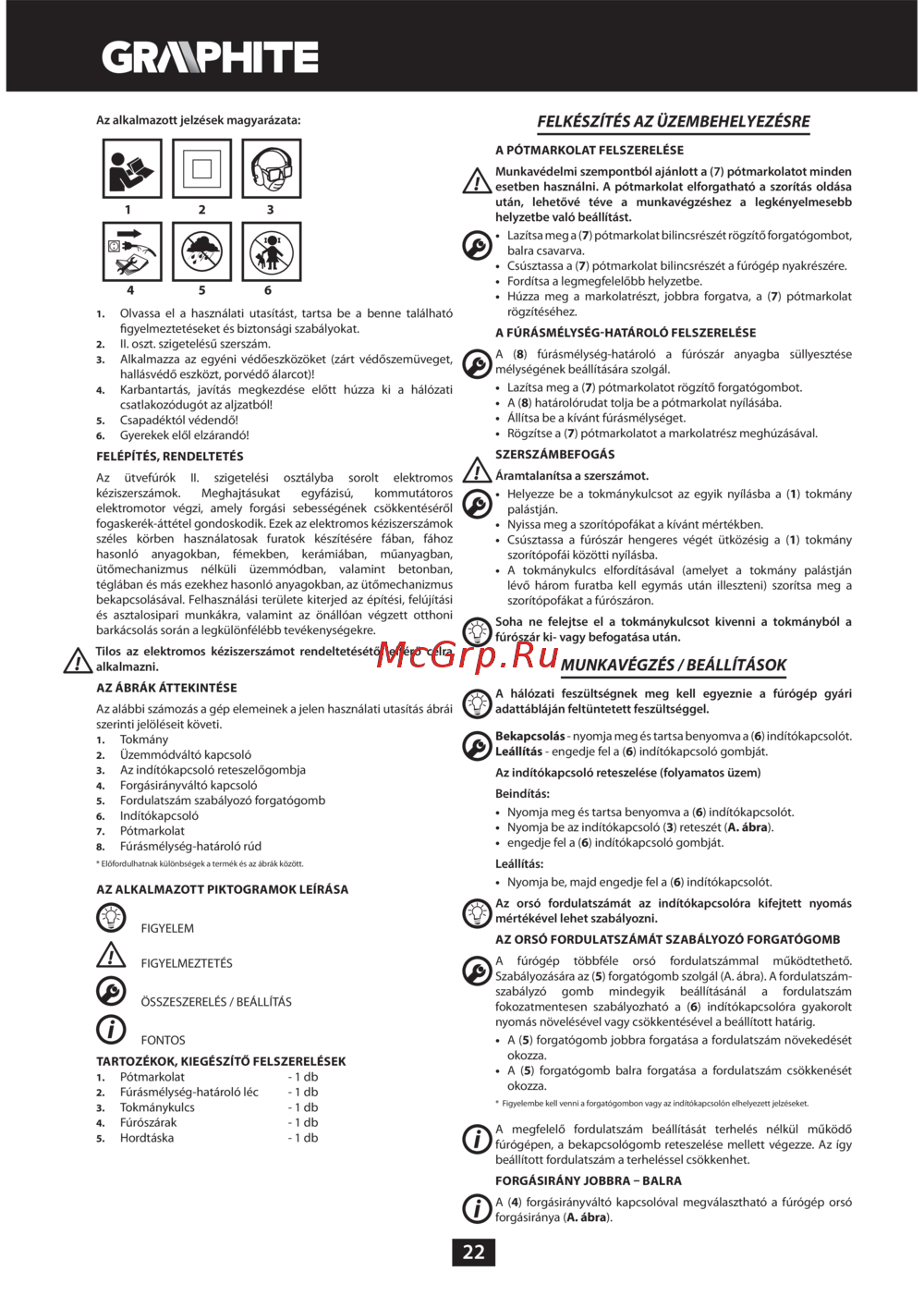

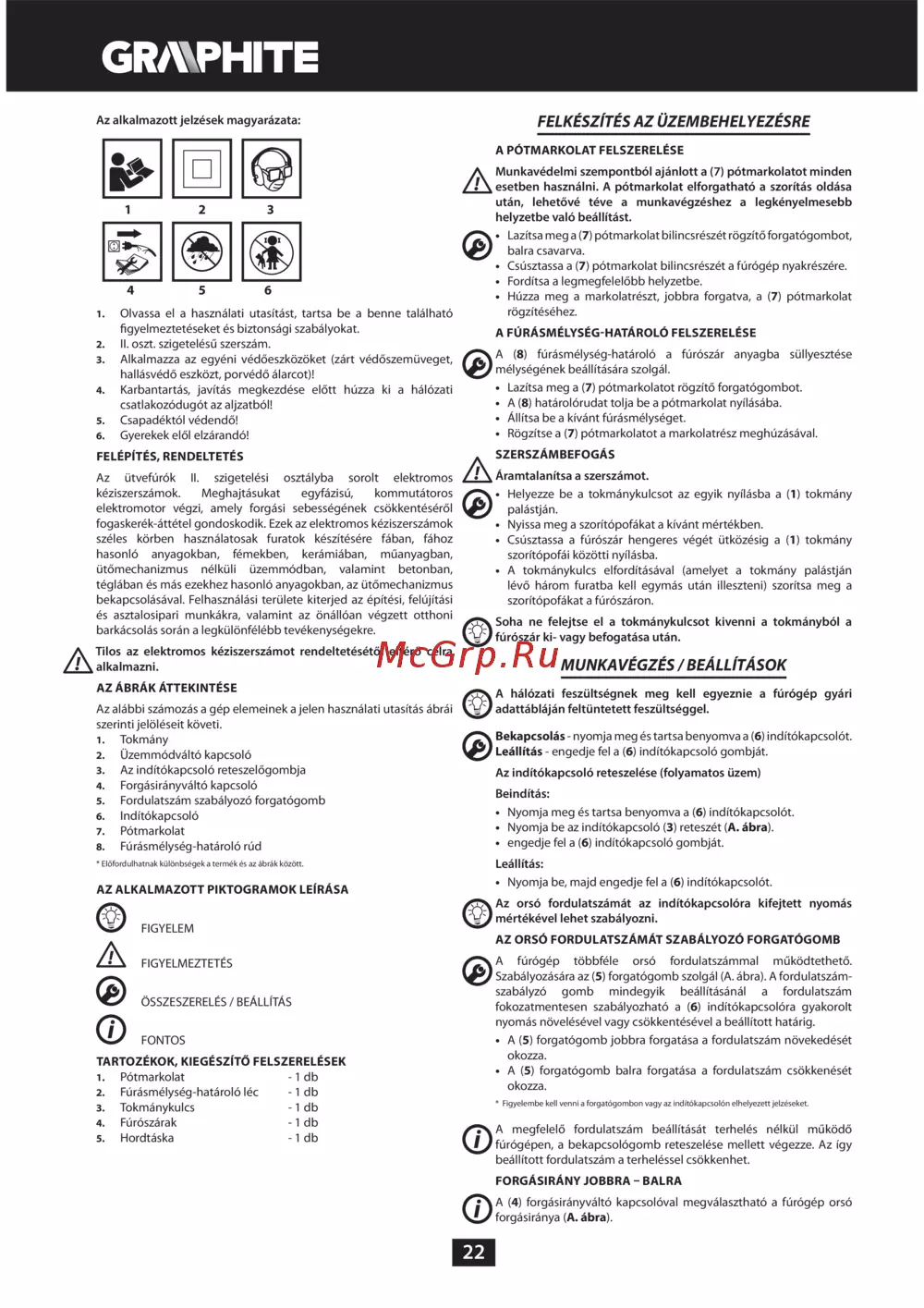

22
Az alkalmazott jelzések magyarázata:
1 2 3
4 5 6
1. Olvassa el a használati utasítást, tartsa be a benne található
figyelmeztetéseket és biztonsági szabályokat.
2. II. oszt. szigetelésű szerszám.
3. Alkalmazza az egyéni védőeszközöket (zárt védőszemüveget,
hallásvédő eszközt, porvédő álarcot)!
4. Karbantartás, javítás megkezdése előtt húzza ki a hálózati
csatlakozódugót az aljzatból!
5. Csapadéktól védendő!
6. Gyerekek elől elzárandó!
FELÉPÍTÉS, RENDELTETÉS
Az ütvefúrók II. szigetelési osztályba sorolt elektromos
kéziszerszámok. Meghajtásukat egyfázisú, kommutátoros
elektromotor végzi, amely forgási sebességének csökkentéséről
fogaskerék-áttétel gondoskodik. Ezek az elektromos kéziszerszámok
széles körben használatosak furatok készítésére fában, fához
hasonló anyagokban, fémekben, kerámiában, műanyagban,
ütőmechanizmus nélküli üzemmódban, valamint betonban,
téglában és más ezekhez hasonló anyagokban, az ütőmechanizmus
bekapcsolásával. Felhasználási területe kiterjed az építési, felújítási
és asztalosipari munkákra, valamint az önállóan végzett otthoni
barkácsolás során a legkülönfélébb tevékenységekre.
Tilos az elektromos kéziszerszámot rendeltetésétől eltérő célra
alkalmazni.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái
szerinti jelöléseit követi.
1. Tokmány
2. Üzemmódváltó kapcsoló
3. Az indítókapcsoló reteszelőgombja
4. Forgásirányváltó kapcsoló
5. Fordulatszám szabályozó forgatógomb
6. Indítókapcsoló
7. Pótmarkolat
8. Fúrásmélység-határoló rúd
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
FONTOS
TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
1. Pótmarkolat - 1 db
2. Fúrásmélység-határoló léc - 1 db
3. Tokmánykulcs - 1 db
4. Fúrószárak - 1 db
5. Hordtáska - 1 db
FELKÉSZÍTÉS AZ ÜZEMBEHELYEZÉSRE
A PÓTMARKOLAT FELSZERELÉSE
Munkavédelmi szempontból ajánlott a (7) pótmarkolatot minden
esetben használni. A pótmarkolat elforgatható a szorítás oldása
után, lehetővé téve a munkavégzéshez a legkényelmesebb
helyzetbe való beállítást.
• Lazítsa meg a (7) pótmarkolat bilincsrészét rögzítő forgatógombot,
balra csavarva.
• Csúsztassa a (7) pótmarkolat bilincsrészét a fúrógép nyakrészére.
• Fordítsa a legmegfelelőbb helyzetbe.
• Húzza meg a markolatrészt, jobbra forgatva, a (7) pótmarkolat
rögzítéséhez.
A FÚRÁSMÉLYSÉG-HATÁROLÓ FELSZERELÉSE
A (8) fúrásmélység-határoló a fúrószár anyagba süllyesztése
mélységének beállítására szolgál.
• Lazítsa meg a (7) pótmarkolatot rögzítő forgatógombot.
• A (8) határolórudat tolja be a pótmarkolat nyílásába.
• Állítsa be a kívánt fúrásmélységet.
• Rögzítse a (7) pótmarkolatot a markolatrész meghúzásával.
SZERSZÁMBEFOGÁS
Áramtalanítsa a szerszámot.
• Helyezze be a tokmánykulcsot az egyik nyílásba a (1) tokmány
palástján.
• Nyissa meg a szorítópofákat a kívánt mértékben.
• Csúsztassa a fúrószár hengeres végét ütközésig a (1) tokmány
szorítópofái közötti nyílásba.
• A tokmánykulcs elfordításával (amelyet a tokmány palástján
lévő három furatba kell egymás után illeszteni) szorítsa meg a
szorítópofákat a fúrószáron.
Soha ne felejtse el a tokmánykulcsot kivenni a tokmányból a
fúrószár ki- vagy befogatása után.
MUNKAVÉGZÉS / BEÁLLÍTÁSOK
A hálózati feszültségnek meg kell egyeznie a fúrógép gyári
adattábláján feltüntetett feszültséggel.
Bekapcsolás - nyomja meg és tartsa benyomva a (6) indítókapcsolót.
Leállítás - engedje fel a (6) indítókapcsoló gombját.
Az indítókapcsoló reteszelése (folyamatos üzem)
Beindítás:
• Nyomja meg és tartsa benyomva a (6) indítókapcsolót.
• Nyomja be az indítókapcsoló (3) reteszét (A. ábra).
• engedje fel a (6) indítókapcsoló gombját.
Leállítás:
• Nyomja be, majd engedje fel a (6) indítókapcsolót.
Az orsó fordulatszámát az indítókapcsolóra kifejtett nyomás
mértékével lehet szabályozni.
AZ ORSÓ FORDULATSZÁMÁT SZABÁLYOZÓ FORGATÓGOMB
A fúrógép többféle orsó fordulatszámmal működtethető.
Szabályozására az (5) forgatógomb szolgál (A. ábra). A fordulatszám-
szabályzó gomb mindegyik beállításánál a fordulatszám
fokozatmentesen szabályozható a (6) indítókapcsolóra gyakorolt
nyomás növelésével vagy csökkentésével a beállított határig.
• A (5) forgatógomb jobbra forgatása a fordulatszám növekedését
okozza.
• A (5) forgatógomb balra forgatása a fordulatszám csökkenését
okozza.
* Figyelembe kell venni a forgatógombon vagy az indítókapcsolón elhelyezett jelzéseket.
A megfelelő fordulatszám beállítását terhelés nélkül működő
fúrógépen, a bekapcsológomb reteszelése mellett végezze. Az így
beállított fordulatszám a terheléssel csökkenhet.
FORGÁSIRÁNY JOBBRA – BALRA
A (4) forgásirányváltó kapcsolóval megválasztható a fúrógép orsó
forgásiránya (A. ábra).
