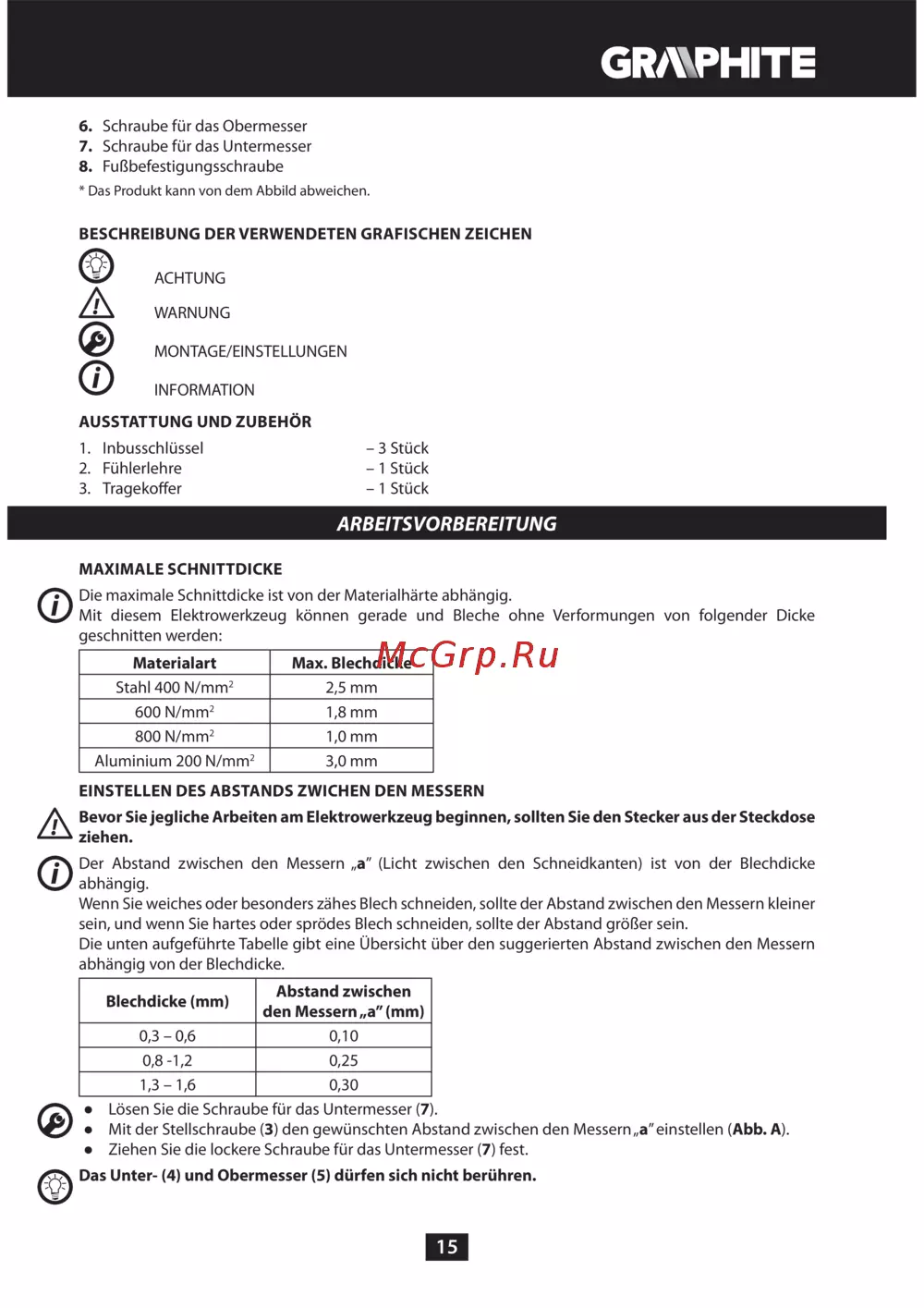

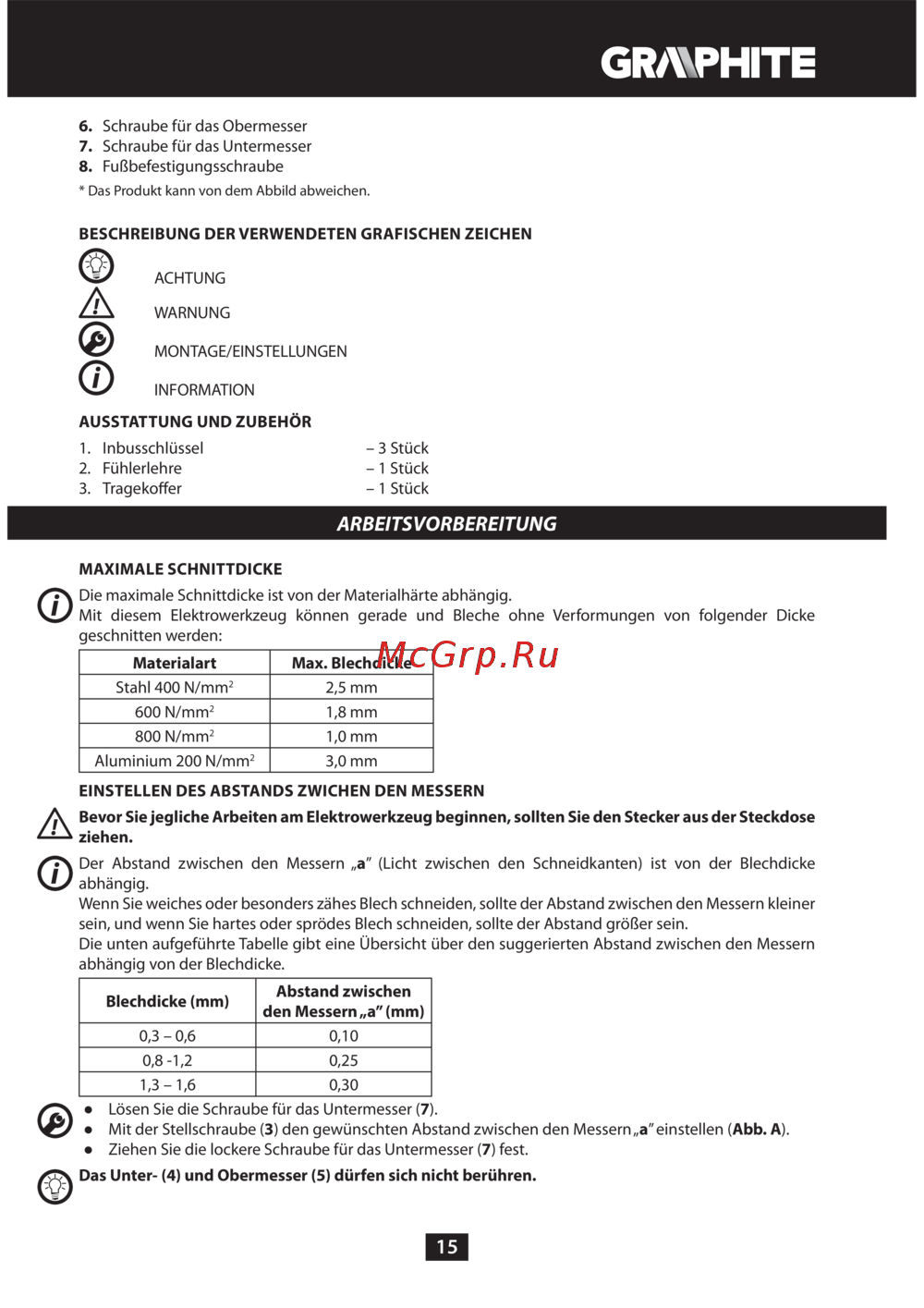

GRAPHITE 59G402 [15/92] Arbeitsvorbereitung
![GRAPHITE 59G402 [15/92] Arbeitsvorbereitung](/views2/1382038/page15/bgf.png)
15
6. Schraube für das Obermesser
7. Schraube für das Untermesser
8. Fußbefestigungsschraube
* Das Produkt kann von dem Abbild abweichen.
BESCHREIBUNG DER VERWENDETEN GRAFISCHEN ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1. Inbusschlüssel – 3 Stück
2. Fühlerlehre – 1 Stück
3. Tragekoffer – 1 Stück
ARBEITSVORBEREITUNG
MAXIMALE SCHNITTDICKE
Die maximale Schnittdicke ist von der Materialhärte abhängig.
Mit diesem Elektrowerkzeug können gerade und Bleche ohne Verformungen von folgender Dicke
geschnitten werden:
Materialart Max. Blechdicke
Stahl 400 N/mm
2
2,5 mm
600 N/mm
2
1,8 mm
800 N/mm
2
1,0 mm
Aluminium 200 N/mm
2
3,0 mm
EINSTELLEN DES ABSTANDS ZWICHEN DEN MESSERN
Bevor Sie jegliche Arbeiten am Elektrowerkzeug beginnen, sollten Sie den Stecker aus der Steckdose
ziehen.
Der Abstand zwischen den Messern „a” (Licht zwischen den Schneidkanten) ist von der Blechdicke
abhängig.
Wenn Sie weiches oder besonders zähes Blech schneiden, sollte der Abstand zwischen den Messern kleiner
sein, und wenn Sie hartes oder sprödes Blech schneiden, sollte der Abstand größer sein.
Die unten aufgeführte Tabelle gibt eine Übersicht über den suggerierten Abstand zwischen den Messern
abhängig von der Blechdicke.
Blechdicke (mm)
Abstand zwischen
den Messern „a” (mm)
0,3 – 0,6 0,10
0,8 -1,2 0,25
1,3 – 1,6 0,30
Ɣ Lösen Sie die Schraube für das Untermesser (7).
Ɣ Mit der Stellschraube (3) den gewünschten Abstand zwischen den Messern „a” einstellen (Abb. A).
Ɣ Ziehen Sie die lockere Schraube für das Untermesser (7) fest.
Das Unter- (4) und Obermesser (5) dürfen sich nicht berühren.
