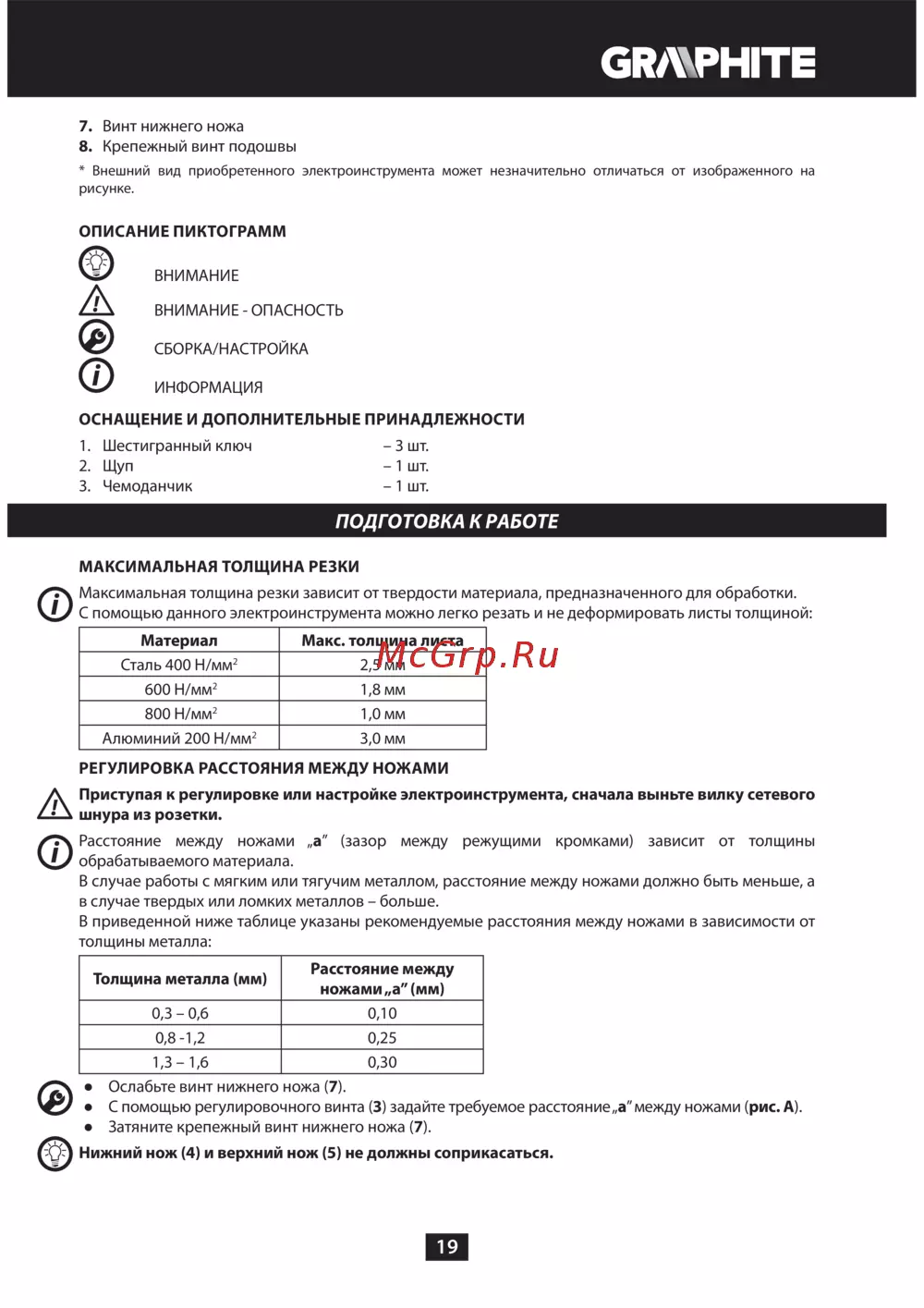

GRAPHITE 59G402 [19/92] Подготовка к работе
![GRAPHITE 59G402 [19/92] Подготовка к работе](/views2/1382038/page19/bg13.png)
19
7. Винт нижнего ножа
8. Крепежный винт подошвы
* Внешний вид приобретенного электроинструмента может незначительно отличаться от изображенного на
рисунке.
ОПИСАНИЕ ПИКТОГРАММ
ВНИМАНИЕ
ВНИМАНИЕ - ОПАСНОСТЬ
СБОРКА/НАСТРОЙКА
ИНФОРМАЦИЯ
ОСНАЩЕНИЕ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
1. Шестигранный ключ – 3 шт.
2. Щуп – 1 шт.
3. Чемоданчик – 1 шт.
ПОДГОТОВКА К РАБОТЕ
МАКСИМАЛЬНАЯ ТОЛЩИНА РЕЗКИ
Максимальная толщина резки зависит от твердости материала, предназначенного для обработки.
С помощью данного электроинструмента можно легко резать и не деформировать листы толщиной:
Материал Макс. толщина листа
Сталь 400 Н/мм
2
2,5 мм
600 Н/мм
2
1,8 мм
800 Н/мм
2
1,0 мм
Алюминий 200 Н/мм
2
3,0 мм
РЕГУЛИРОВКА РАССТОЯНИЯ МЕЖДУ НОЖАМИ
Приступая к регулировке или настройке электроинструмента, сначала выньте вилку сетевого
шнура из розетки.
Расстояние между ножами „a” (зазор между режущими кромками) зависит от толщины
обрабатываемого материала.
В случае работы с мягким или тягучим металлом, расстояние между ножами должно быть меньше, а
в случае твердых или ломких металлов – больше.
В приведенной ниже таблице указаны рекомендуемые расстояния между ножами в зависимости от
толщины металла:
Толщина металла (мм)
Расстояние между
ножами „a” (мм)
0,3 – 0,6 0,10
0,8 -1,2 0,25
1,3 – 1,6 0,30
Ɣ Ослабьте винт нижнего ножа (7).
Ɣ С помощью регулировочного винта (3) задайте требуемое расстояние „a” между ножами (рис. A).
Ɣ Затяните крепежный винт нижнего ножа (7).
Нижний нож (4) и верхний нож (5) не должны соприкасаться.
