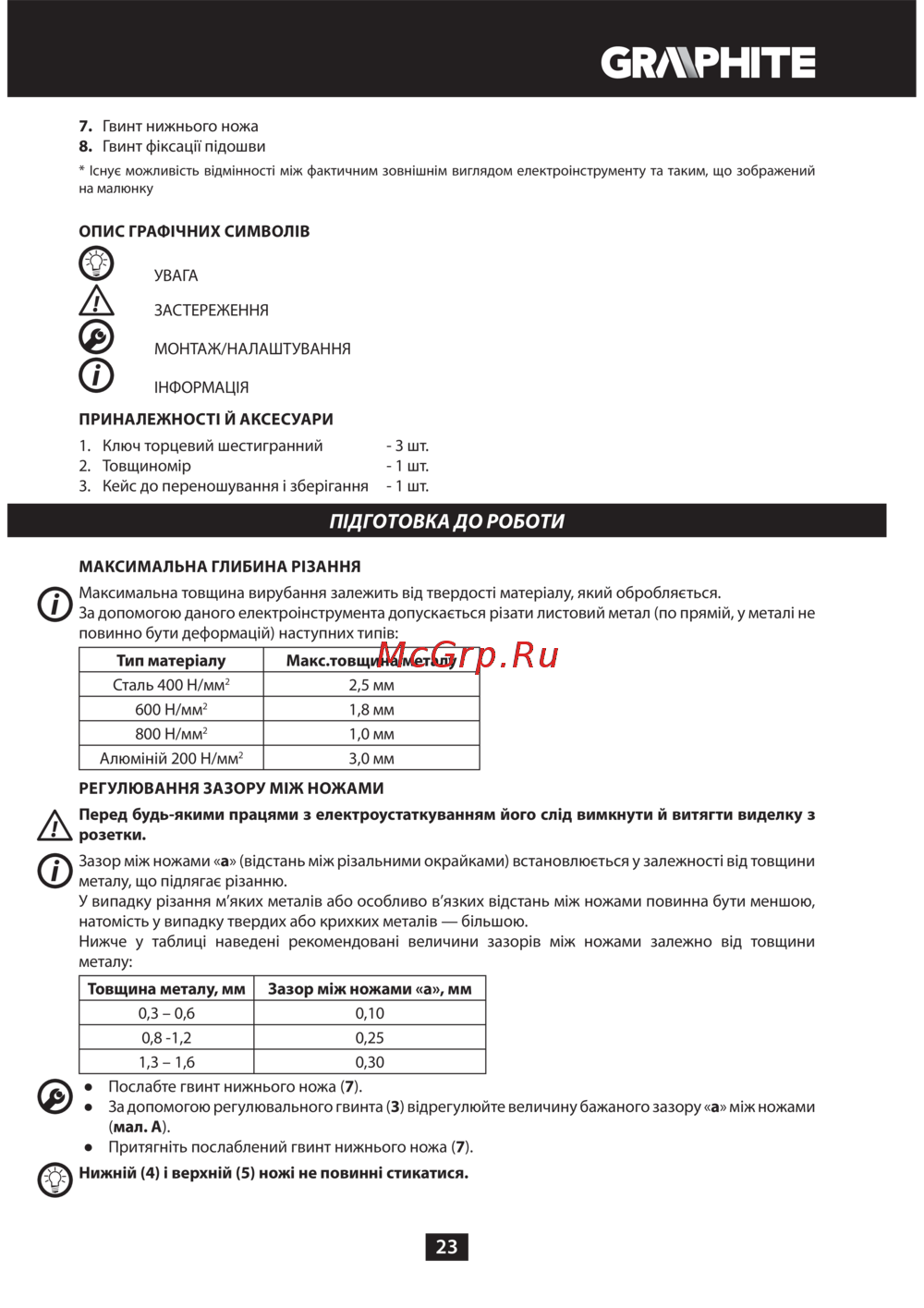

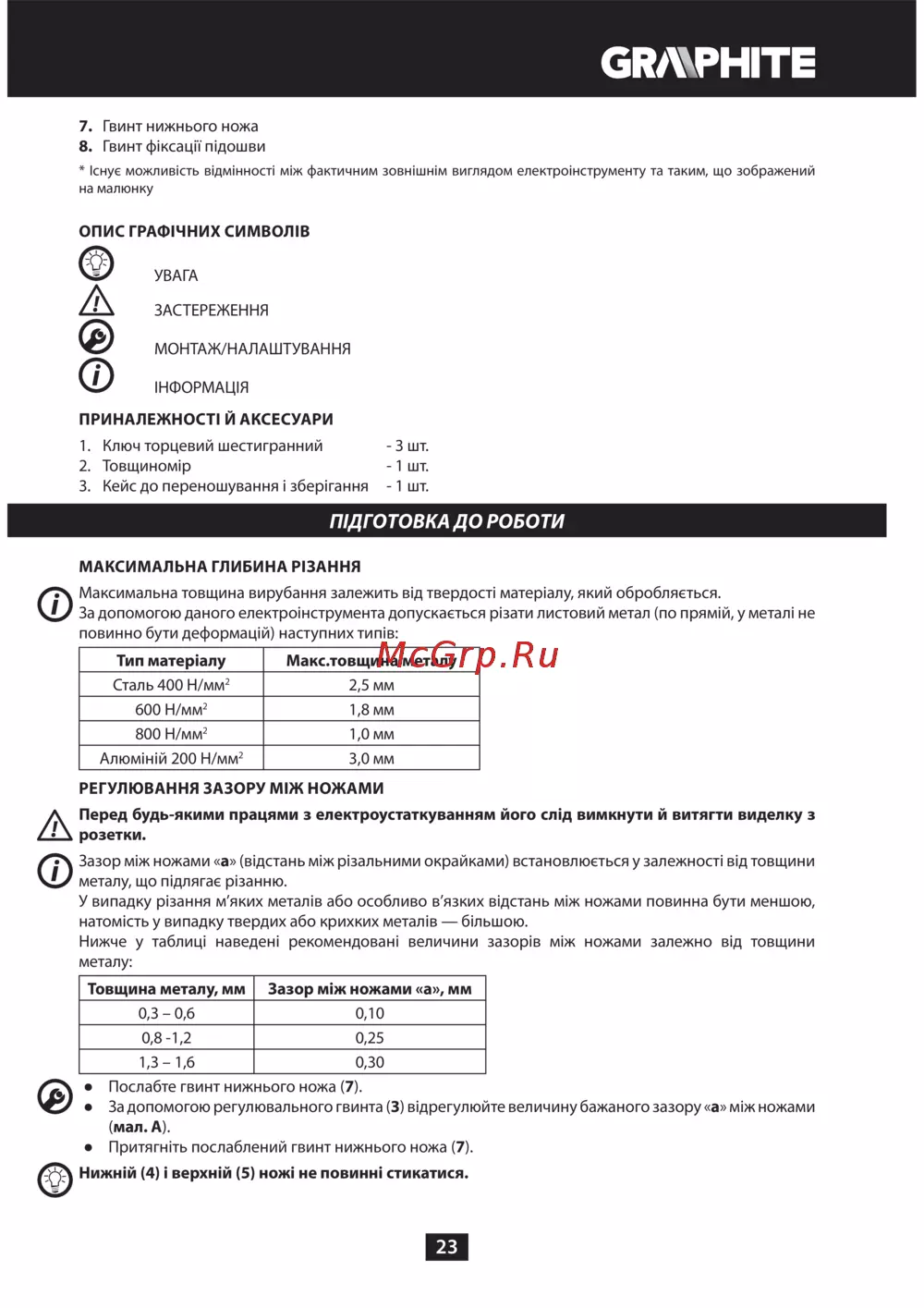

GRAPHITE 59G402 [23/92] Підготовка до роботи
![GRAPHITE 59G402 [23/92] Підготовка до роботи](/views2/1382038/page23/bg17.png)
23
7. Гвинт нижнього ножа
8. Гвинт фіксації підошви
* Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким, що зображений
на малюнку
ОПИС ГРАФІЧНИХ СИМВОЛІВ
УВАГА
ЗАСТЕРЕЖЕННЯ
МОНТАЖ/НАЛАШТУВАННЯ
ІНФОРМАЦІЯ
ПРИНАЛЕЖНОСТІ Й АКСЕСУАРИ
1. Ключ торцевий шестигранний - 3 шт.
2. Товщиномір - 1 шт.
3. Кейс до переношування і зберігання - 1 шт.
ПІДГОТОВКА ДО РОБОТИ
МАКСИМАЛЬНА ГЛИБИНА РІЗАННЯ
Максимальна товщина вирубання залежить від твердості матеріалу, який обробляється.
За допомогою даного електроінструмента допускається різати листовий метал (по прямій, у металі не
повинно бути деформацій) наступних типів:
Тип матеріалу Макс.товщина металу
Сталь 400 Н/мм
2
2,5 мм
600 Н/мм
2
1,8 мм
800 Н/мм
2
1,0 мм
Алюміній 200 Н/мм
2
3,0 мм
РЕГУЛЮВАННЯ ЗАЗОРУ МІЖ НОЖАМИ
Перед будь-якими працями з електроустаткуванням його слід вимкнути й витягти виделку з
розетки.
Зазор між ножами «a» (відстань між різальними окрайками) встановлюється у залежності від товщини
металу, що підлягає різанню.
У випадку різання м’яких металів або особливо в’язких відстань між ножами повинна бути меншою,
натомість у випадку твердих або крихких металів — більшою.
Нижче у таблиці наведені рекомендовані величини зазорів між ножами залежно від товщини
металу:
Товщина металу, мм Зазор між ножами «a», мм
0,3 – 0,6 0,10
0,8 -1,2 0,25
1,3 – 1,6 0,30
Ɣ Послабте гвинт нижнього ножа (7).
Ɣ За допомогою регулювального гвинта (3) відрегулюйте величину бажаного зазору «a» між ножами
(мал. A).
Ɣ Притягніть послаблений гвинт нижнього ножа (7).
Нижній (4) і верхній (5) ножі не повинні стикатися.
