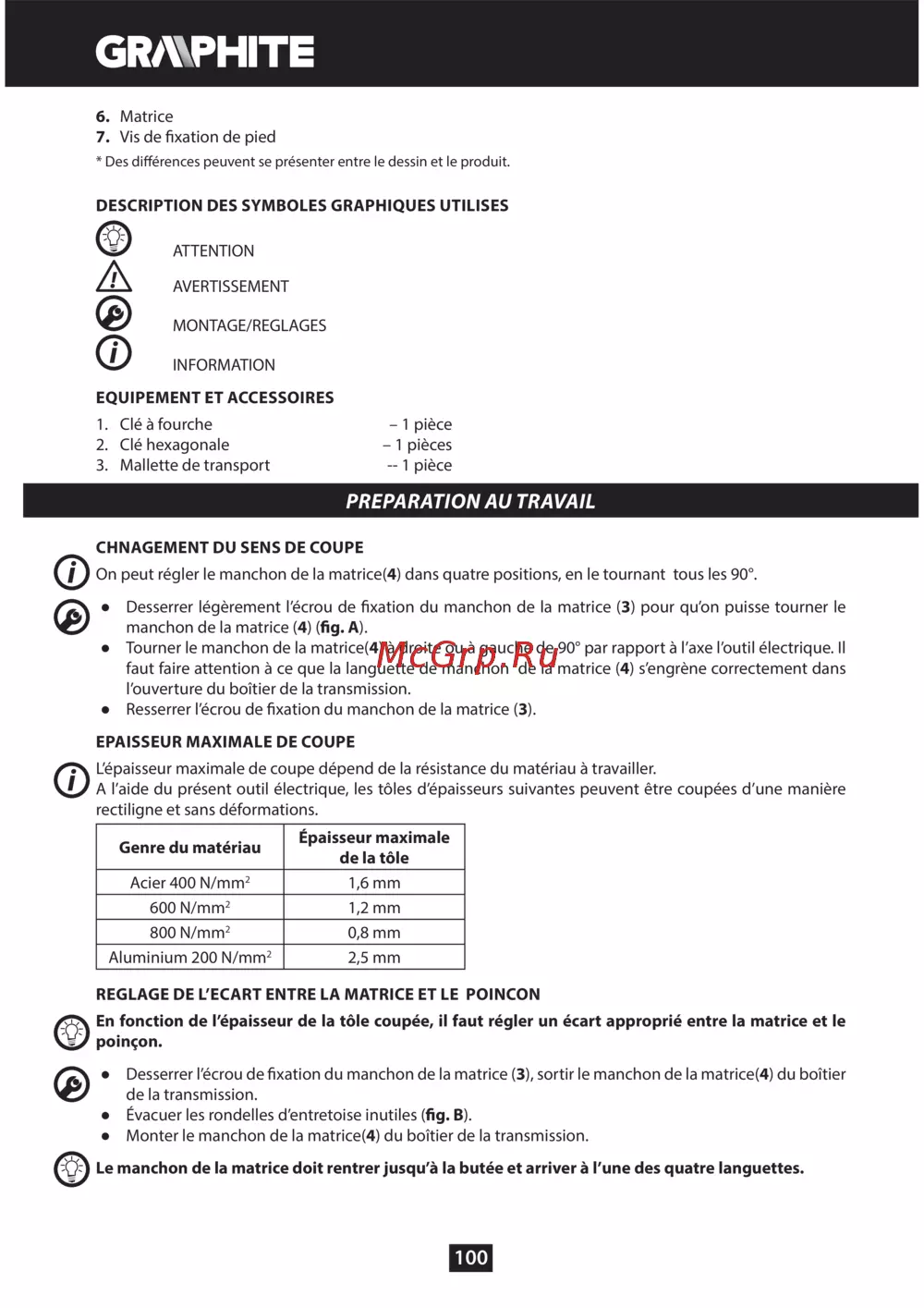

GRAPHITE 59G401 [100/104] Preparation au travail
![GRAPHITE 59G401 [100/104] Preparation au travail](/views2/1382039/page100/bg64.png)
100
6. Matrice
7. Vis de xation de pied
* Des diérences peuvent se présenter entre le dessin et le produit.
DESCRIPTION DES SYMBOLES GRAPHIQUES UTILISES
ATTENTION
AVERTISSEMENT
MONTAGE/REGLAGES
INFORMATION
EQUIPEMENT ET ACCESSOIRES
1. Clé à fourche – 1 pièce
2. Clé hexagonale – 1 pièces
3. Mallette de transport -- 1 pièce
PREPARATION AU TRAVAIL
CHNAGEMENT DU SENS DE COUPE
On peut régler le manchon de la matrice(4) dans quatre positions, en le tournant tous les 90°.
Ɣ Desserrer légèrement l’écrou de xation du manchon de la matrice (3) pour qu’on puisse tourner le
manchon de la matrice (4) (g. A).
Ɣ Tourner le manchon de la matrice(4) à droite ou à gauche de 90° par rapport à l’axe l’outil électrique. Il
faut faire attention à ce que la languette de manchon de la matrice (4) s’engrène correctement dans
l’ouverture du boîtier de la transmission.
Ɣ Resserrer l’écrou de xation du manchon de la matrice (3).
EPAISSEUR MAXIMALE DE COUPE
L’épaisseur maximale de coupe dépend de la résistance du matériau à travailler.
A l’aide du présent outil électrique, les tôles d’épaisseurs suivantes peuvent être coupées d’une manière
rectiligne et sans déformations.
Genre du matériau
Épaisseur maximale
de la tôle
Acier 400 N/mm
2
1,6 mm
600 N/mm
2
1,2 mm
800 N/mm
2
0,8 mm
Aluminium 200 N/mm
2
2,5 mm
REGLAGE DE L’ECART ENTRE LA MATRICE ET LE POINCON
En fonction de l’épaisseur de la tôle coupée, il faut régler un écart approprié entre la matrice et le
poinçon.
Ɣ Desserrer l’écrou de xation du manchon de la matrice (3), sortir le manchon de la matrice(4) du boîtier
de la transmission.
Ɣ Évacuer les rondelles d’entretoise inutiles (g. B).
Ɣ Monter le manchon de la matrice(4) du boîtier de la transmission.
Le manchon de la matrice doit rentrer jusqu’à la butée et arriver à l’une des quatre languettes.
