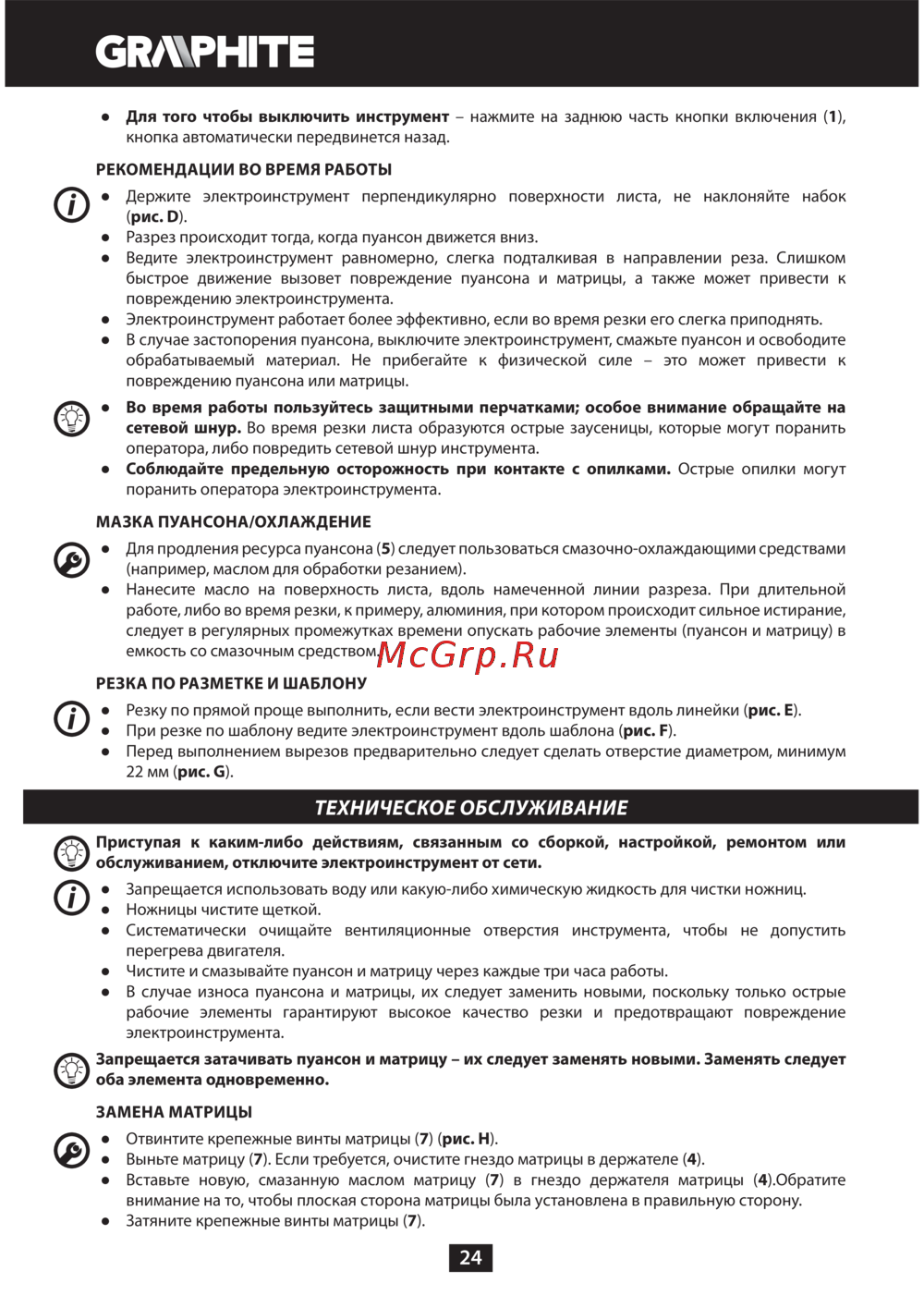

GRAPHITE 59G401 [24/104] Техническое обслуживание
![GRAPHITE 59G401 [24/104] Техническое обслуживание](/views2/1382039/page24/bg18.png)
24
Ɣ Для того чтобы выключить инструмент – нажмите на заднюю часть кнопки включения (1),
кнопка автоматически передвинется назад.
РЕКОМЕНДАЦИИ ВО ВРЕМЯ РАБОТЫ
Ɣ Держите электроинструмент перпендикулярно поверхности листа, не наклоняйте набок
(рис. D).
Ɣ Разрез происходит тогда, когда пуансон движется вниз.
Ɣ Ведите электроинструмент равномерно, слегка подталкивая в направлении реза. Слишком
быстрое движение вызовет повреждение пуансона и матрицы, а также может привести к
повреждению электроинструмента.
Ɣ Электроинструмент работает более эффективно, если во время резки его слегка приподнять.
Ɣ В случае застопорения пуансона, выключите электроинструмент, смажьте пуансон и освободите
обрабатываемый материал. Не прибегайте к физической силе – это может привести к
повреждению пуансона или матрицы.
Ɣ Во время работы пользуйтесь защитными перчатками; особое внимание обращайте на
сетевой шнур. Во время резки листа образуются острые заусеницы, которые могут поранить
оператора, либо повредить сетевой шнур инструмента.
Ɣ Соблюдайте предельную осторожность при контакте с опилками. Острые опилки могут
поранить оператора электроинструмента.
МАЗКА ПУАНСОНА/ОХЛАЖДЕНИЕ
Ɣ Для продления ресурса пуансона (5) следует пользоваться смазочно-охлаждающими средствами
(например, маслом для обработки резанием).
Ɣ Нанесите масло на поверхность листа, вдоль намеченной линии разреза. При длительной
работе, либо во время резки, к примеру, алюминия, при котором происходит сильное истирание,
следует в регулярных промежутках времени опускать рабочие элементы (пуансон и матрицу) в
емкость со смазочным средством.
РЕЗКА ПО РАЗМЕТКЕ И ШАБЛОНУ
Ɣ Резку по прямой проще выполнить, если вести электроинструмент вдоль линейки (рис. E).
Ɣ При резке по шаблону ведите электроинструмент вдоль шаблона (рис. F).
Ɣ Перед выполнением вырезов предварительно следует сделать отверстие диаметром, минимум
22 мм (рис. G).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Приступая к каким-либо действиям, связанным со сборкой, настройкой, ремонтом или
обслуживанием, отключите электроинструмент от сети.
Ɣ Запрещается использовать воду или какую-либо химическую жидкость для чистки ножниц.
Ɣ Ножницы чистите щеткой.
Ɣ Систематически очищайте вентиляционные отверстия инструмента, чтобы не допустить
перегрева двигателя.
Ɣ Чистите и смазывайте пуансон и матрицу через каждые три часа работы.
Ɣ В случае износа пуансона и матрицы, их следует заменить новыми, поскольку только острые
рабочие элементы гарантируют высокое качество резки и предотвращают повреждение
электроинструмента.
Запрещается затачивать пуансон и матрицу – их следует заменять новыми. Заменять следует
оба элемента одновременно.
ЗАМЕНА МАТРИЦЫ
Ɣ Отвинтите крепежные винты матрицы (7) (рис. H).
Ɣ Выньте матрицу (7). Если требуется, очистите гнездо матрицы в держателе (4).
Ɣ Вставьте новую, смазанную маслом матрицу (7) в гнездо держателя матрицы (4).Обратите
внимание на то, чтобы плоская сторона матрицы была установлена в правильную сторону.
Ɣ Затяните крепежные винты матрицы (7).
