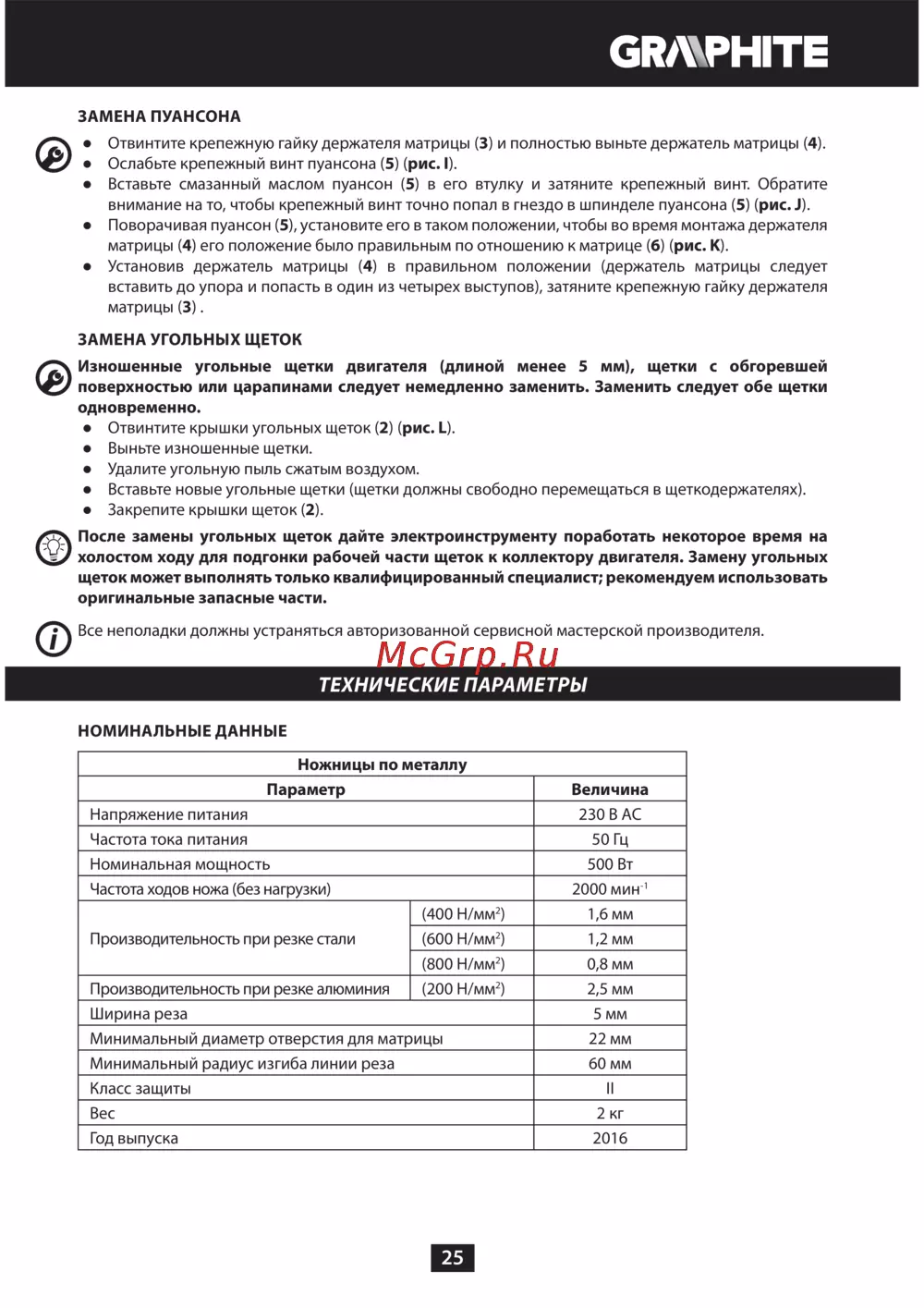

25
ЗАМЕНА ПУАНСОНА
Ɣ Отвинтите крепежную гайку держателя матрицы (3) и полностью выньте держатель матрицы (4).
Ɣ Ослабьте крепежный винт пуансона (5) (рис. I).
Ɣ Вставьте смазанный маслом пуансон (5) в его втулку и затяните крепежный винт. Обратите
внимание на то, чтобы крепежный винт точно попал в гнездо в шпинделе пуансона (5) (рис. J).
Ɣ Поворачивая пуансон (5), установите его в таком положении, чтобы во время монтажа держателя
матрицы (4) его положение было правильным по отношению к матрице (6) (рис. K).
Ɣ Установив держатель матрицы (4) в правильном положении (держатель матрицы следует
вставить до упора и попасть в один из четырех выступов), затяните крепежную гайку держателя
матрицы (3) .
ЗАМЕНА УГОЛЬНЫХ ЩЕТОК
Изношенные угольные щетки двигателя (длиной менее 5 мм), щетки с обгоревшей
поверхностью или царапинами следует немедленно заменить. Заменить следует обе щетки
одновременно.
Ɣ Отвинтите крышки угольных щеток (2) (рис. L).
Ɣ Выньте изношенные щетки.
Ɣ Удалите угольную пыль сжатым воздухом.
Ɣ Вставьте новые угольные щетки (щетки должны свободно перемещаться в щеткодержателях).
Ɣ Закрепите крышки щеток (2).
После замены угольных щеток дайте электроинструменту поработать некоторое время на
холостом ходу для подгонки рабочей части щеток к коллектору двигателя. Замену угольных
щеток может выполнять только квалифицированный специалист; рекомендуем использовать
оригинальные запасные части.
Все неполадки должны устраняться авторизованной сервисной мастерской производителя.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
НОМИНАЛЬНЫЕ ДАННЫЕ
Ножницы по металлу
Параметр Величина
Напряжение питания 230 В AC
Частота тока питания 50 Гц
Номинальная мощность 500 Вт
Частота ходов ножа (без нагрузки) 2000 мин
-1
Производительность при резке стали
(400 Н/мм
2
) 1,6 мм
(600 Н/мм
2
) 1,2 мм
(800 Н/мм
2
) 0,8 мм
Производительность при резке алюминия (200 Н/мм
2
) 2,5 мм
Ширина реза 5 мм
Минимальный диаметр отверстия для матрицы 22 мм
Минимальный радиус изгиба линии реза 60 мм
Класс защиты II
Вес 2 кг
Год выпуска 2016
