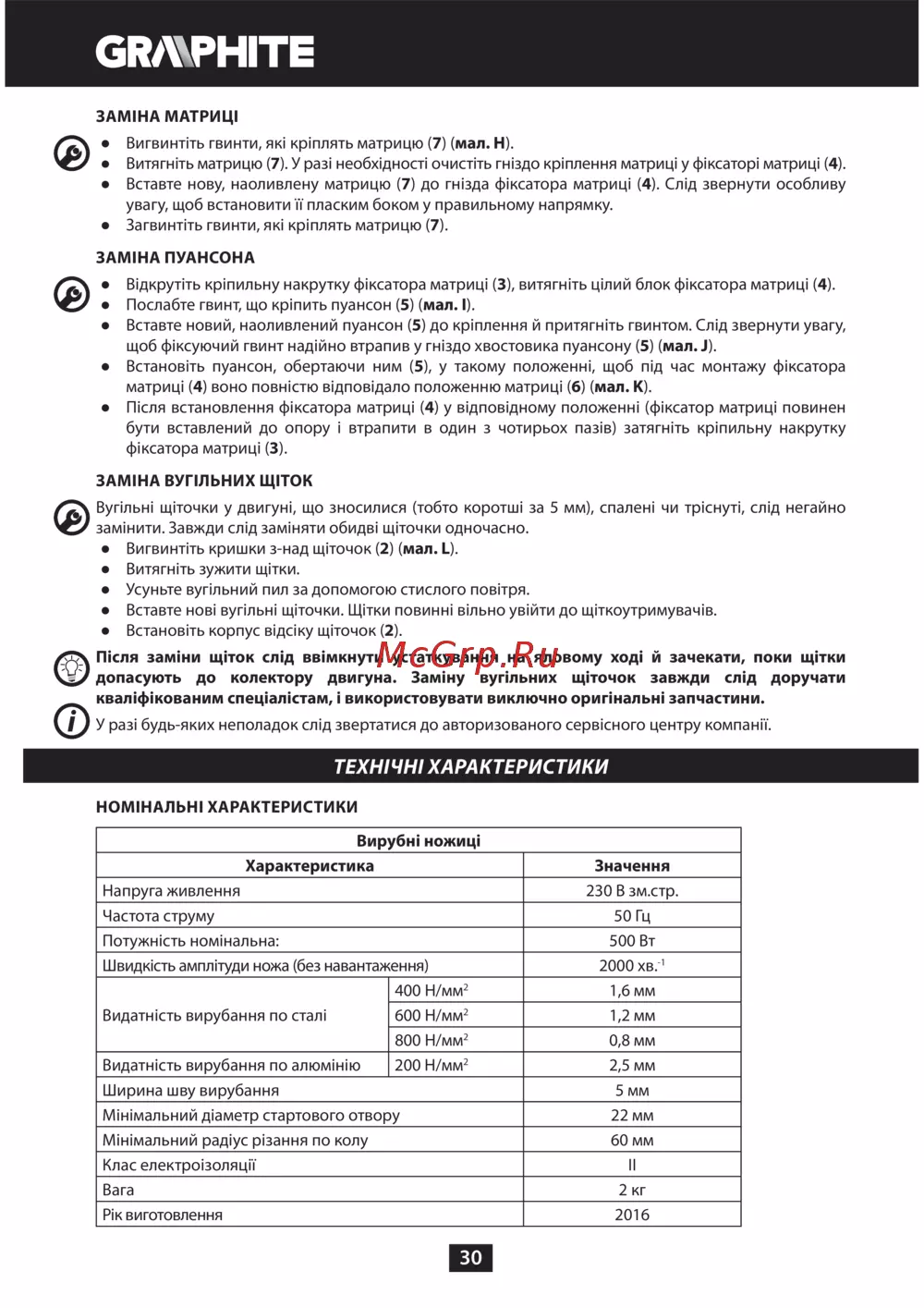

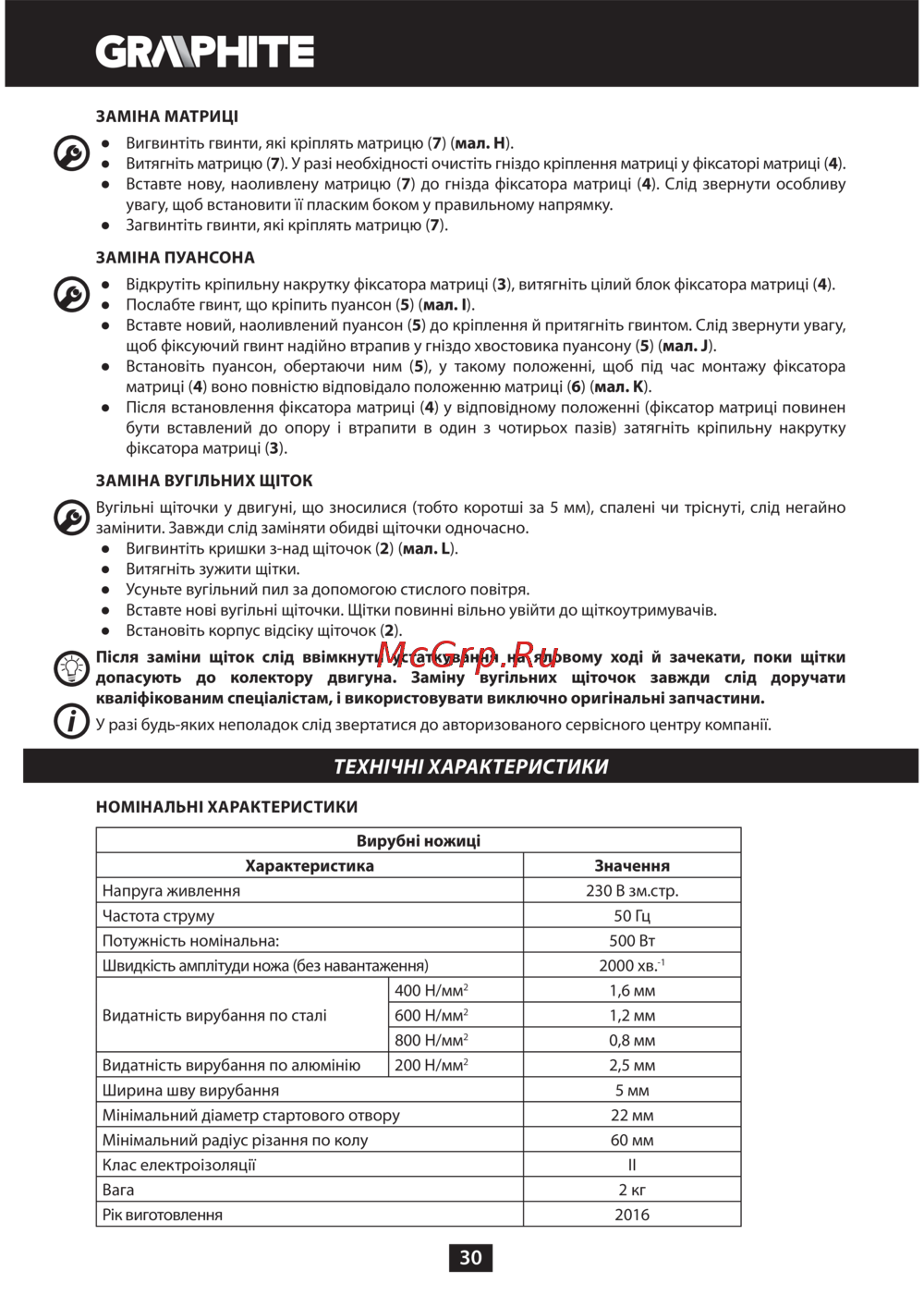

30
ЗАМІНА МАТРИЦІ
Ɣ Вигвинтіть гвинти, які кріплять матрицю (7) (мал. H).
Ɣ Витягніть матрицю (7). У разі необхідності очистіть гніздо кріплення матриці у фіксаторі матриці (4).
Ɣ Вставте нову, наоливлену матрицю (7) до гнізда фіксатора матриці (4). Слід звернути особливу
увагу, щоб встановити її пласким боком у правильному напрямку.
Ɣ Загвинтіть гвинти, які кріплять матрицю (7).
ЗАМІНА ПУАНСОНА
Ɣ Відкрутіть кріпильну накрутку фіксатора матриці (3), витягніть цілий блок фіксатора матриці (4).
Ɣ Послабте гвинт, що кріпить пуансон (5) (мал. I).
Ɣ Вставте новий, наоливлений пуансон (5) до кріплення й притягніть гвинтом. Слід звернути увагу,
щоб фіксуючий гвинт надійно втрапив у гніздо хвостовика пуансону (5) (мал. J).
Ɣ Встановіть пуансон, обертаючи ним (5), у такому положенні, щоб під час монтажу фіксатора
матриці (4) воно повністю відповідало положенню матриці (6) (мал. K).
Ɣ Після встановлення фіксатора матриці (4) у відповідному положенні (фіксатор матриці повинен
бути вставлений до опору і втрапити в один з чотирьох пазів) затягніть кріпильну накрутку
фіксатора матриці (3).
ЗАМІНА ВУГІЛЬНИХ ЩІТОК
Вугільні щіточки у двигуні, що зносилися (тобто коротші за 5 мм), спалені чи тріснуті, слід негайно
замінити. Завжди слід заміняти обидві щіточки одночасно.
Ɣ Вигвинтіть кришки з-над щіточок (2) (мал. L).
Ɣ Витягніть зужити щітки.
Ɣ Усуньте вугільний пил за допомогою стислого повітря.
Ɣ Вставте нові вугільні щіточки. Щітки повинні вільно увійти до щіткоутримувачів.
Ɣ Встановіть корпус відсіку щіточок (2).
Після заміни щіток слід ввімкнути устаткування на яловому ході й зачекати, поки щітки
допасують до колектору двигуна. Заміну вугільних щіточок завжди слід доручати
кваліфікованим спеціалістам, і використовувати виключно оригінальні запчастини.
У разі будь-яких неполадок слід звертатися до авторизованого сервісного центру компанії.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
НОМІНАЛЬНІ ХАРАКТЕРИСТИКИ
Вирубні ножиці
Характеристика Значення
Напруга живлення 230 В зм.стр.
Частота струму 50 Гц
Потужність номінальна: 500 Вт
Швидкість амплітуди ножа (без навантаження) 2000 хв.
-1
Видатність вирубання по сталі
400 Н/мм
2
1,6 мм
600 Н/мм
2
1,2 мм
800 Н/мм
2
0,8 мм
Видатність вирубання по алюмінію 200 Н/мм
2
2,5 мм
Ширина шву вирубання 5 мм
Мінімальний діаметр стартового отвору 22 мм
Мінімальний радіус різання по колу 60 мм
Клас електроізоляції II
Вага 2 кг
Рік виготовлення 2016
