GRAPHITE 59G401 [87/104] Especificación técnica
![GRAPHITE 59G401 [87/104] Especificación técnica](/views2/1382039/page87/bg57.png)

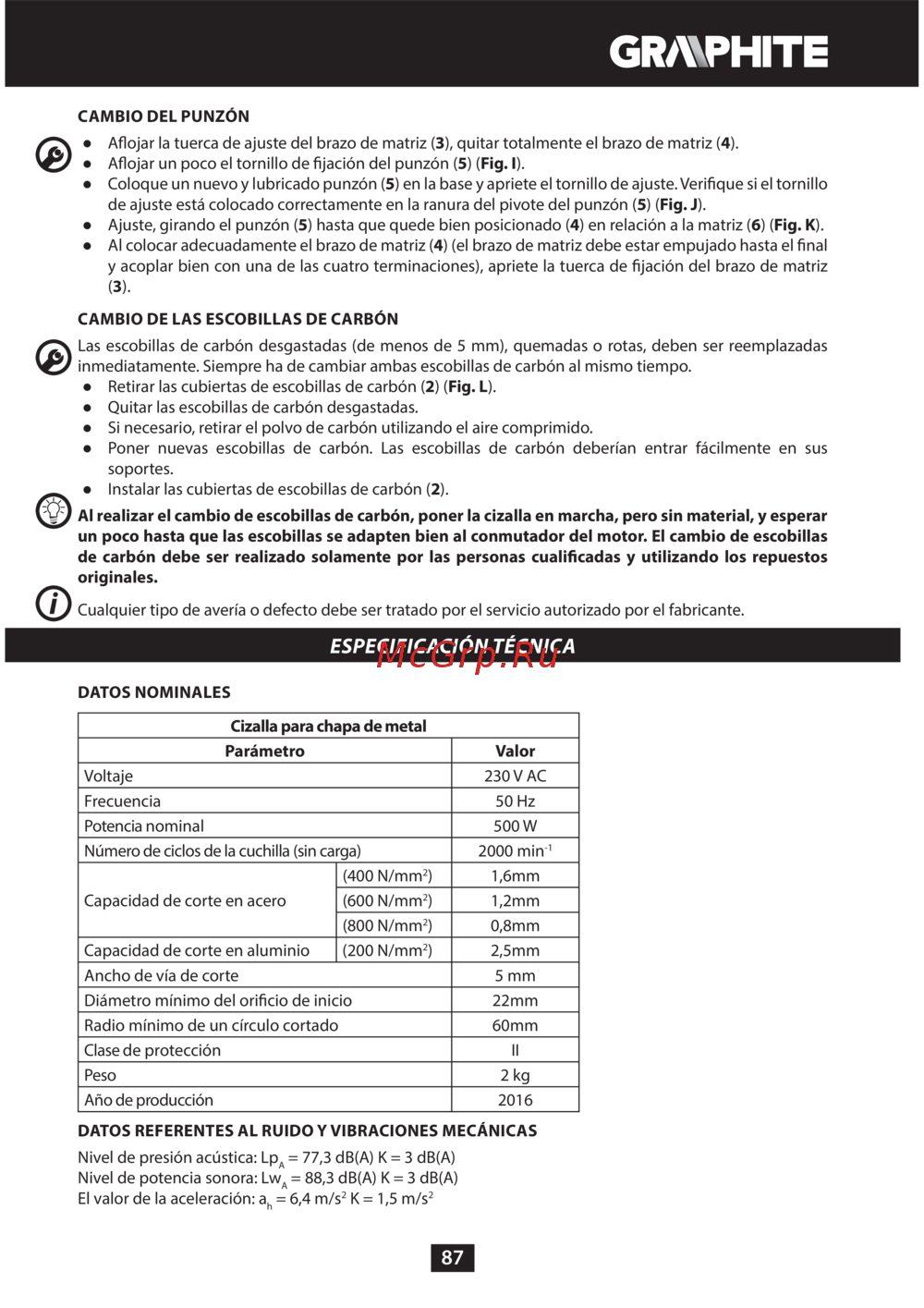

87
CAMBIO DEL PUNZÓN
Ɣ Aojar la tuerca de ajuste del brazo de matriz (3), quitar totalmente el brazo de matriz (4).
Ɣ Aojar un poco el tornillo de jación del punzón (5) (Fig. I).
Ɣ Coloque un nuevo y lubricado punzón (5) en la base y apriete el tornillo de ajuste. Verique si el tornillo
de ajuste está colocado correctamente en la ranura del pivote del punzón (5) (Fig. J).
Ɣ Ajuste, girando el punzón (5) hasta que quede bien posicionado (4) en relación a la matriz (6) (Fig. K).
Ɣ Al colocar adecuadamente el brazo de matriz (4) (el brazo de matriz debe estar empujado hasta el nal
y acoplar bien con una de las cuatro terminaciones), apriete la tuerca de jación del brazo de matriz
(3).
CAMBIO DE LAS ESCOBILLAS DE CARBÓN
Las escobillas de carbón desgastadas (de menos de 5 mm), quemadas o rotas, deben ser reemplazadas
inmediatamente. Siempre ha de cambiar ambas escobillas de carbón al mismo tiempo.
Ɣ Retirar las cubiertas de escobillas de carbón (2) (Fig. L).
Ɣ Quitar las escobillas de carbón desgastadas.
Ɣ Si necesario, retirar el polvo de carbón utilizando el aire comprimido.
Ɣ Poner nuevas escobillas de carbón. Las escobillas de carbón deberían entrar fácilmente en sus
soportes.
Ɣ Instalar las cubiertas de escobillas de carbón (2).
Al realizar el cambio de escobillas de carbón, poner la cizalla en marcha, pero sin material, y esperar
un poco hasta que las escobillas se adapten bien al conmutador del motor. El cambio de escobillas
de carbón debe ser realizado solamente por las personas cualicadas y utilizando los repuestos
originales.
Cualquier tipo de avería o defecto debe ser tratado por el servicio autorizado por el fabricante.
ESPECIFICACIÓN TÉCNICA
DATOS NOMINALES
Cizalla para chapa de metal
Parámetro Valor
Voltaje 230 V AC
Frecuencia 50 Hz
Potencia nominal 500 W
Número de ciclos de la cuchilla (sin carga) 2000 min
-1
Capacidad de corte en acero
(400 N/mm
2
) 1,6mm
(600 N/mm
2
) 1,2mm
(800 N/mm
2
) 0,8mm
Capacidad de corte en aluminio (200 N/mm
2
) 2,5mm
Ancho de vía de corte 5 mm
Diámetro mínimo del oricio de inicio 22mm
Radio mínimo de un círculo cortado 60mm
Clase de protección II
Peso 2 kg
Año de producción 2016
DATOS REFERENTES AL RUIDO Y VIBRACIONES MECÁNICAS
Nivel de presión acústica: Lp
A
= 77,3 dB(A) K = 3 dB(A)
Nivel de potencia sonora: Lw
A
= 88,3 dB(A) K = 3 dB(A)
El valor de la aceleración: a
h
= 6,4 m/s
2
K = 1,5 m/s
