95

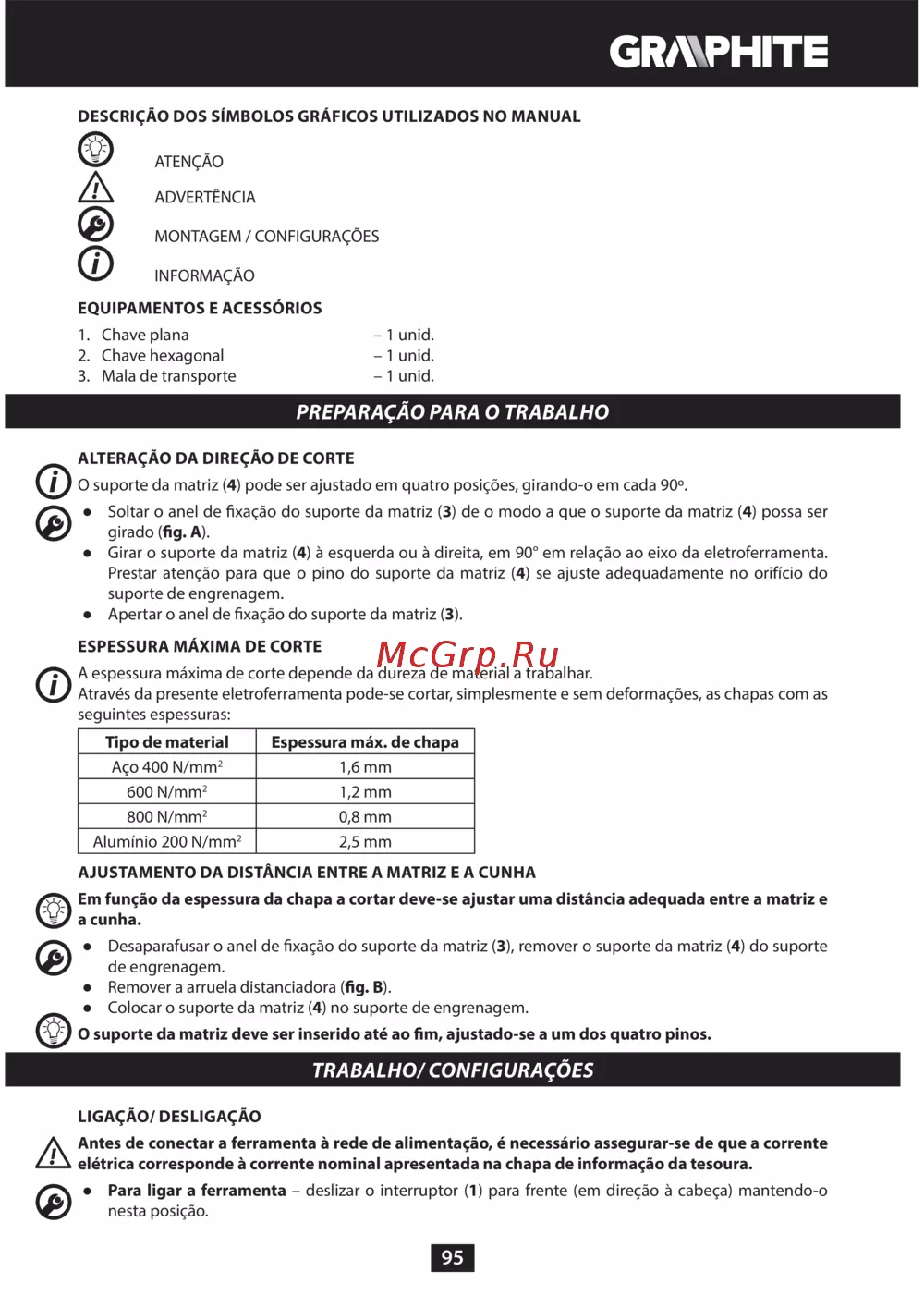

DESCRIÇÃO DOS SÍMBOLOS GRÁFICOS UTILIZADOS NO MANUAL
ATENÇÃO
ADVERTÊNCIA
MONTAGEM / CONFIGURAÇÕES
INFORMAÇÃO
EQUIPAMENTOS E ACESSÓRIOS
1. Chave plana – 1 unid.
2. Chave hexagonal – 1 unid.
3. Mala de transporte – 1 unid.
PREPARAÇÃO PARA O TRABALHO
ALTERAÇÃO DA DIREÇÃO DE CORTE
O suporte da matriz (4) pode ser ajustado em quatro posições, girando-o em cada 90º.
Ɣ Soltar o anel de xação do suporte da matriz (3) de o modo a que o suporte da matriz (4) possa ser
girado (g. A).
Ɣ Girar o suporte da matriz (4) à esquerda ou à direita, em 90° em relação ao eixo da eletroferramenta.
Prestar atenção para que o pino do suporte da matriz (4) se ajuste adequadamente no orifício do
suporte de engrenagem.
Ɣ Apertar o anel de xação do suporte da matriz (3).
ESPESSURA MÁXIMA DE CORTE
A espessura máxima de corte depende da dureza de material a trabalhar.
Através da presente eletroferramenta pode-se cortar, simplesmente e sem deformações, as chapas com as
seguintes espessuras:
Tipo de material Espessura máx. de chapa
Aço 400 N/mm
2
1,6 mm
600 N/mm
2
1,2 mm
800 N/mm
2
0,8 mm
Alumínio 200 N/mm
2
2,5 mm
AJUSTAMENTO DA DISTÂNCIA ENTRE A MATRIZ E A CUNHA
Em função da espessura da chapa a cortar deve-se ajustar uma distância adequada entre a matriz e
a cunha.
Ɣ Desaparafusar o anel de xação do suporte da matriz (3), remover o suporte da matriz (4) do suporte
de engrenagem.
Ɣ Remover a arruela distanciadora (g. B).
Ɣ Colocar o suporte da matriz (4) no suporte de engrenagem.
O suporte da matriz deve ser inserido até ao m, ajustado-se a um dos quatro pinos.
TRABALHO/ CONFIGURAÇÕES
LIGAÇÃO/ DESLIGAÇÃO
Antes de conectar a ferramenta à rede de alimentação, é necessário assegurar-se de que a corrente
elétrica corresponde à corrente nominal apresentada na chapa de informação da tesoura.
Ɣ Para ligar a ferramenta – deslizar o interruptor (1) para frente (em direção à cabeça) mantendo-o
nesta posição.
