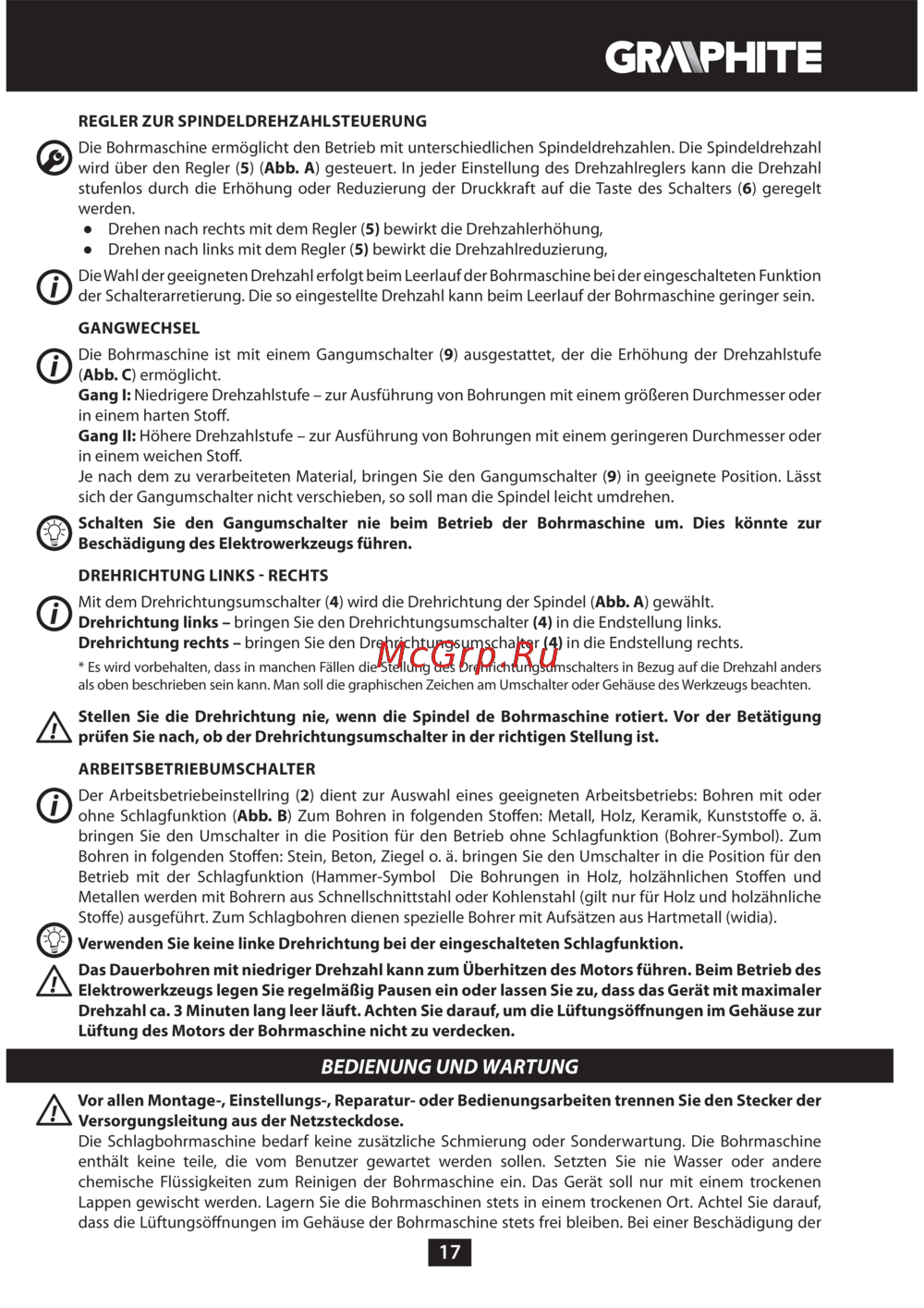

17
REGLER ZUR SPINDELDREHZAHLSTEUERUNG
Die Bohrmaschine ermöglicht den Betrieb mit unterschiedlichen Spindeldrehzahlen. Die Spindeldrehzahl
wird über den Regler (5) (Abb. A) gesteuert. In jeder Einstellung des Drehzahlreglers kann die Drehzahl
stufenlos durch die Erhöhung oder Reduzierung der Druckkraft auf die Taste des Schalters (6) geregelt
werden.
Ɣ Drehen nach rechts mit dem Regler (5) bewirkt die Drehzahlerhöhung,
Ɣ Drehen nach links mit dem Regler (5) bewirkt die Drehzahlreduzierung,
Die Wahl der geeigneten Drehzahl erfolgt beim Leerlauf der Bohrmaschine bei der eingeschalteten Funktion
der Schalterarretierung. Die so eingestellte Drehzahl kann beim Leerlauf der Bohrmaschine geringer sein.
GANGWECHSEL
Die Bohrmaschine ist mit einem Gangumschalter (9) ausgestattet, der die Erhöhung der Drehzahlstufe
(Abb. C) ermöglicht.
Gang I: Niedrigere Drehzahlstufe – zur Ausführung von Bohrungen mit einem größeren Durchmesser oder
in einem harten Stoff.
Gang II: Höhere Drehzahlstufe – zur Ausführung von Bohrungen mit einem geringeren Durchmesser oder
in einem weichen Stoff.
Je nach dem zu verarbeiteten Material, bringen Sie den Gangumschalter (9) in geeignete Position. Lässt
sich der Gangumschalter nicht verschieben, so soll man die Spindel leicht umdrehen.
Schalten Sie den Gangumschalter nie beim Betrieb der Bohrmaschine um. Dies könnte zur
Beschädigung des Elektrowerkzeugs führen.
DREHRICHTUNG LINKS RECHTS
Mit dem Drehrichtungsumschalter (4) wird die Drehrichtung der Spindel (Abb. A) gewählt.
Drehrichtung links – bringen Sie den Drehrichtungsumschalter (4) in die Endstellung links.
Drehrichtung rechts – bringen Sie den Drehrichtungsumschalter (4) in die Endstellung rechts.
* Es wird vorbehalten, dass in manchen Fällen die Stellung des Drehrichtungsumschalters in Bezug auf die Drehzahl anders
als oben beschrieben sein kann. Man soll die graphischen Zeichen am Umschalter oder Gehäuse des Werkzeugs beachten.
Stellen Sie die Drehrichtung nie, wenn die Spindel de Bohrmaschine rotiert. Vor der Betätigung
prüfen Sie nach, ob der Drehrichtungsumschalter in der richtigen Stellung ist.
ARBEITSBETRIEBUMSCHALTER
Der Arbeitsbetriebeinstellring (2) dient zur Auswahl eines geeigneten Arbeitsbetriebs: Bohren mit oder
ohne Schlagfunktion (Abb. B) Zum Bohren in folgenden Stoffen: Metall, Holz, Keramik, Kunststoffe o. ä.
bringen Sie den Umschalter in die Position für den Betrieb ohne Schlagfunktion (Bohrer-Symbol). Zum
Bohren in folgenden Stoffen: Stein, Beton, Ziegel o. ä. bringen Sie den Umschalter in die Position für den
Betrieb mit der Schlagfunktion (Hammer-Symbol Die Bohrungen in Holz, holzähnlichen Stoffen und
Metallen werden mit Bohrern aus Schnellschnittstahl oder Kohlenstahl (gilt nur für Holz und holzähnliche
Stoffe) ausgeführt. Zum Schlagbohren dienen spezielle Bohrer mit Aufsätzen aus Hartmetall (widia).
Verwenden Sie keine linke Drehrichtung bei der eingeschalteten Schlagfunktion.
Das Dauerbohren mit niedriger Drehzahl kann zum Überhitzen des Motors führen. Beim Betrieb des
Elektrowerkzeugs legen Sie regelmäßig Pausen ein oder lassen Sie zu, dass das Gerät mit maximaler
Drehzahl ca. 3 Minuten lang leer läuft. Achten Sie darauf, um die Lüftungsönungen im Gehäuse zur
Lüftung des Motors der Bohrmaschine nicht zu verdecken.
BEDIENUNG UND WARTUNG
Vor allen Montage-, Einstellungs-, Reparatur- oder Bedienungsarbeiten trennen Sie den Stecker der
Versorgungsleitung aus der Netzsteckdose.
Die Schlagbohrmaschine bedarf keine zusätzliche Schmierung oder Sonderwartung. Die Bohrmaschine
enthält keine teile, die vom Benutzer gewartet werden sollen. Setzten Sie nie Wasser oder andere
chemische Flüssigkeiten zum Reinigen der Bohrmaschine ein. Das Gerät soll nur mit einem trockenen
Lappen gewischt werden. Lagern Sie die Bohrmaschinen stets in einem trockenen Ort. Achtel Sie darauf,
dass die Lüftungsöffnungen im Gehäuse der Bohrmaschine stets frei bleiben. Bei einer Beschädigung der
