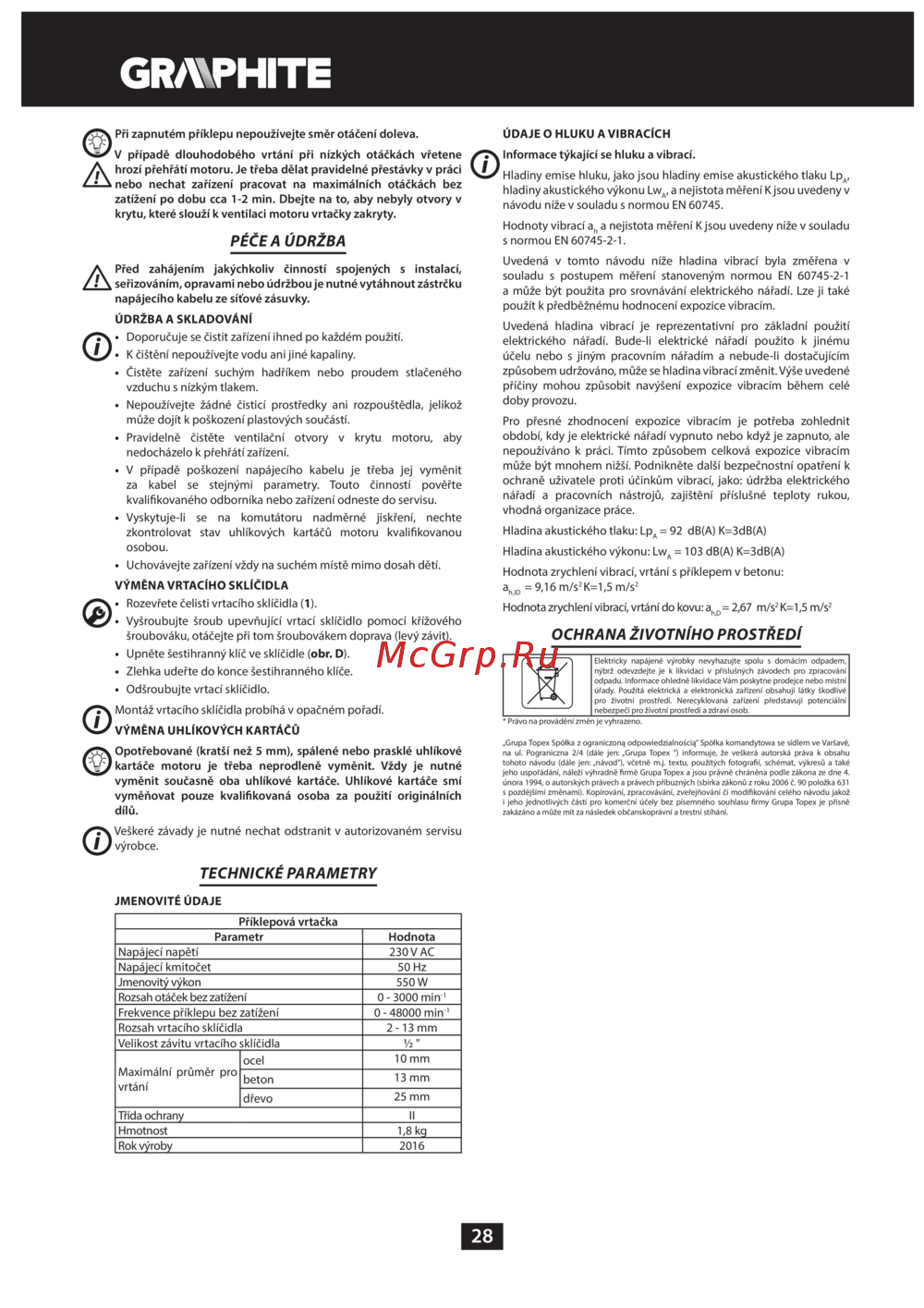

GRAPHITE 58G735 [28/64] Technické parametry
![GRAPHITE 58G735 [28/64] Technické parametry](/views2/1382138/page28/bg1c.png)
28
Při zapnutém příklepu nepoužívejte směr otáčení doleva.
V případě dlouhodobého vrtání při nízkých otáčkách vřetene
hrozí přehřátí motoru. Je třeba dělat pravidelné přestávky v práci
nebo nechat zařízení pracovat na maximálních otáčkách bez
zatížení po dobu cca 1-2 min. Dbejte na to, aby nebyly otvory v
krytu, které slouží k ventilaci motoru vrtačky zakryty.
PÉČE A ÚDRŽBA
Před zahájením jakýchkoliv činností spojených s instalací,
seřizováním, opravami nebo údržbou je nutné vytáhnout zástrčku
napájecího kabelu ze síťové zásuvky.
ÚDRŽBA A SKLADOVÁNÍ
• Doporučuje se čistit zařízení ihned po každém použití.
• K čištění nepoužívejte vodu ani jiné kapaliny.
• Čistěte zařízení suchým hadříkem nebo proudem stlačeného
vzduchu s nízkým tlakem.
• Nepoužívejte žádné čisticí prostředky ani rozpouštědla, jelikož
může dojít k poškození plastových součástí.
• Pravidelně čistěte ventilační otvory v krytu motoru, aby
nedocházelo k přehřátí zařízení.
• V případě poškození napájecího kabelu je třeba jej vyměnit
za kabel se stejnými parametry. Touto činností pověřte
kvalikovaného odborníka nebo zařízení odneste do servisu.
• Vyskytuje-li se na komutátoru nadměrné jiskření, nechte
zkontrolovat stav uhlíkových kartáčů motoru kvalikovanou
osobou.
• Uchovávejte zařízení vždy na suchém místě mimo dosah dětí.
VÝMĚNA VRTACÍHO SKLÍČIDLA
• Rozevřete čelisti vrtacího sklíčidla (1).
• Vyšroubujte šroub upevňující vrtací sklíčidlo pomocí křížového
šroubováku, otáčejte při tom šroubovákem doprava (levý závit).
• Upněte šestihranný klíč ve sklíčidle (obr. D).
• Zlehka udeřte do konce šestihranného klíče.
• Odšroubujte vrtací sklíčidlo.
Montáž vrtacího sklíčidla probíhá v opačném pořadí.
VÝMĚNA UHLÍKOVÝCH KARTÁČŮ
Opotřebované (kratší než 5 mm), spálené nebo prasklé uhlíkové
kartáče motoru je třeba neprodleně vyměnit. Vždy je nutné
vyměnit současně oba uhlíkové kartáče. Uhlíkové kartáče smí
vyměňovat pouze kvalikovaná osoba za použití originálních
dílů.
Veškeré závady je nutné nechat odstranit v autorizovaném servisu
výrobce.
TECHNICKÉ PARAMETRY
JMENOVITÉ ÚDAJE
Příklepová vrtačka
Parametr Hodnota
Napájecí napětí 230 V AC
Napájecí kmitočet 50 Hz
Jmenovitý výkon 550 W
Rozsah otáček bez zatížení 0 - 3000 min
-1
Frekvence příklepu bez zatížení 0 - 48000 min
-1
Rozsah vrtacího sklíčidla 2 - 13 mm
Velikost závitu vrtacího sklíčidla ½ "
Maximální průměr pro
vrtání
ocel
10 mm
beton
13 mm
dřevo
25 mm
Třída ochrany II
Hmotnost 1,8 kg
Rok výroby 2016
ÚDAJE O HLUKU A VIBRACÍCH
Informace týkající se hluku a vibrací.
Hladiny emise hluku, jako jsou hladiny emise akustického tlaku Lp
A
,
hladiny akustického výkonu Lw
A
, a nejistota měření K jsou uvedeny v
návodu níže v souladu s normou EN 60745.
Hodnoty vibrací a
h
a nejistota měření K jsou uvedeny níže v souladu
s normou EN 60745-2-1.
Uvedená v tomto návodu níže hladina vibrací byla změřena v
souladu s postupem měření stanoveným normou EN 60745-2-1
a může být použita pro srovnávání elektrického nářadí. Lze ji také
použít k předběžnému hodnocení expozice vibracím.
Uvedená hladina vibrací je reprezentativní pro základní použití
elektrického nářadí. Bude-li elektrické nářadí použito k jinému
účelu nebo s jiným pracovním nářadím a nebude-li dostačujícím
způsobem udržováno, může se hladina vibrací změnit. Výše uvedené
příčiny mohou způsobit navýšení expozice vibracím během celé
doby provozu.
Pro přesné zhodnocení expozice vibracím je potřeba zohlednit
období, kdy je elektrické nářadí vypnuto nebo když je zapnuto, ale
nepoužíváno k práci. Tímto způsobem celková expozice vibracím
může být mnohem nižší. Podnikněte další bezpečnostní opatření k
ochraně uživatele proti účinkům vibrací, jako: údržba elektrického
nářadí a pracovních nástrojů, zajištění příslušné teploty rukou,
vhodná organizace práce.
Hladina akustického tlaku: Lp
A
= 92 dB(A) K=3dB(A)
Hladina akustického výkonu: Lw
A
= 103 dB(A) K=3dB(A)
Hodnota zrychlení vibrací, vrtání s příklepem v betonu:
a
h,ID
= 9,16 m/s
2
K=1,5 m/s
2
Hodnota zrychlení vibrací, vrtání do kovu: a
h,D
= 2,67 m/s
2
K=1,5 m/s
2
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem,
nýbrž odevzdejte je k likvidaci v příslušných závodech pro zpracování
odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní
úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé
pro životní prostředí. Nerecyklovaná zařízení představují potenciální
nebezpečí pro životní prostředí a zdraví osob.
* Právo na provádění změn je vyhrazeno.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Varšavě,
na ul. Pograniczna 2/4 (dále jen: „Grupa Topex ”) informuje, že veškerá autorská práva k obsahu
tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotograí, schémat, výkresů a také
jeho uspořádání, náleží výhradně rmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4.
února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631
s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modikování celého návodu jakož
i jeho jednotlivých částí pro komerční účely bez písemného souhlasu rmy Grupa Topex je přísně
zakázáno a může mít za následek občanskoprávní a trestní stíhání.
