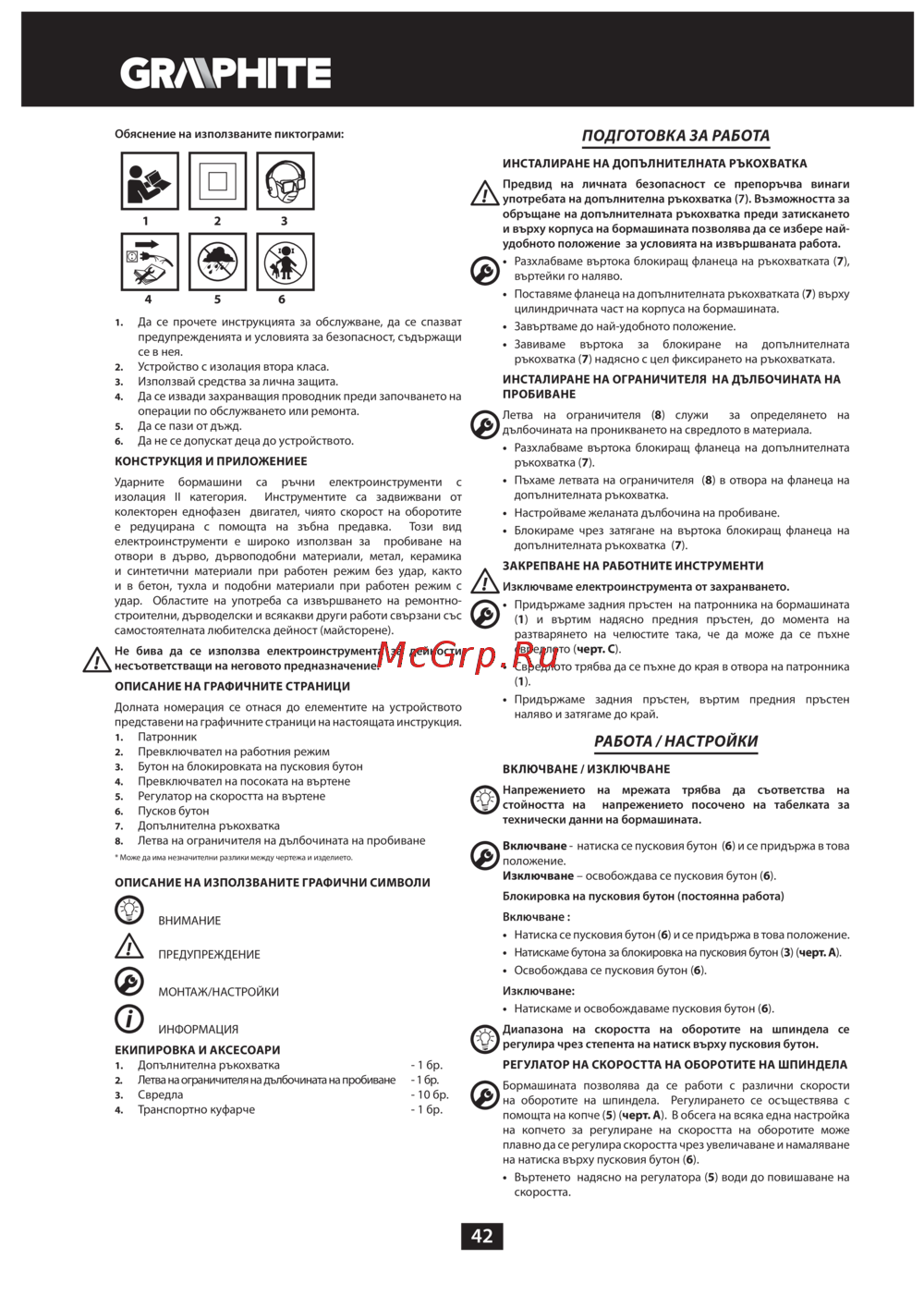

42
Обяснение на използваните пиктограми:
1 2 3
4 5 6
1. Да се прочете инструкцията за обслужване, да се спазват
предупрежденията и условията за безопасност, съдържащи
се в нея.
2. Устройство с изолация втора класа.
3. Използвай средства за лична защита.
4. Да се извади захранващия проводник преди започването на
операции по обслужването или ремонта.
5. Да се пази от дъжд.
6. Да не се допускат деца до устройството.
КОНСТРУКЦИЯ И ПРИЛОЖЕНИЕE
Ударните бормашини са ръчни електроинструменти с
изолация II категория. Инструментите са задвижвани от
колекторен еднофазен двигател, чиято скорост на оборотите
е редуцирана с помощта на зъбна предавка. Този вид
електроинструменти е широко използван за пробиване на
отвори в дърво, дървоподобни материали, метал, керамика
и синтетични материали при работен режим без удар, както
и в бетон, тухла и подобни материали при работен режим с
удар. Областите на употреба са извършването на ремонтно-
строителни, дърводелски и всякакви други работи свързани със
самостоятелната любителска дейност (майсторене).
Не бива да се използва електроинструмента за дейности
несъответстващи на неговото предназначение.
ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ
Долната номерация се отнася до елементите на устройството
представени на графичните страници на настоящата инструкция.
1. Патронник
2. Превключвател на работния режим
3. Бутон на блокировката на пусковия бутон
4. Превключвател на посоката на въртене
5. Регулатор на скоростта на въртене
6. Пусков бутон
7. Допълнителна ръкохватка
8. Летва на ограничителя на дълбочината на пробиване
* Може да има незначителни разлики между чертежа и изделието.
ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
МОНТАЖ/НАСТРОЙКИ
ИНФОРМАЦИЯ
ЕКИПИРОВКА И АКСЕСОАРИ
1. Допълнителна ръкохватка - 1 бр.
2. Летва на ограничителя на дълбочината на пробиване - 1 бр.
3. Свредла - 10 бр.
4. Транспортно куфарче - 1 бр.
ПОДГОТОВКА ЗА РАБОТА
ИНСТАЛИРАНЕ НА ДОПЪЛНИТЕЛНАТА РЪКОХВАТКА
Предвид на личната безопасност се препоръчва винаги
употребата на допълнителна ръкохватка (7). Възможността за
обръщане на допълнителната ръкохватка преди затискането
и върху корпуса на бормашината позволява да се избере най-
удобното положение за условията на извършваната работа.
• Разхлабваме въртока блокиращ фланеца на ръкохватката (7),
въртейки го наляво.
• Поставяме фланеца на допълнителната ръкохватката (7) върху
цилиндричната част на корпуса на бормашината.
• Завъртваме до най-удобното положение.
• Завиваме въртока за блокиране на допълнителната
ръкохватка (7) надясно с цел фиксирането на ръкохватката.
ИНСТАЛИРАНЕ НА ОГРАНИЧИТЕЛЯ НА ДЪЛБОЧИНАТА НА
ПРОБИВАНЕ
Летва на ограничителя (8) служи за определянето на
дълбочината на проникването на свредлото в материала.
• Разхлабваме въртока блокиращ фланеца на допълнителната
ръкохватка (7).
• Пъхаме летвата на ограничителя (8) в отвора на фланеца на
допълнителната ръкохватка.
• Настройваме желаната дълбочина на пробиване.
• Блокираме чрез затягане на въртока блокиращ фланеца на
допълнителната ръкохватка (7).
ЗАКРЕПВАНЕ НА РАБОТНИТЕ ИНСТРУМЕНТИ
Изключваме електроинструмента от захранването.
• Придържаме задния пръстен на патронника на бормашината
(1) и въртим надясно предния пръстен, до момента на
разтварянето на челюстите така, че да може да се пъхне
свредлото (черт. С).
• Свредлото трябва да се пъхне до края в отвора на патронника
(1).
• Придържаме задния пръстен, въртим предния пръстен
наляво и затягаме до край.
РАБОТА / НАСТРОЙКИ
ВКЛЮЧВАНЕ / ИЗКЛЮЧВАНЕ
Напрежението на мрежата трябва да съответства на
стойността на напрежението посочено на табелката за
технически данни на бормашината.
Включване - натиска се пусковия бутон (6) и се придържа в това
положение.
Изключване – освобождава се пусковия бутон (6).
Блокировка на пусковия бутон (постоянна работа)
Включване :
• Натиска се пусковия бутон (6) и се придържа в това положение.
• Натискаме бутона за блокировка на пусковия бутон (3) (черт. A).
• Освобождава се пусковия бутон (6).
Изключване:
• Натискаме и освобождаваме пусковия бутон (6).
Диапазона на скоростта на оборотите на шпиндела се
регулира чрез степента на натиск върху пусковия бутон.
РЕГУЛАТОР НА СКОРОСТТА НА ОБОРОТИТЕ НА ШПИНДЕЛА
Бормашината позволява да се работи с различни скорости
на оборотите на шпиндела. Регулирането се осъществява с
помощта на копче (5) (черт. A). В обсега на всяка една настройка
на копчето за регулиране на скоростта на оборотите може
плавно да се регулира скоростта чрез увеличаване и намаляване
на натиска върху пусковия бутон (6).
• Въртенето надясно на регулатора (5) води до повишаване на
скоростта.
