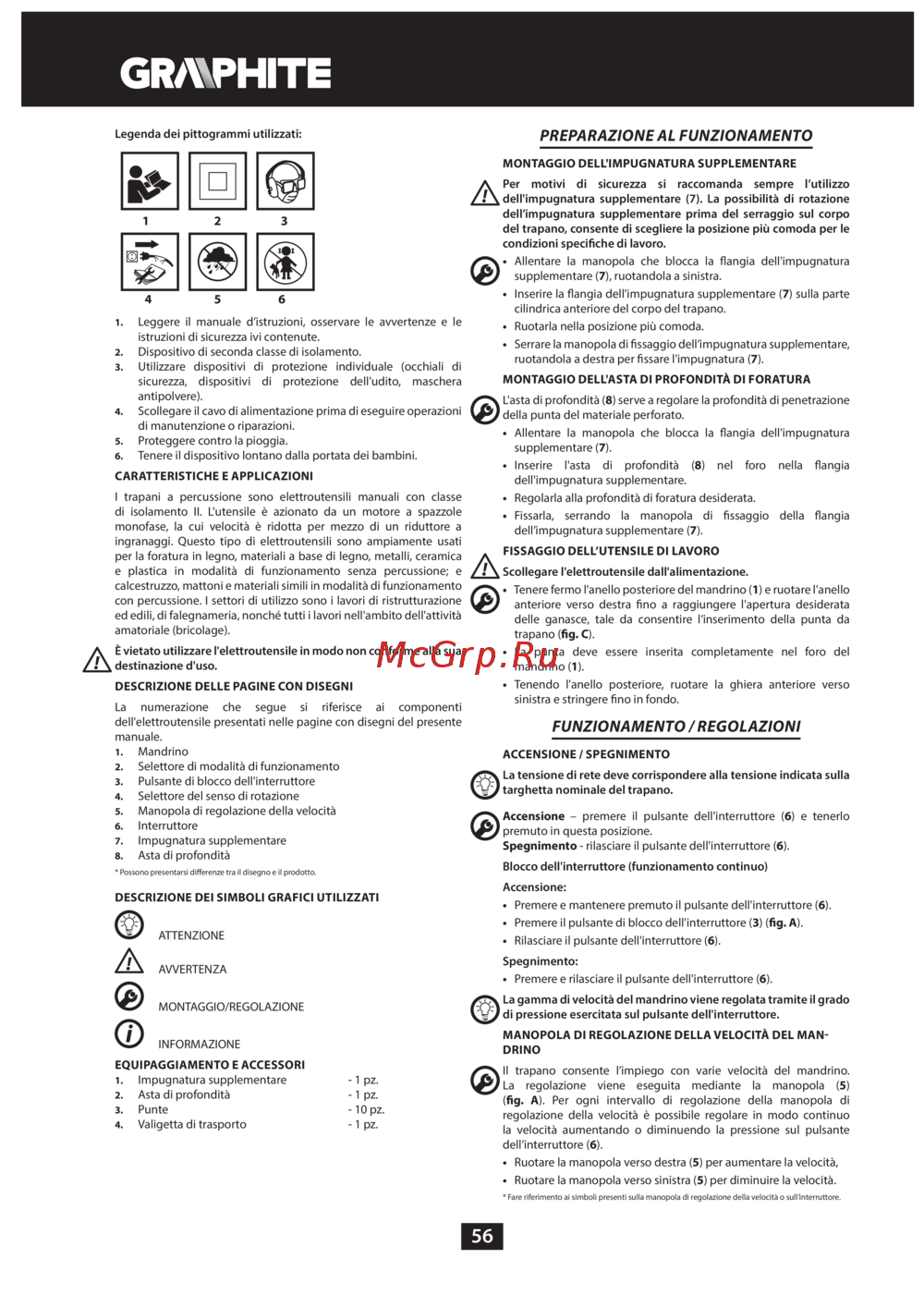

56
Legenda dei pittogrammi utilizzati:
1 2 3
4 5 6
1. Leggere il manuale d’istruzioni, osservare le avvertenze e le
istruzioni di sicurezza ivi contenute.
2. Dispositivo di seconda classe di isolamento.
3. Utilizzare dispositivi di protezione individuale (occhiali di
sicurezza, dispositivi di protezione dell'udito, maschera
antipolvere).
4. Scollegare il cavo di alimentazione prima di eseguire operazioni
di manutenzione o riparazioni.
5. Proteggere contro la pioggia.
6. Tenere il dispositivo lontano dalla portata dei bambini.
CARATTERISTICHE E APPLICAZIONI
I trapani a percussione sono elettroutensili manuali con classe
di isolamento II. L'utensile è azionato da un motore a spazzole
monofase, la cui velocità è ridotta per mezzo di un riduttore a
ingranaggi. Questo tipo di elettroutensili sono ampiamente usati
per la foratura in legno, materiali a base di legno, metalli, ceramica
e plastica in modalità di funzionamento senza percussione; e
calcestruzzo, mattoni e materiali simili in modalità di funzionamento
con percussione. I settori di utilizzo sono i lavori di ristrutturazione
ed edili, di falegnameria, nonché tutti i lavori nell'ambito dell'attività
amatoriale (bricolage).
È vietato utilizzare l'elettroutensile in modo non conforme alla sua
destinazione d'uso.
DESCRIZIONE DELLE PAGINE CON DISEGNI
La numerazione che segue si riferisce ai componenti
dell'elettroutensile presentati nelle pagine con disegni del presente
manuale.
1. Mandrino
2. Selettore di modalità di funzionamento
3. Pulsante di blocco dell'interruttore
4. Selettore del senso di rotazione
5. Manopola di regolazione della velocità
6. Interruttore
7. Impugnatura supplementare
8. Asta di profondità
* Possono presentarsi dierenze tra il disegno e il prodotto.
DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI
ATTENZIONE
AVVERTENZA
MONTAGGIO/REGOLAZIONE
INFORMAZIONE
EQUIPAGGIAMENTO E ACCESSORI
1. Impugnatura supplementare - 1 pz.
2. Asta di profondità - 1 pz.
3. Punte - 10 pz.
4. Valigetta di trasporto - 1 pz.
PREPARAZIONE AL FUNZIONAMENTO
MONTAGGIO DELL'IMPUGNATURA SUPPLEMENTARE
Per motivi di sicurezza si raccomanda sempre l’utilizzo
dell'impugnatura supplementare (7). La possibilità di rotazione
dell’impugnatura supplementare prima del serraggio sul corpo
del trapano, consente di scegliere la posizione più comoda per le
condizioni speciche di lavoro.
• Allentare la manopola che blocca la angia dell'impugnatura
supplementare (7), ruotandola a sinistra.
• Inserire la angia dell'impugnatura supplementare (7) sulla parte
cilindrica anteriore del corpo del trapano.
• Ruotarla nella posizione più comoda.
• Serrare la manopola di ssaggio dell’impugnatura supplementare,
ruotandola a destra per ssare l'impugnatura (7).
MONTAGGIO DELL'ASTA DI PROFONDITÀ DI FORATURA
L'asta di profondità (8) serve a regolare la profondità di penetrazione
della punta del materiale perforato.
• Allentare la manopola che blocca la angia dell'impugnatura
supplementare (7).
• Inserire l'asta di profondità (8) nel foro nella angia
dell'impugnatura supplementare.
• Regolarla alla profondità di foratura desiderata.
• Fissarla, serrando la manopola di ssaggio della angia
dell’impugnatura supplementare (7).
FISSAGGIO DELL’UTENSILE DI LAVORO
Scollegare l'elettroutensile dall'alimentazione.
• Tenere fermo l'anello posteriore del mandrino (1) e ruotare l'anello
anteriore verso destra no a raggiungere l'apertura desiderata
delle ganasce, tale da consentire l’inserimento della punta da
trapano (g. C).
• La punta deve essere inserita completamente nel foro del
mandrino (
1).
• Tenendo l'anello posteriore, ruotare la ghiera anteriore verso
sinistra e stringere no in fondo.
FUNZIONAMENTO / REGOLAZIONI
ACCENSIONE / SPEGNIMENTO
La tensione di rete deve corrispondere alla tensione indicata sulla
targhetta nominale del trapano.
Accensione – premere il pulsante dell'interruttore (6) e tenerlo
premuto in questa posizione.
Spegnimento - rilasciare il pulsante dell'interruttore (6).
Blocco dell'interruttore (funzionamento continuo)
Accensione:
• Premere e mantenere premuto il pulsante dell'interruttore (6).
• Premere il pulsante di blocco dell'interruttore (3) (g. A).
• Rilasciare il pulsante dell'interruttore (6).
Spegnimento:
• Premere e rilasciare il pulsante dell'interruttore (6).
La gamma di velocità del mandrino viene regolata tramite il grado
di pressione esercitata sul pulsante dell'interruttore.
MANOPOLA DI REGOLAZIONE DELLA VELOCITÀ DEL MAN-
DRINO
Il trapano consente l’impiego con varie velocità del mandrino.
La regolazione viene eseguita mediante la manopola (5)
(g. A). Per ogni intervallo di regolazione della manopola di
regolazione della velocità è possibile regolare in modo continuo
la velocità aumentando o diminuendo la pressione sul pulsante
dell’interruttore (6).
• Ruotare la manopola verso destra (5) per aumentare la velocità,
• Ruotare la manopola verso sinistra (5) per diminuire la velocità.
* Fare riferimento ai simboli presenti sulla manopola di regolazione della velocità o sull’interruttore.
