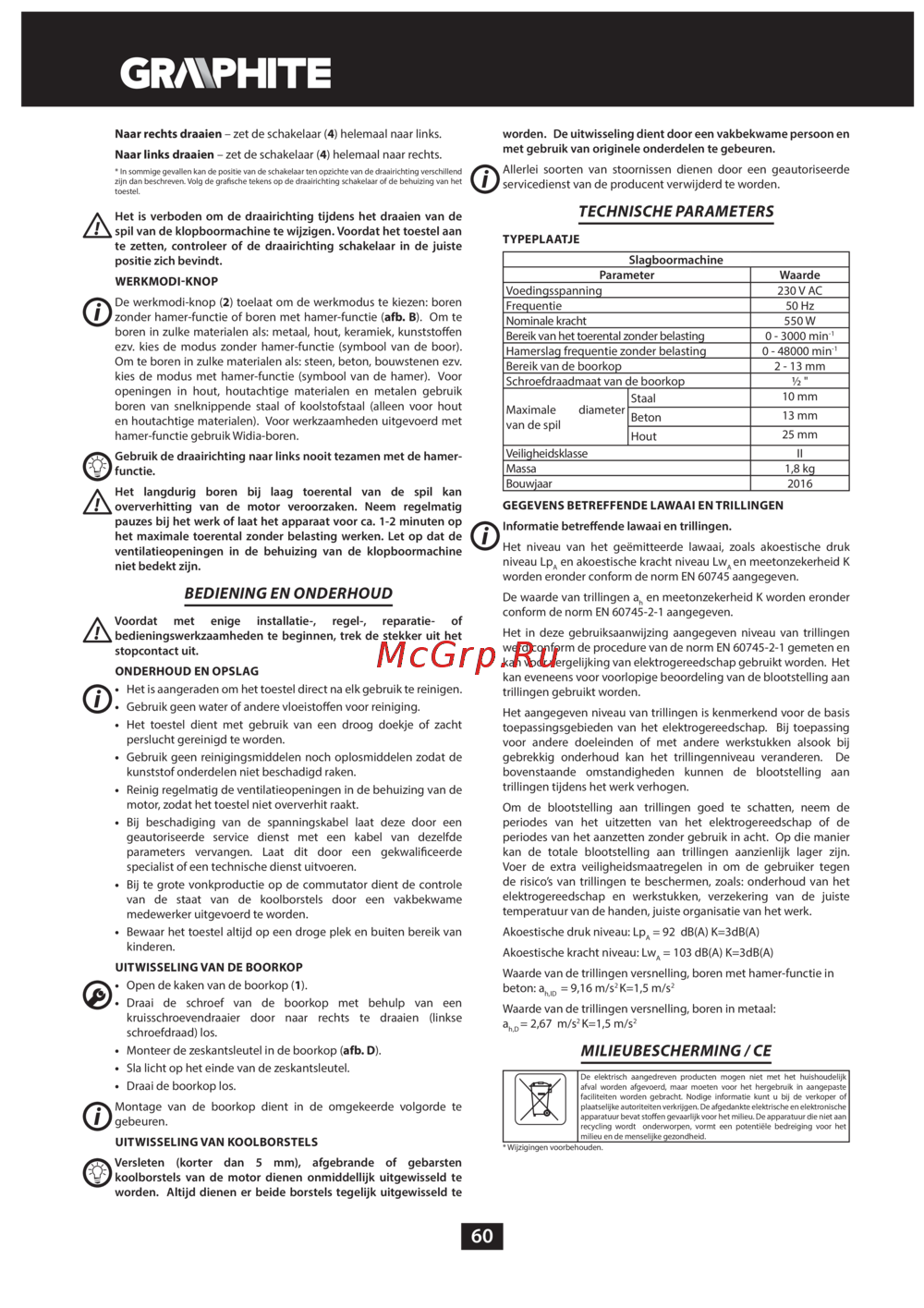

60
Naar rechts draaien – zet de schakelaar (4) helemaal naar links.
Naar links draaien – zet de schakelaar (4) helemaal naar rechts.
* In sommige gevallen kan de positie van de schakelaar ten opzichte van de draairichting verschillend
zijn dan beschreven. Volg de grasche tekens op de draairichting schakelaar of de behuizing van het
toestel.
Het is verboden om de draairichting tijdens het draaien van de
spil van de klopboormachine te wijzigen. Voordat het toestel aan
te zetten, controleer of de draairichting schakelaar in de juiste
positie zich bevindt.
WERKMODI-KNOP
De werkmodi-knop (2) toelaat om de werkmodus te kiezen: boren
zonder hamer-functie of boren met hamer-functie (afb. B). Om te
boren in zulke materialen als: metaal, hout, keramiek, kunststoen
ezv. kies de modus zonder hamer-functie (symbool van de boor).
Om te boren in zulke materialen als: steen, beton, bouwstenen ezv.
kies de modus met hamer-functie (symbool van de hamer). Voor
openingen in hout, houtachtige materialen en metalen gebruik
boren van snelknippende staal of koolstofstaal (alleen voor hout
en houtachtige materialen). Voor werkzaamheden uitgevoerd met
hamer-functie gebruik Widia-boren.
Gebruik de draairichting naar links nooit tezamen met de hamer-
functie.
Het langdurig boren bij laag toerental van de spil kan
oververhitting van de motor veroorzaken. Neem regelmatig
pauzes bij het werk of laat het apparaat voor ca. 1-2 minuten op
het maximale toerental zonder belasting werken. Let op dat de
ventilatieopeningen in de behuizing van de klopboormachine
niet bedekt zijn.
BEDIENING EN ONDERHOUD
Voordat met enige installatie-, regel-, reparatie- of
bedieningswerkzaamheden te beginnen, trek de stekker uit het
stopcontact uit.
ONDERHOUD EN OPSLAG
• Het is aangeraden om het toestel direct na elk gebruik te reinigen.
• Gebruik geen water of andere vloeistoen voor reiniging.
• Het toestel dient met gebruik van een droog doekje of zacht
perslucht gereinigd te worden.
• Gebruik geen reinigingsmiddelen noch oplosmiddelen zodat de
kunststof onderdelen niet beschadigd raken.
• Reinig regelmatig de ventilatieopeningen in de behuizing van de
motor, zodat het toestel niet oververhit raakt.
• Bij beschadiging van de spanningskabel laat deze door een
geautoriseerde service dienst met een kabel van dezelfde
parameters vervangen. Laat dit door een gekwaliceerde
specialist of een technische dienst uitvoeren.
• Bij te grote vonkproductie op de commutator dient de controle
van de staat van de koolborstels door een vakbekwame
medewerker uitgevoerd te worden.
• Bewaar het toestel altijd op een droge plek en buiten bereik van
kinderen.
UITWISSELING VAN DE BOORKOP
• Open de kaken van de boorkop (1).
• Draai de schroef van de boorkop met behulp van een
kruisschroevendraaier door naar rechts te draaien (linkse
schroefdraad) los.
• Monteer de zeskantsleutel in de boorkop (afb. D).
• Sla licht op het einde van de zeskantsleutel.
• Draai de boorkop los.
Montage van de boorkop dient in de omgekeerde volgorde te
gebeuren.
UITWISSELING VAN KOOLBORSTELS
Versleten (korter dan 5 mm), afgebrande of gebarsten
koolborstels van de motor dienen onmiddellijk uitgewisseld te
worden. Altijd dienen er beide borstels tegelijk uitgewisseld te
worden. De uitwisseling dient door een vakbekwame persoon en
met gebruik van originele onderdelen te gebeuren.
Allerlei soorten van stoornissen dienen door een geautoriseerde
servicedienst van de producent verwijderd te worden.
TECHNISCHE PARAMETERS
TYPEPLAATJE
Slagboormachine
Parameter Waarde
Voedingsspanning 230 V AC
Frequentie 50 Hz
Nominale kracht 550 W
Bereik van het toerental zonder belasting 0 - 3000 min
-1
Hamerslag frequentie zonder belasting 0 - 48000 min
-1
Bereik van de boorkop 2 - 13 mm
Schroefdraadmaat van de boorkop ½ "
Maximale diameter
van de spil
Staal
10 mm
Beton
13 mm
Hout
25 mm
Veiligheidsklasse II
Massa 1,8 kg
Bouwjaar 2016
GEGEVENS BETREFFENDE LAWAAI EN TRILLINGEN
Informatie betreende lawaai en trillingen.
Het niveau van het geëmitteerde lawaai, zoals akoestische druk
niveau Lp
A
en akoestische kracht niveau Lw
A
en meetonzekerheid K
worden eronder conform de norm EN 60745 aangegeven.
De waarde van trillingen a
h
en meetonzekerheid K worden eronder
conform de norm EN 60745-2-1 aangegeven.
Het in deze gebruiksaanwijzing aangegeven niveau van trillingen
werd conform de procedure van de norm EN 60745-2-1 gemeten en
kan voor vergelijking van elektrogereedschap gebruikt worden. Het
kan eveneens voor voorlopige beoordeling van de blootstelling aan
trillingen gebruikt worden.
Het aangegeven niveau van trillingen is kenmerkend voor de basis
toepassingsgebieden van het elektrogereedschap. Bij toepassing
voor andere doeleinden of met andere werkstukken alsook bij
gebrekkig onderhoud kan het trillingenniveau veranderen. De
bovenstaande omstandigheden kunnen de blootstelling aan
trillingen tijdens het werk verhogen.
Om de blootstelling aan trillingen goed te schatten, neem de
periodes van het uitzetten van het elektrogereedschap of de
periodes van het aanzetten zonder gebruik in acht. Op die manier
kan de totale blootstelling aan trillingen aanzienlijk lager zijn.
Voer de extra veiligheidsmaatregelen in om de gebruiker tegen
de risico’s van trillingen te beschermen, zoals: onderhoud van het
elektrogereedschap en werkstukken, verzekering van de juiste
temperatuur van de handen, juiste organisatie van het werk.
Akoestische druk niveau: Lp
A
= 92 dB(A) K=3dB(A)
Akoestische kracht niveau: Lw
A
= 103 dB(A) K=3dB(A)
Waarde van de trillingen versnelling, boren met hamer-functie in
beton: a
h,ID
= 9,16 m/s
2
K=1,5 m/s
2
Waarde van de trillingen versnelling, boren in metaal:
a
h,D
= 2,67 m/s
2
K=1,5 m/s
2
MILIEUBESCHERMING / CE
De elektrisch aangedreven producten mogen niet met het huishoudelijk
afval worden afgevoerd, maar moeten voor het hergebruik in aangepaste
faciliteiten worden gebracht. Nodige informatie kunt u bij de verkoper of
plaatselijke autoriteiten verkrijgen. De afgedankte elektrische en elektronische
apparatuur bevat stoen gevaarlijk voor het milieu. De apparatuur die niet aan
recycling wordt onderworpen, vormt een potentiële bedreiging voor het
milieu en de menselijke gezondheid.
* Wijzigingen voorbehouden.
