Italiano | 111
Bosch Power Tools 1 609 929 T49 | (19.11.09)
Descrizione del funzionamento
Leggere tutte le avvertenze di pe-
ricolo e le istruzioni operative. In
caso di mancato rispetto delle av-
vertenze di pericolo e delle istruzio-
ni operative si potrà creare il peri-
colo di scosse elettriche, incendi
e/o incidenti gravi.
Uso conforme alle norme
L’elettroutensile è idoneo per essere utilizzato
come macchina fissa per tagli longitudinali e tra-
sversali nel legno seguendo un corso diritto del
taglio. Entro tali utilizzazioni sono possibili an-
goli obliqui orizzontali da –60° fino a +60° ed
angoli obliqui verticali da 90° fino a 45°.
La prestazione dell’elettroutensile è prevista
per tagliare legno duro e legno tenero come pu-
re pannelli di masonite e pannelli in fibra.
L'elettroutensile nel funzionamento come sega
circolare da tavolo non è omologato per il taglio
di alluminio oppure altri metalli non ferrosi.
Componenti illustrati
La numerazione dei componenti illustrati si rife-
risce alla rappresentazione dell’elettroutensile
sulle pagine con le rappresentazione grafiche.
1 Slitta scorrevole
2 Prolunga del banco
3 Piastra di posizionamento
4 Cuneo separatore
5 Attacchi per aspirazione sulla cuffia di prote-
zione
6 Cuffia di protezione
7 Etichetta adesiva per contrassegnare la
linea di taglio
8 Guida parallela
9 Allargamento del banco
10 Guida parallela dell’allargamento del
tavolo 9
11 Tavolo per troncare multiuso
12 Manovella per sollevamento ed abbassa-
mento della lama di taglio
13 Scala per distanza tra lama di taglio e guida
parallela 8
14 Pulsante ARRESTO D’EMERGENZA
15 Scanalatura di guida per guida parallela 8
16 Battuta di guida angolare

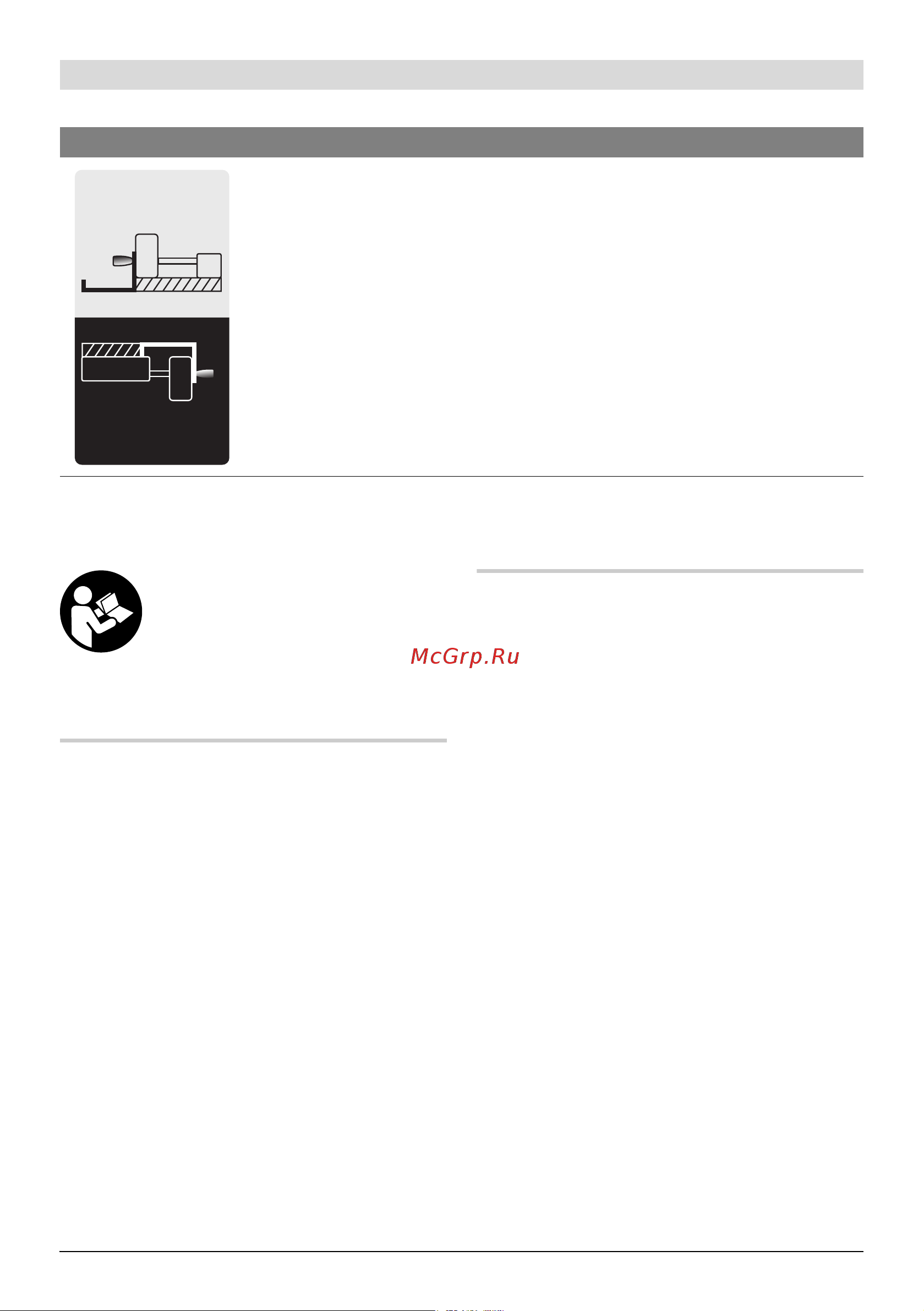

Indica le possibili posizioni della guida parallela sull’allarga-
mento del banco.
La colorazione dell’etichetta adesiva corrisponde ad i colori
della scala sulla barra di guida anteriore. A seconda della posi-
zione della guida parallela, la scala graduata indica la distanza
rispetto alla lama di taglio.
Simbolo Significato
140mm - 250mm
220mm - 520mm
