210 | Eλληνικά
1 609 929 T49 | (19.11.09) Bosch Power Tools
Περιγραφή λειτουργίας
Διαβάστε όλες τις προειδοποιητι-
κές υποδείξεις. Αμέλειες κατά την
τήρηση των προειδοποιητικών υπο-
δείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, κίνδυνο πυρκαγιάς
ή/και σοβαρούς τραυματισμούς.
Χρήση σύμφωνα με τον προορισμό
Το ηλεκτρικό εργαλείο προορίζεται, στερεωμένο
σε σταθερή βάση, για τη διεξαγωγή σε ξύλο
διαμηκών και εγκάρσιων τομών με ευθεία
διαδρομή κοπής. Είναι επίσης δυνατή και η
διεξαγωγή οριζόντιων φαλτσοτομών υπό γωνία
60° έως +60° και κάθετων φαλτσοτομών από
90° έως 45°
Η ισχύς του ηλεκτρικού εργαλείου είναι επαρκής
για το πριόνισμα σκληρών και μαλακών ξύλων
καθώς επίσης και μοριοσανίδων και ινωδών
πλακών.
Το ηλεκτρικό εργαλείο στη λειτουργία ως
επιτραπέζιο δισκοπρίονο δεν επιτρέπεται να
χρησιμοποιείται για το πριόνισμα αλουμινίου ή
άλλων μη σιδηρούχων μετάλλων.
Απεικονιζόμενα στοιχεία
Η αριθμοδότηση των απεικονιζόμενων στοιχείων
βασίζεται στην απεικόνιση του ηλεκτρικού
εργαλείου στις σελίδες με τα γραφικά.
1 Συρόμενος οδηγός
2 Επιμήκυνση τραπεζιού
3 Πλάκα στήριξης
4 Σφήνα
5 Στήριγμα αναρρόφησης στον προφυλακτήρα
6 Προφυλακτήρας
7 Αυτοκόλλητο για σημάδεμα της γραμμής
κοπής
8 Οδηγός παραλλήλων
9 Πλάγια επέκταση τραπεζιού
10 Οδηγός παραλλήλων της πλάγιας επέκτασης
τραπεζιού 9
11 Τραπέζι σέγας
12 Χειροκίνητος τροχός για το κατέβασμα και το
ανέβασμα του πριονόδισκου
13 Κλίμακα για την απόσταση του πριονόδισκου
από τον οδηγό παραλλήλων 8

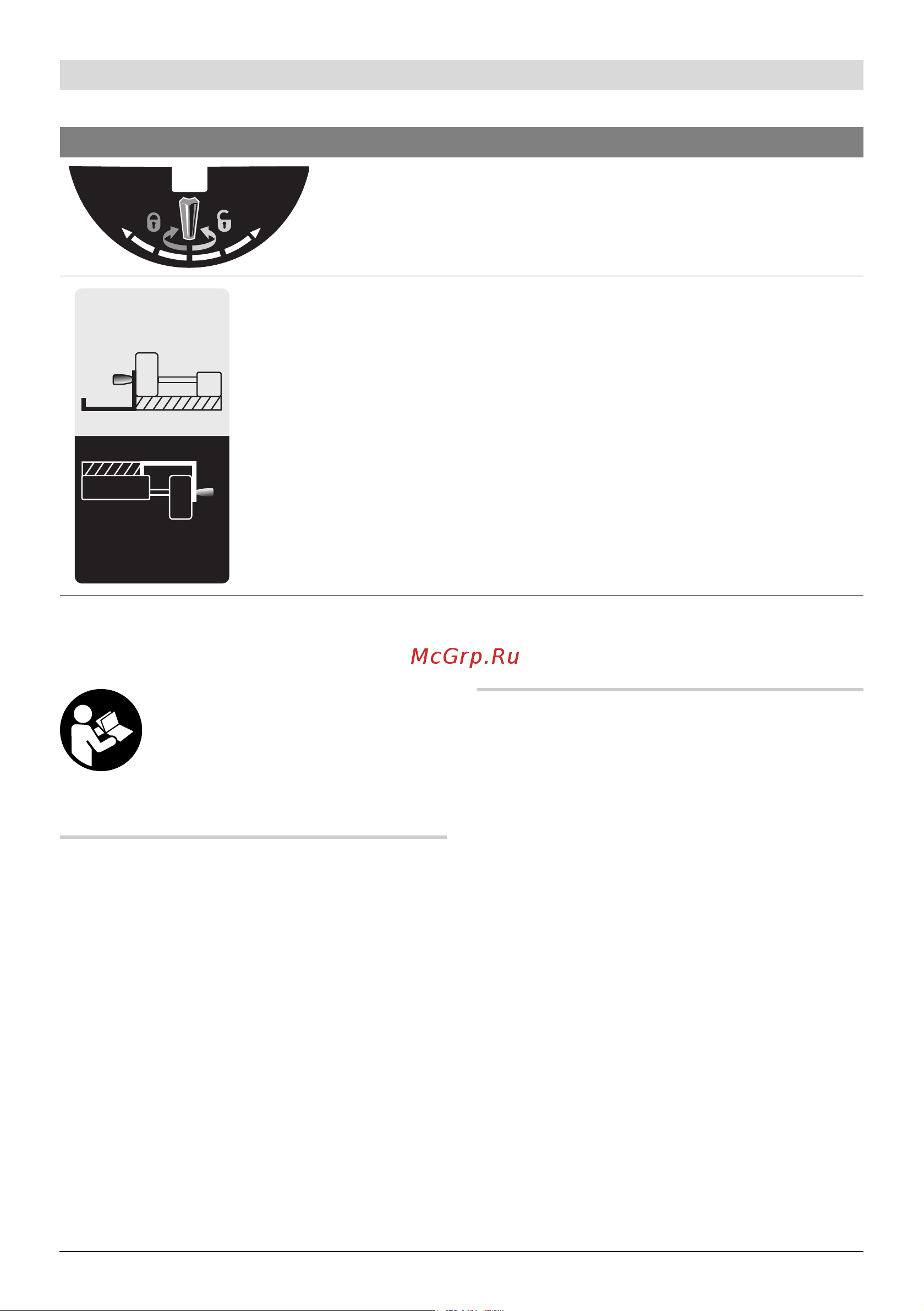

Δείχνει τη λειτουργία της λαβής στερέωσης του οδηγού γωνίας
κατά τη ρύθμιση οριζόντιων γωνιών φαλτσοτομής.
Δείχνει τις εφικτές θέσεις του οδηγού παραλλήλων στη
μεγέθυνση του πλάτους του τραπεζιού.
Ο χρωματισμός του αυτοκόλλητου ανταποκρίνεται στα χρώματα
της κλίμακας στην μπροστινή ράβδο οδήγησης. Η κλίμακα
δείχνει την απόσταση από τον πριονόδισκο, βάσει της
αντίστοιχης θέσης του οδηγού παραλλήλων.
Σύμβολο Σημασία
140mm - 250mm
220mm - 520mm
OBJ_BUCH-783-003.book Page 210 Thursday, November 19, 2009 4:24 PM
