A működés leírása
Olvassa el az összes biztonsági
figyelmeztetést és előírást.
A következőkben leírt előírások
betartásának elmulasztása
áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.
Rendeltetésszerű használat
Az elektromos kéziszerszám stacioner
berendezésként fából készült
munkadarabokban hosszanti és keresztirányú
egyenes vágások végrehajtására szolgál. Az
elektromos kéziszerszámmal 60° és +60°
közötti vízszintes valamint 90° és 45° közötti
függőleges sarkalószögeket lehet kialakítani.
Az elektromos kéziszerszám teljesítménye
kemény- és puhafa, valamint faforgács- és
farostlemezek fűrészelésére van méretezve.
Az elektromos kéziszerszám asztali
körfűrészként való használat esetén alumínium
és más színesfémek fűrészelésére nem
használható.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek
sorszámozása az elektromos kéziszerszámnak
az ábra-oldalakon található képére vonatkozik.
1 Vezetőszán
2 Asztalhosszabbító
3 Felszakadásgátló betétlap
4 Hasítóék
5 Elszívó csőcsonk a védőbúrán
6 Védőburkolat
7 Öntapadó címke a vágási vonal
megjelöléséhez
8 Párhuzamos ütköző
9 Asztalszélesítő
10 Az 9 asztalszélesítő párhuzamvezetője
11 Fűrészasztal
12 Szabályozókerék a fűrészlap felemelésére és
lesüllyesztésére
13 A fűrészlap és a 8 párhuzamvezető közötti
távolságot jelző skála
14 VÉSZKIKAPCSOLÓ gomb
15 Vezetőhorony a 8 párhuzamvezető számára
16 Állítható szögű ütköző
17 Csillagkulcs (23 mm; 13 mm)
18 Kiegészítő párhuzamvezető (alumínium)
19 Fűrészlap tartó rögzítőcsavar
20 Szerelőfuratok
21 Vezetőhorony az állítható szögű ütköző
számára
22 Tolófa
23 Rögzítőgomb a 2 asztalhosszabbító számára
24 Vezetőszán reteszelőkar

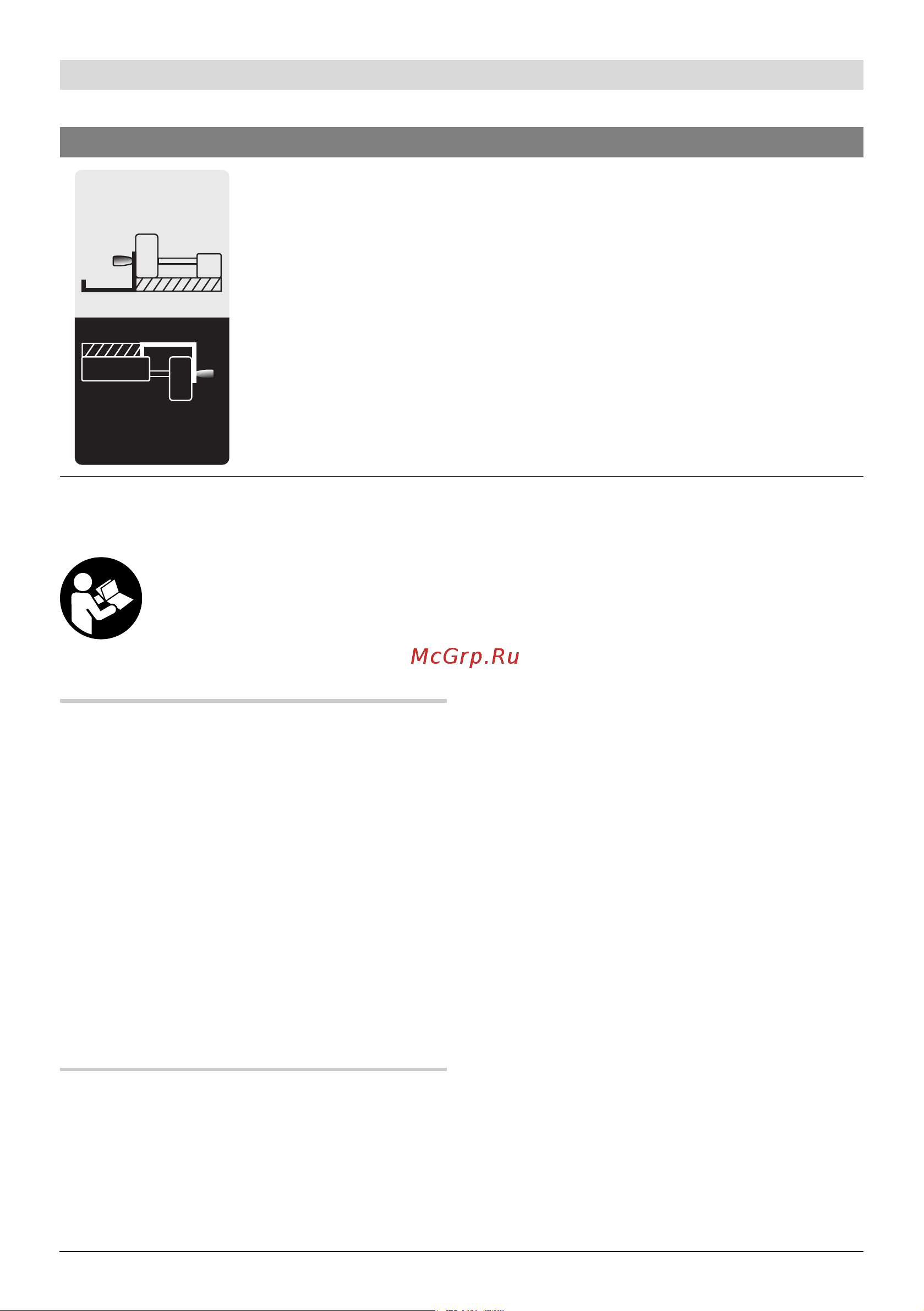

A párhuzamvezetőnek az asztalszélesítőn lehetséges helyzeteit
jelzi.
Az öntapadó címke színe megfelel az első vezetőrúd skálája
színeinek. A skála a párhuzamvezető helyzetétől függően
mutatja a fűrészlaptól mért távolságot.
Jel Magyarázat
140mm - 250mm
220mm - 520mm
