56 | Français
1 609 929 T49 | (19.11.09) Bosch Power Tools

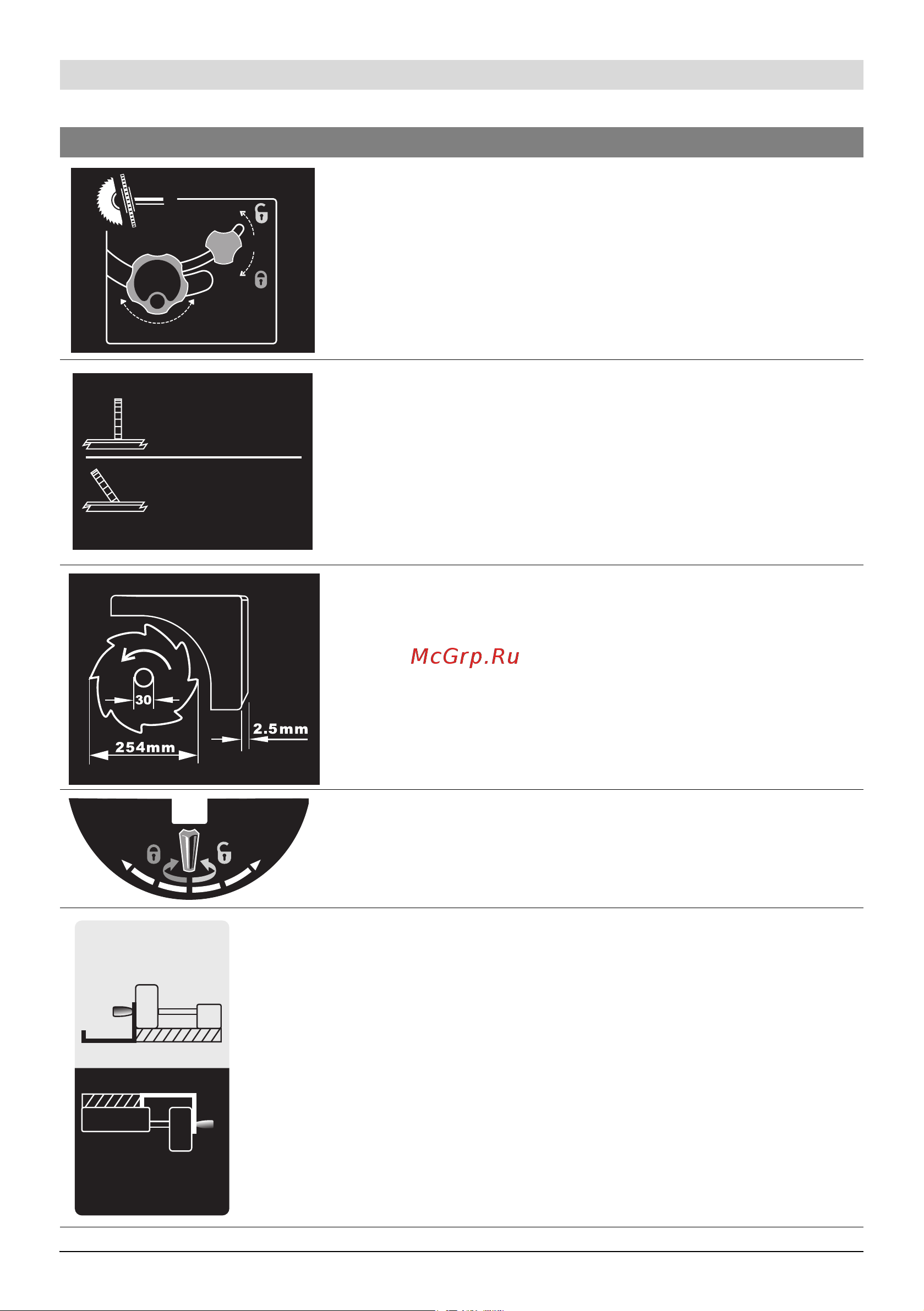

Effectuez le réglage de l’angle d’onglet vertical (lame de scie
orientable) dans l’ordre indiqué.
Indique la hauteur max. admissible d’une pièce pour les angles
d’onglet verticaux standard 90° et 45°.
Faire attention aux dimensions de la lame de scie. Le diamètre
du trou central doit correspondre très exactement à celui de la
broche porte-outil (pas de jeu). Ne pas utiliser ni raccords ré-
ducteurs ni adaptateurs.
Lors du remplacement de la lame, veiller à ce que la largeur de
coupe ne soit pas inférieure et que l’épaisseur du disque de ba-
se de la lame ne soit pas supérieure à l’épaisseur du couteau
diviseur.
Indique la fonction du bouton de blocage sur la butée angulaire
lors du réglage d’angles d’onglet horizontaux.
Indique les positions possibles de la butée parallèle sur l’élar-
gissement de table.
La couleur de l’autocollant correspond aux couleurs de la gra-
duation sur la barre de guidage avant. Suivant la position de la
butée parallèle, la graduation indique la distance jusqu’à la la-
me de scie.
Symbole Signification
1.
4.
3.
2.
Push
90°
45°
75 mm
63 mm
140mm - 250mm
220mm - 520mm
