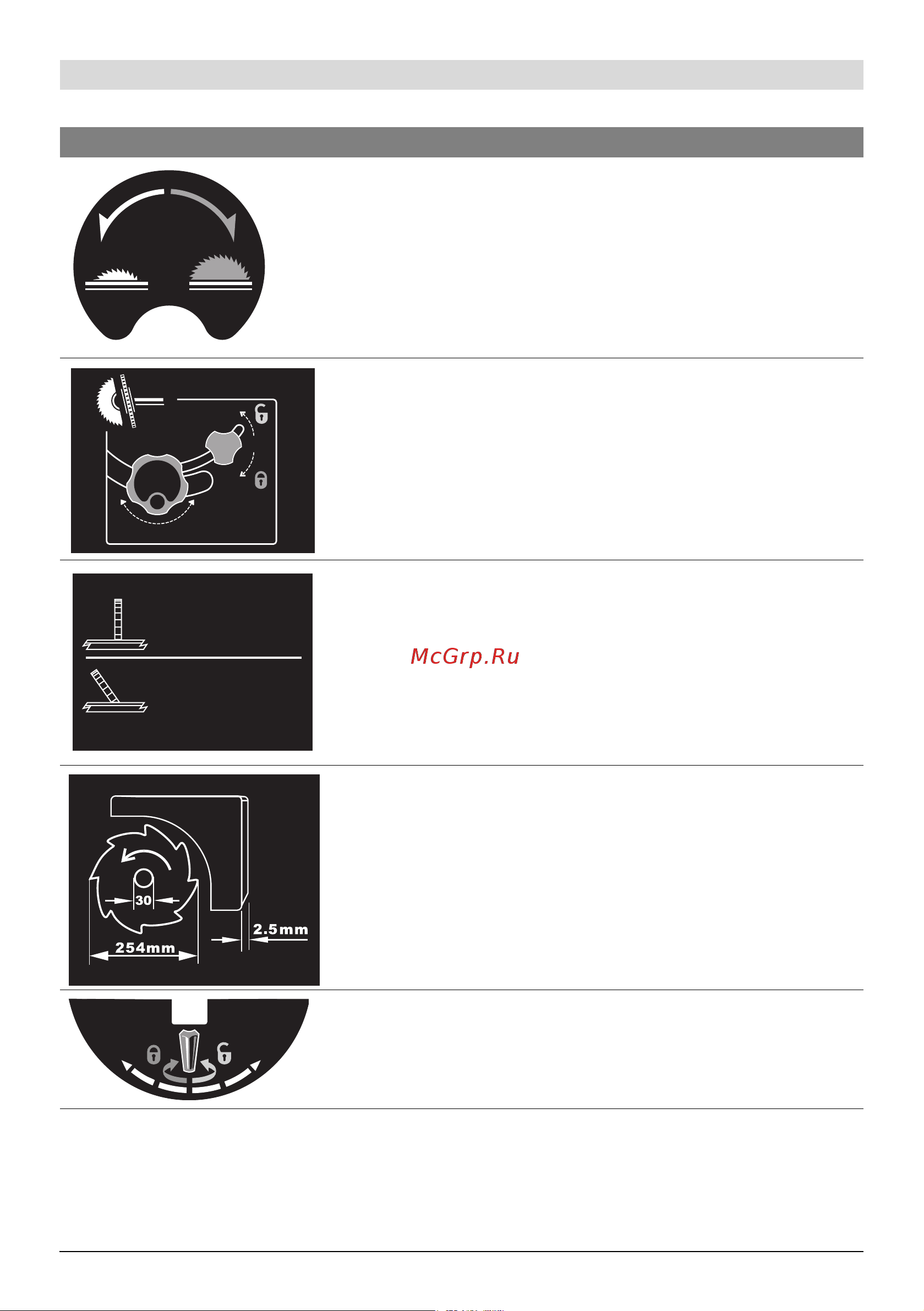

Muestra el sentido en que debe girarse el volante para bajar
(Posición de transporte) y subir (Posición de trabajo) la hoja
de sierra.
Efectúe el ajuste del ángulo de inglete vertical (hoja de sierra
inclinable) en el orden indicado.
Altura máxima admisible de la pieza para los ángulos de inglete
verticales estándar de 90° y 45°.
Tenga en cuenta las dimensiones de la hoja de sierra. El orificio
debe ajustar sin holgura en el husillo portaútiles. No emplee
piezas de reducción ni adaptadores.
Al cambiar la hoja de sierra por otra diferente, asegúrese de
que ni su anchura de corte sea inferior, ni de que el grosor del
disco base sea superior al grosor de la cuña separadora.
Función que tiene el pomo de enclavamiento en el tope para
ángulos al ajustar ángulos de inglete horizontales.
Simbología Significado
1.
4.
3.
2.
Push
90°
45°
75 mm
63 mm
