Descripción del funcionamiento
Lea íntegramente estas adverten-
cias de peligro e instrucciones. En
caso de no atenerse a las adverten-
cias de peligro e instrucciones si-
guientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o
lesión grave.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada pa-
ra realizar estacionariamente cortes rectilíneos
a lo largo y a lo ancho en madera. Además pue-
den realizarse cortes a inglete horizontales en-
tre –60° y +60° y verticales, entre 90° y 45°.
La herramienta eléctrica ha sido dotada con una
potencia propicia para serrar maderas duras,
blandas, tableros de aglomerado y de fibras.
Al utilizar la herramienta eléctrica como sierra
circular de mesa no es permisible serrar con ella
aluminio ni demás metales no férricos.
Componentes principales
La numeración de los componentes está referi-
da a la imagen de la herramienta eléctrica en las
páginas ilustradas.
1 Carro deslizante
2 Prolongador de la mesa
3 Placa de inserción
4 Cuña separadora
5 Boquilla de aspiración de la caperuza pro-
tectora
6 Caperuza protectora
7 Etiqueta con marcas indicadoras de la franja
de corte
8 Tope paralelo
9 Ensanche de la mesa
10 Tope paralelo del ensanche de la mesa 9
11 Mesa de corte
12 Volante para subir y bajar la hoja de sierra
13 Escala indicadora de la separación entre la
hoja de sierra y tope paralelo 8
14 Botón de PARO DE EMERGENCIA
15 Ranura guía del tope paralelo 8
16 Ángulo tope
17 Llave anular (23 mm; 13 mm)
18 Tope paralelo auxiliar (aluminio)
19 Tornillo de sujeción del alojamiento para ho-
jas de sierra
20 Taladros de sujeción
21 Ranura guía del tope para ángulos
22 Bastón de empuje
23 Pomo de sujeción de prolongador de la
mesa 2

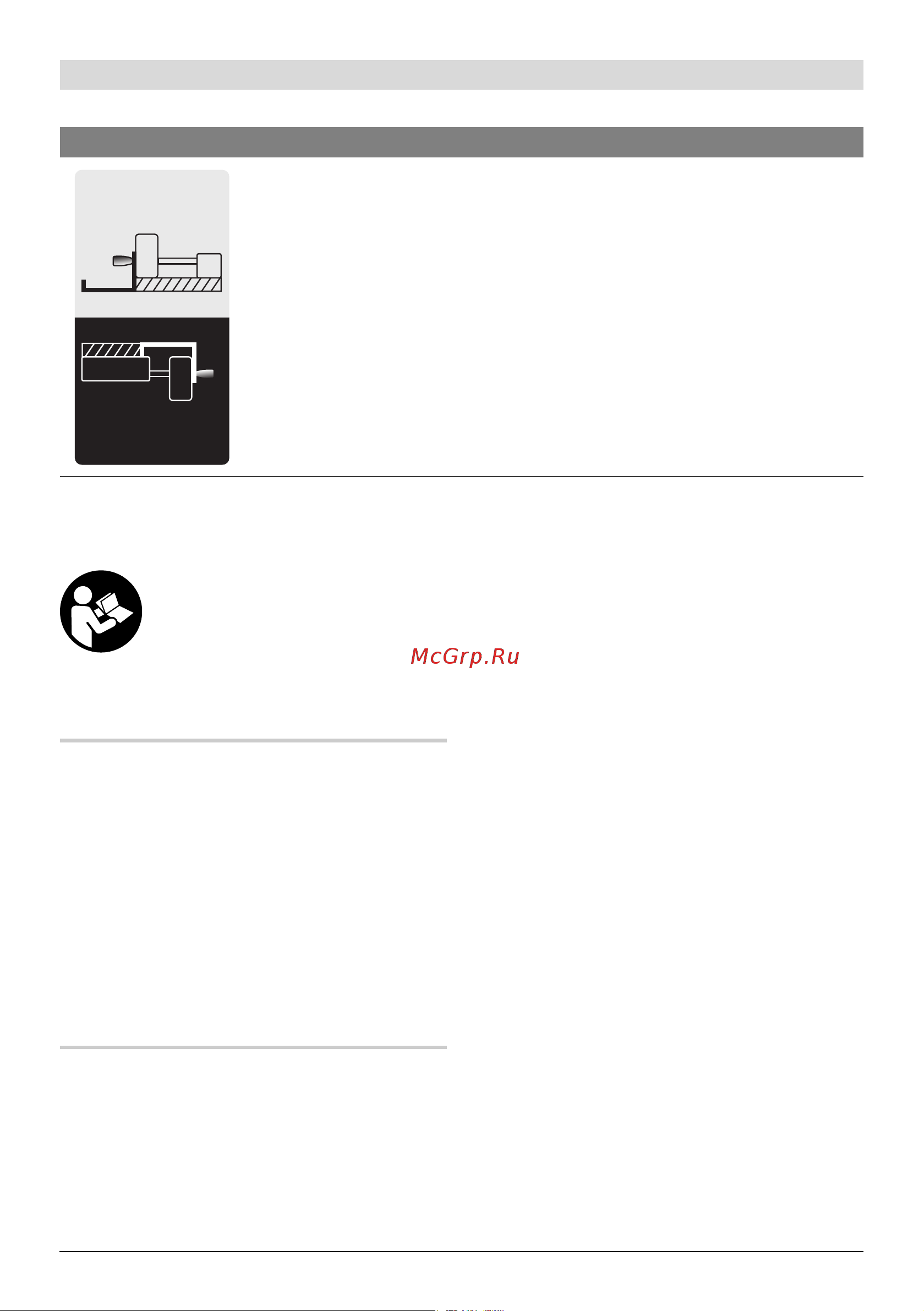

Muestra las posiciones de montaje posibles del tope paralelo
en el prolongador de la mesa.
Los colores de la etiqueta se corresponden con los colores de
la escala en la varilla guía delantera. La escala correspondiente
a la posición de montaje del tope paralelo muestra la separa-
ción respecto a la hoja de sierra.
Simbología Significado
140mm - 250mm
220mm - 520mm
