92 | Português
1 609 929 T49 | (19.11.09) Bosch Power Tools
Indica o sentido de rotação da roda manual para abaixar (posi-
ção de transporte) e elevar (posição de trabalho) a lâmina de
serra.
Executar o ajuste do ângulo de meia-esquadria vertical (lâmina
de serra móvel) na sequência indicada.
Indica a máxima altura admissível de uma peça a ser trabalhada
com um ângulo de meia-esquadria padronizado de 90° e 45°.
Observe as dimensões da lâmina de serra. Não deve haver folga
entre o diâmetro do orifício e o fuso da ferramenta. Não utilizar
adaptadores nem redutores.
Ao substituir a lâmina de serra, deverá observar que a largura
de corte não seja inferior e a espessura do tronco da lâmina
não seja maior do que a espessura da cunha abridora.
Indica a função do manípulo de fixação no esbarro angular ao
ajustar ângulos de meia-esquadria horizontais.

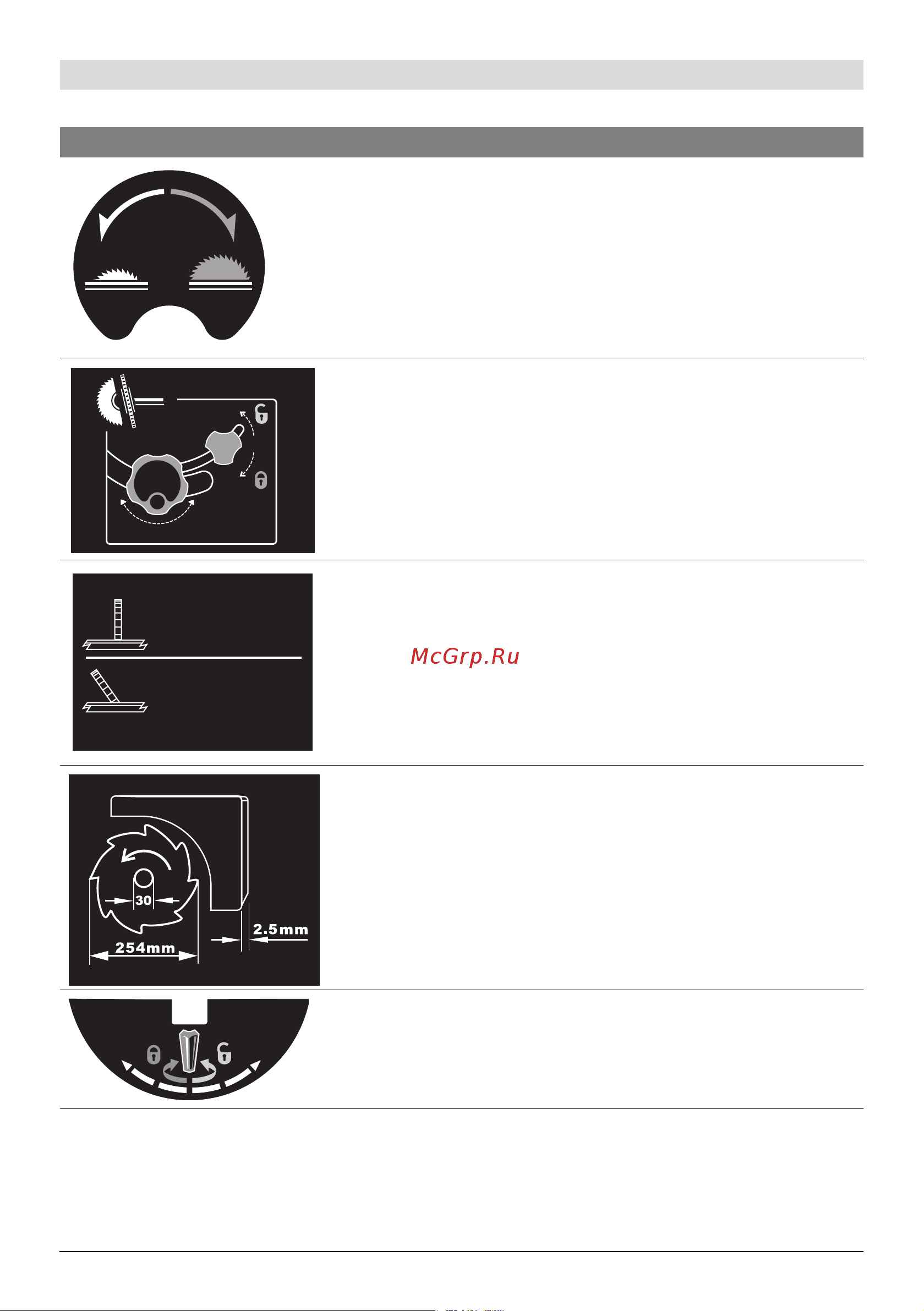

Símbolo Significado
1.
4.
3.
2.
Push
90°
45°
75 mm
63 mm
