9. ЗАМЕНА ЗУБЧАТОГО РЕМНЯ ПРИВОДА

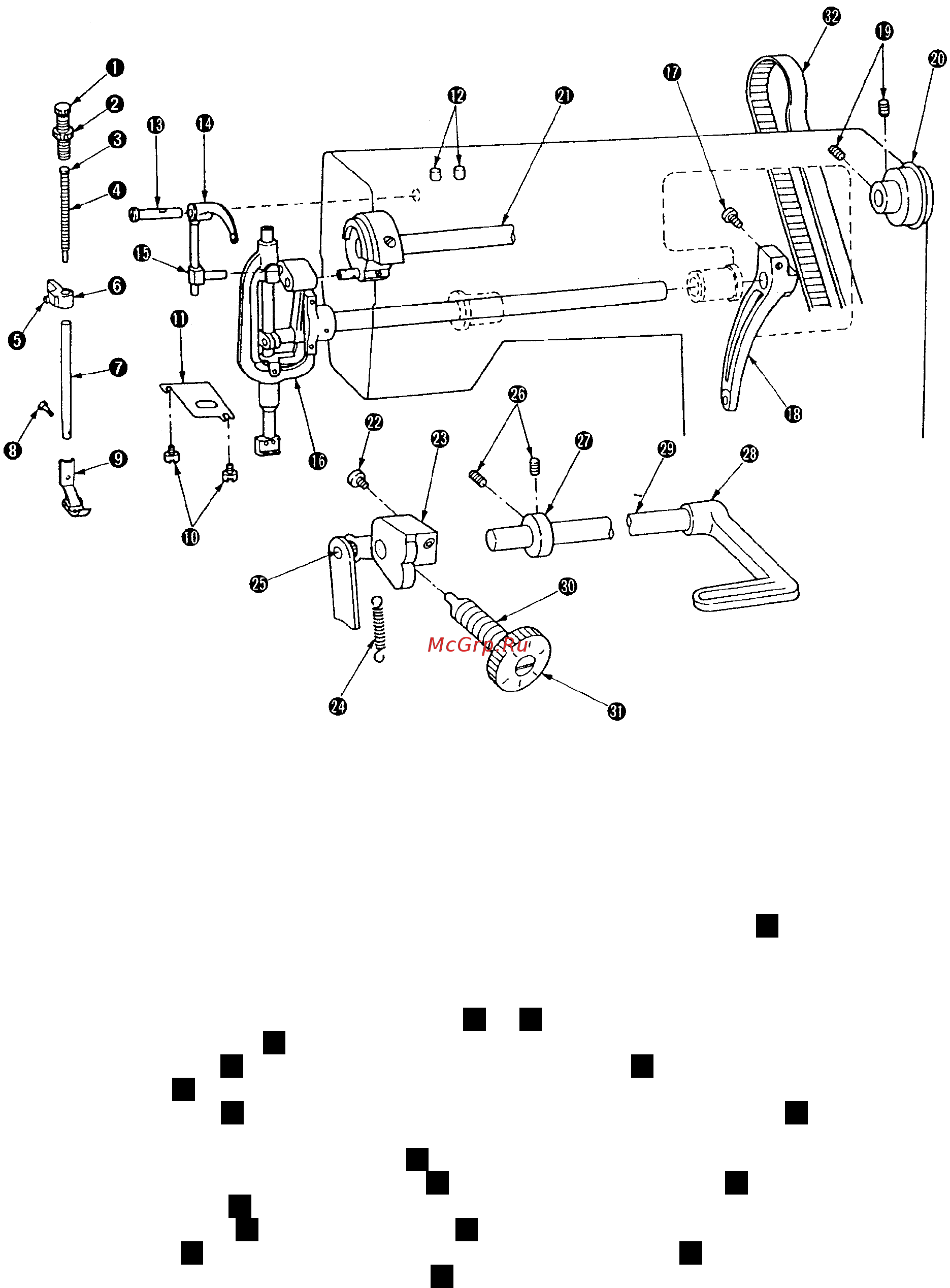

Рис. 80

* Нижеупомянутая процедура замены зубчатого ремня привода была подготовлена на основе

швейной машины LH-3128 в качестве примера.

(1) Как снять зубчатый ремень привода

1) Наклоните швейную машину и снимите зубчатый ремень привода 32 с цепного колеса

приводного вала челнока.

2) Снимите боковую и переднюю панель.

3) Снимите элементы прижимной лапки с n по v.

4) Снимите элементы нитепритягивателя с 12 по 15.

5) Снимите прокладку 11 с раздвижной секции и винтов w.

6) Ослабьте винт 17 в заднем рычаге шатуна игловодителя 18 и вытащите раму игловодителя

(в сборке) 16.

7) Ослабьте винт 19 на упорном кольце трансмиссионного вала (в сборке) 18. Снимите махо-

вике. Затем сдвиньте трансмиссионный вал со своего положения.

8) Снимите регулировочную пружину 24 со штифта цоколя регулировки подачи ткани.

9) Установите длину стежка на шакале 31 на 0 (ноль) и ослабьте винт 22 на цоколе регулиров-

ки подачи ткани 23.

10) Ослабьте винты 26 на упорном кольце 27. Вытащите рычаг переключения обратной подачи

материала 28 и вал рычага управления обратной подачи ткани 29.

11) Вытащите зубчатый ремень привода 32 из боковой панели колеса (рукоятки) машины. Затем

протяните упорное кольцо.
