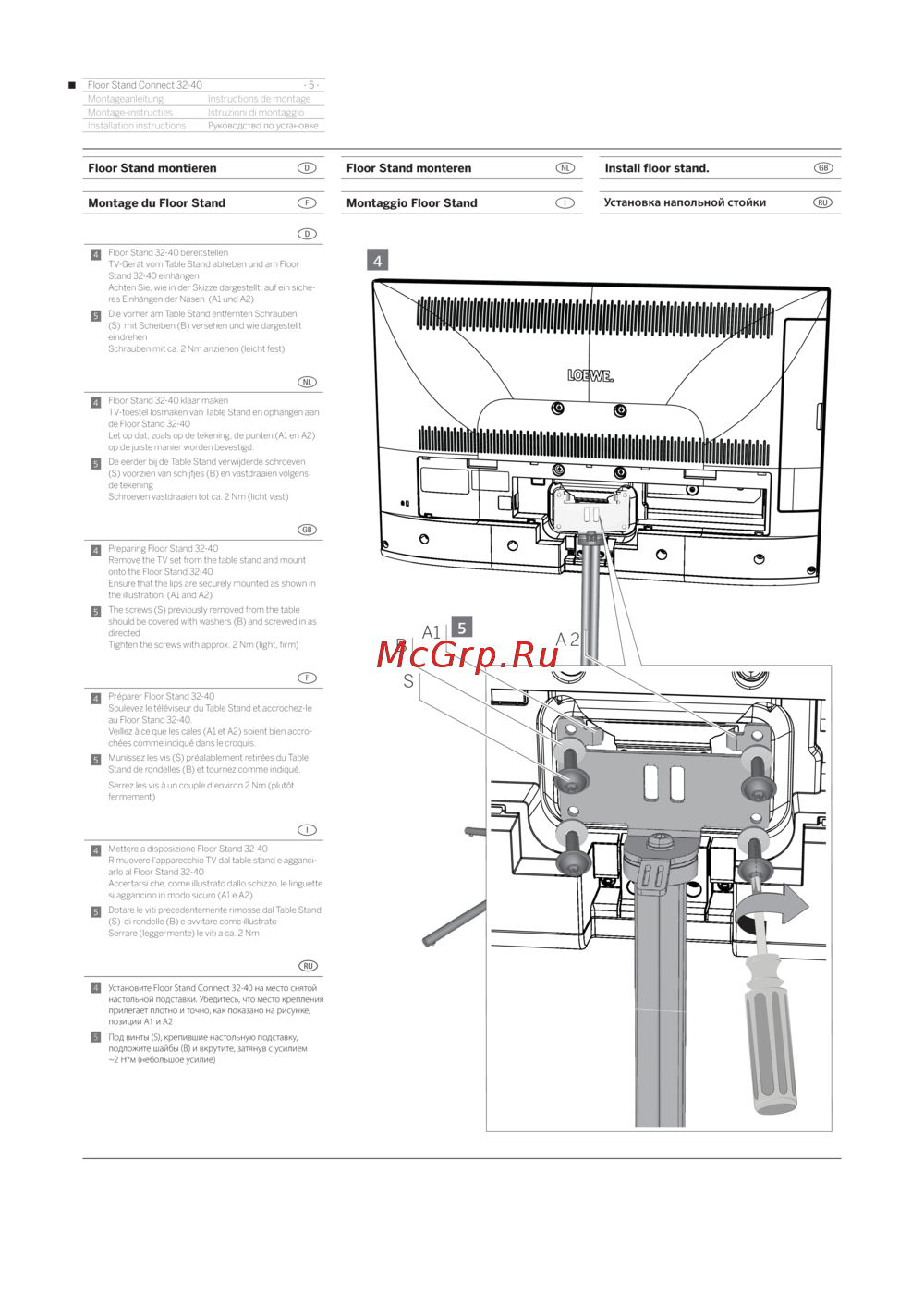

Floor Stand montieren
d
Montage du Floor Stand
f
Floor Stand monteren
l
Montaggio Floor Stand
i
Install floor stand.
g
d
4
Floor Stand 32-40 bereitstellen
TV-Gerät vom Table Stand abheben und am Floor
Stand 32-40 einhängen

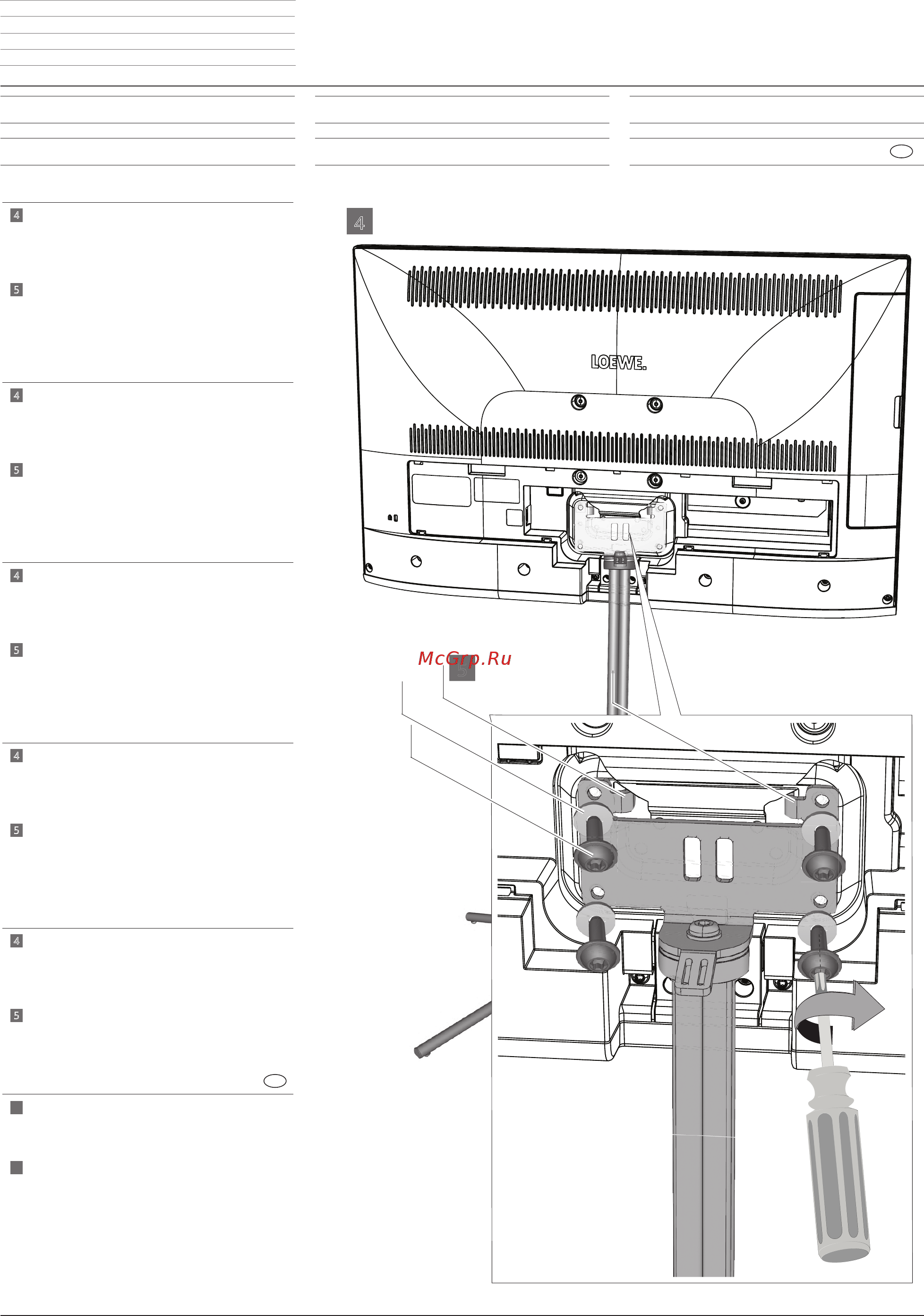

Achten Sie, wie in der Skizze dargestellt, auf ein siche-
res Einhängen der Nasen (A1 und A2)
5
Die vorher am Table Stand entfernten Schrauben
(S) mit Scheiben (B) versehen und wie dargestellt
eindrehen
Schrauben mit ca. 2 Nm anziehen (leicht fest)
l
4
Floor Stand 32-40 klaar maken
TV-toestel losmaken van Table Stand en ophangen aan
de Floor Stand 32-40
Let op dat, zoals op de tekening, de punten (A1 en A2)
op de juiste manier worden bevestigd.
5
De eerder bij de Table Stand verwijderde schroeven
(S) voorzien van schijfjes (B) en vastdraaien volgens
de tekening
Schroeven vastdraaien tot ca. 2 Nm (licht vast)
g
4
Preparing Floor Stand 32-40
Remove the TV set from the table stand and mount
onto the Floor Stand 32-40
Ensure that the lips are securely mounted as shown in
the illustration (A1 and A2)
5
The screws (S) previously removed from the table
should be covered with washers (B) and screwed in as
directed
Tighten the screws with approx. 2 Nm (light, firm)
f
4
Préparer Floor Stand 32-40
Soulevez le téléviseur du Table Stand et accrochez-le
au Floor Stand 32-40.
Veillez à ce que les cales (A1 et A2) soient bien accro-
chées comme indiqué dans le croquis.
5
Munissez les vis (S) préalablement retirées du Table
Stand de rondelles (B) et tournez comme indiqué.
Serrez les vis à un couple d‘environ 2 Nm (plutôt
fermement)
i
4
Mettere a disposizione Floor Stand 32-40
Rimuovere l‘apparecchio TV dal table stand e agganci-
arlo al Floor Stand 32-40
Accertarsi che, come illustrato dallo schizzo, le linguette
si aggancino in modo sicuro (A1 e A2)
5
Dotare le viti precedentemente rimosse dal Table Stand
(S) di rondelle (B) e avvitare come illustrato
Serrare (leggermente) le viti a ca. 2 Nm
Floor Stand Connect 32-40 - 5 -
Montageanleitung Instructions de montage
Montage-instructies Istruzioni di montaggio
Installation instructions
4
5
55
A 2
A1
B
S
Руководство по установке
Установка напольной стойки
RU
Установите Floor Stand Connect 32-40 на место снятой
настольной подставки. Убедитесь, что место крепления
прилегает плотно и точно, как показано на рисунке,
позиции A1 и A2
Под винты (S), крепившие настольную подставку,
подложите шайбы (B) и вкрутите, затянув с усилием
~2Н*м (небольшое усилие)
RU
4
5
Содержание
- Руководство по установке p.1
- Аксессуары для тв p.1
- Floor stand connect 32 40 p.1
- Указания по безопасности p.2
- Совместимые со стойкой floor stand connect 32 40 модели тв перечислены на стр 3 последнюю версию руководства по установке вы можете загрузить ftp ftp loewe de assembly_instructions 72435xxx_floor_stand_ connect_32 40 p.2
- Внимательно прочтите данное руководство осторожно обращайтесь с инструментами следите чтобы установленное оборудование не представляло опасности например играющим детям и не могло быть повреждено примите во внимание указаниями по безопасности в инструкции вашего телевизора p.2
- Veiligheidsvoorschriften p.2
- Sicherheitshinweise p.2
- Safety instructions p.2
- Instructions de sécurité p.2
- Indicazioni di sicurezza p.2
- Необходимые инструменты p.3
- Комплект поставки p.3
- Install floor stand p.4
- Floor stand montieren p.4
- Floor stand monteren p.4
- Установка напольной стойки p.4
- Montaggio floor stand p.4
- Montage du floor stand p.4
- Установка напольной стойки p.5
- Montaggio floor stand p.5
- Montage du floor stand p.5
- Install floor stand p.5
- Floor stand montieren p.5
- Floor stand monteren p.5
- A 2 a1 b p.5
- Прокладка кабелей p.6
- Poser le câble de raccordement p.6
- Lay out the connecting cable p.6
- Connessione del cavo di collega mento p.6
- Anschlusskabel verlegen p.6
- Aansluitkabel leggen p.6
- Подлючение кабелей к тв p.7
- Floor stand und tv verkabeln p.7
- Floor stand bekabelen p.7
- Câbler le floor stand et le téléviseur p.7
- Cabling floor stand and tv set p.7
- Cablaggio di floor stand e del televisore p.7
- Примечание p.8
- Официальный дилер в россии ооо леве р к аптекарский пер д стр info loewe cis ru p.8
- Для укладки кабелей в комплект поставки входит чехол из ткани при необходимости вы можете приобрести чехол другой длины или цвета обратитесь к региональному дилеру p.8
- В конструкции возможны изменения p.8
- Артикулы чехол из ткани черный 31947 004 чехол из ткани серебристый 31947 005 p.8
- Remarque p.8
- Opmerking p.8
- Hinweis p.8
- Avvertenza p.8
