35
Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжи-
тельной стоянке.
Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока
предохранителя.
Черный провод устройства должен быть подсоединен к заземленной метал-
лической части автомобиля. Если Вы не смогли найти подходящий болт или
винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля.
Для обеспечения хорошего заземления удалите краску и грязь с тех обла-
стей поверхности, с которыми соприкасается провод.

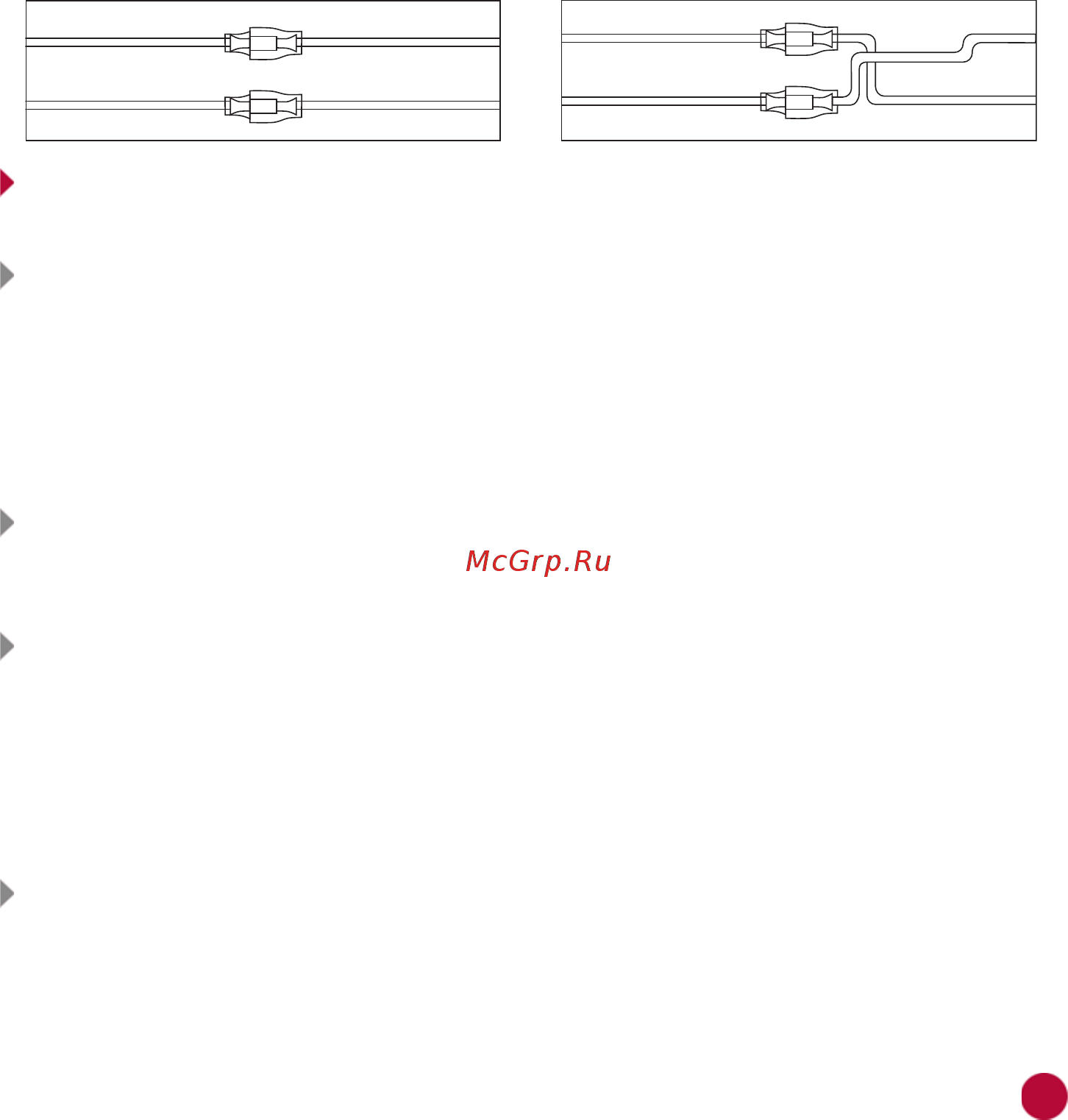

В случае сброса настроек устройства после выключения зажигания поме-
няйте местами подключение желтого и красного провода, как показано на
рисунке:
Желтый
Желтый
Красный
Красный
Желтый
Желтый
Красный
Красный
НАЗНАЧЕНИЕ ОТДЕЛЬНЫХ ПРОВОДОВ И РАЗЪЕМОВ
НА ЗАДНЕЙ ПАНЕЛИ
Синий/Белый P.CONT
Данный провод предназначен для управления внешним усилителем (в ком-
плект поставки не входит)
ВНИМАНИЕ!
Подключайте данный провод только к управляющему входу внешнего
усилителя.
Синий P.ANT
Данный провод предназначен для управления выдвижным механизмом
автомобильной радиоантенны или питанием активной антенны.
Оранжевый ILL
Подключите данный провод к лампе габаритных огней (+12 В). При включе-
нии габаритных огней в тёмное время суток яркость подсветки экрана будет
снижена, чтобы снизить нагрузку на зрение (в дневное время яркость экрана
и дисплея повышена для более чёткой видимости изображения). Яркость
для темного и светлого времени суток можно отрегулировать в настройках
устройства по своему вкусу.
Зеленый/Белый REVERSE
Если к разъему CAMERA подключена камера заднего обзора, то при вклю-
чении передачи заднего хода автомобиля режим воспроизведения авто-
матически переключится на обзор с камеры. После выключения передачи
заднего хода устройство автоматически вернется к предыдущему режиму.
