Logatop DZ 2 - DZ 4 / 110 - 1450 kW
6. Техническая документаци
Buderus
Logatop DZ2 – DZ4 – Оставляем за собой право на изменения.
19

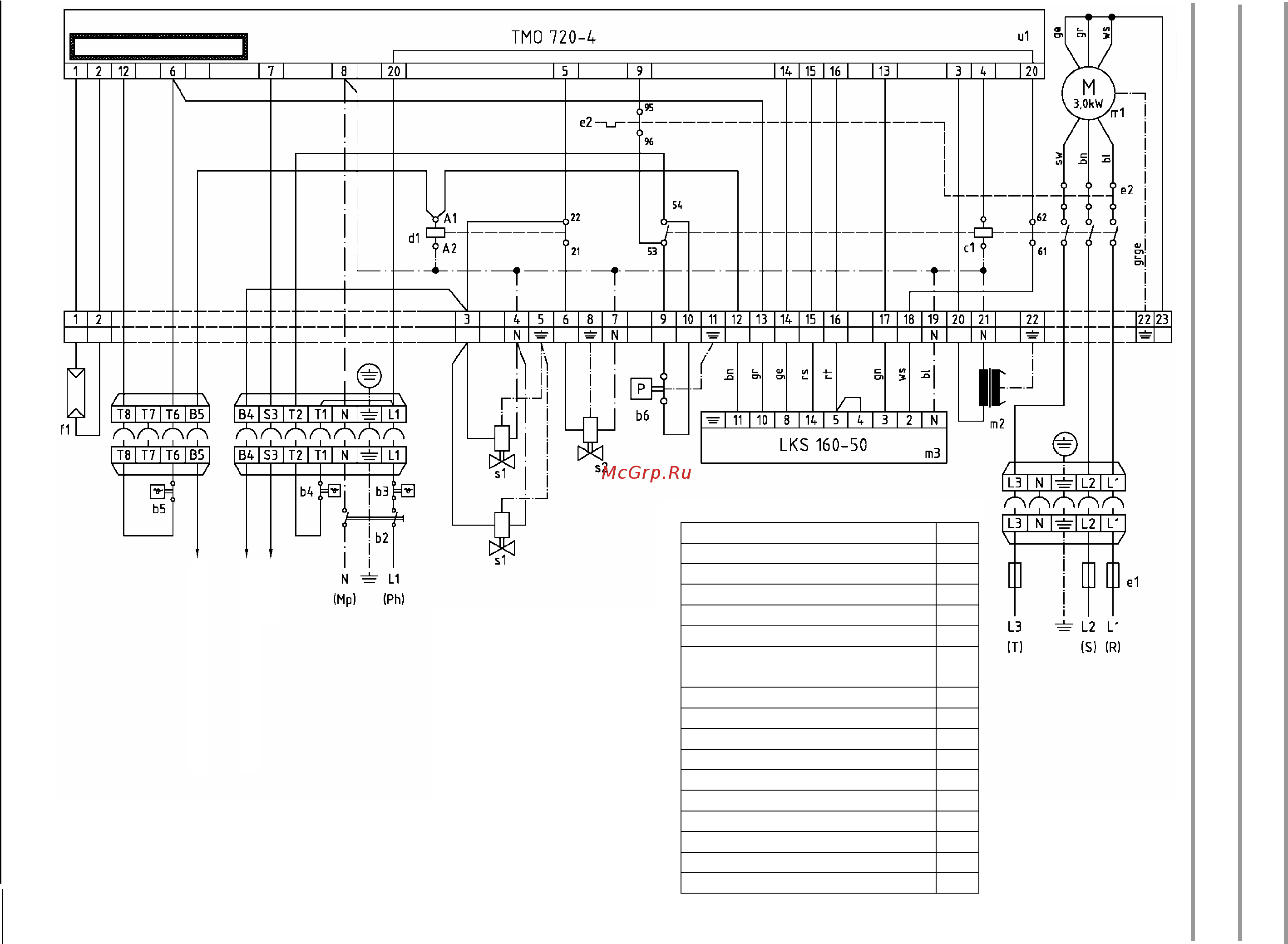

6.8 Электрическая схема Logatop DZ4
Puc. 21:
Поз.
b2
b3
b4
b5
b6
c1
d1
e1
e2
f1
m1
m2
m3
s1
s2
u1
Наименование
Выключатель
Аварийный термостат
Переключ. Термостат 1
Переключ. Термостат
2
Регулятор давления
Пусковое реле 3RT 1016—
1AP01+3RH 1911-1FA11
RH 1122
-
1AP00
Предохранител
ь двиг.
Защитное реле 3
RU 1116
-
1HBO
Фоторезистор
Двигатель
Запальный трансформат.
Серводвигатель
Магнитный клапан подача
Магнитный клапан
Менеджер горения
Соблюдайте местные
требования
электробезопасности.
Клеммы заземления горелки
соедините с заземляющим
проводом.
Штекер в соотв. с DIN 4791
Перемычка 1 раздельно
Ошибка
Счётчик рабочего времени 1
Счётчик рабочего времени 2
