4
Запуск установки
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
29
B Нажмите поле „Ручной“.
B Нажмите поле „Старт“.
Индикация состояния вверху справа
показывает „Холостой ход“.

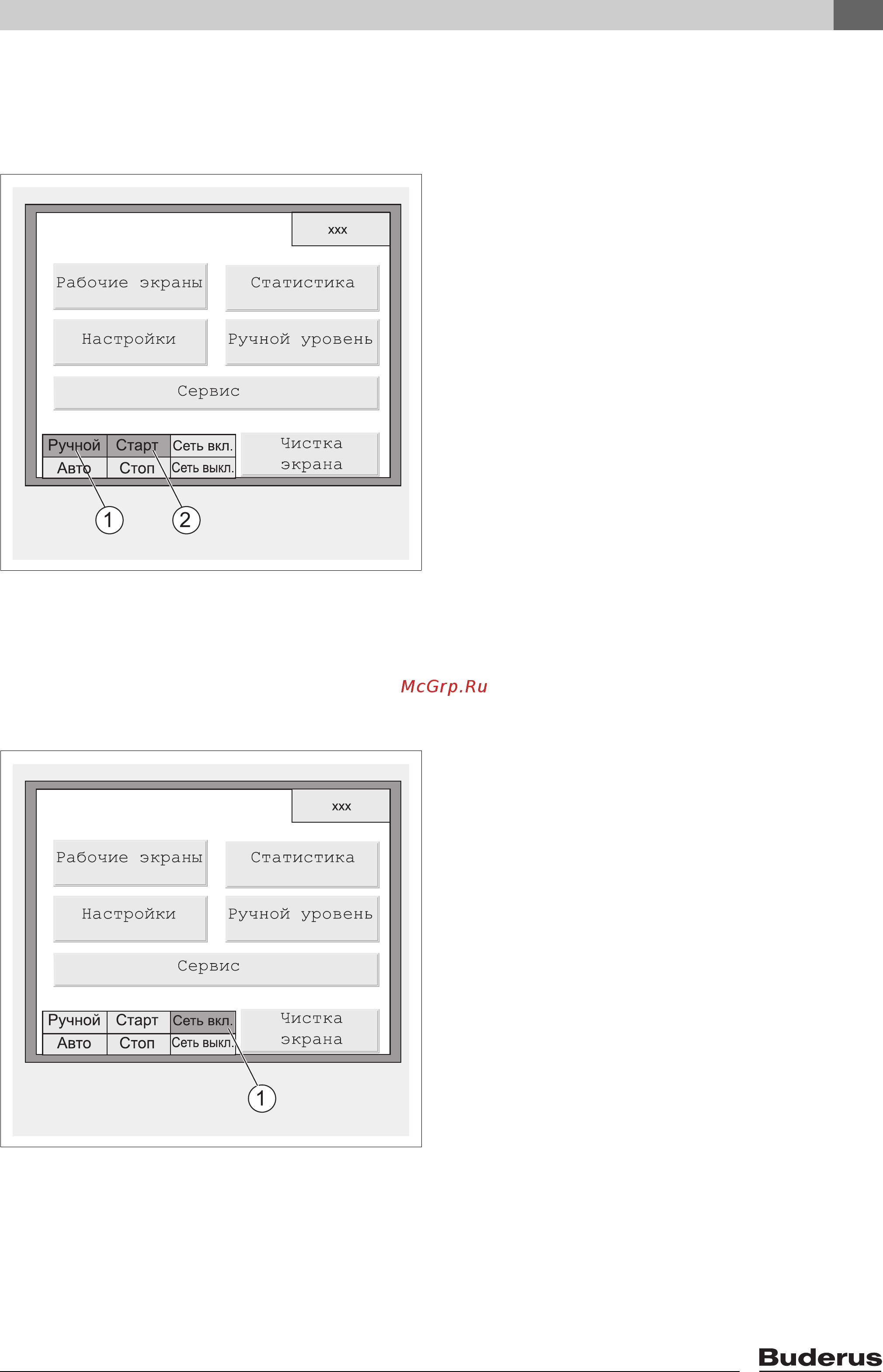

Рис. 9 Включение установки
1 Поле „Ручной“
2 Поле „Старт“
B Если установка должна подключиться к сети, то
нажмите поле „Сеть вкл.“.
Индикация состояния вверху справа
показывает „Работа на сеть“.
Рис. 10 „Сеть вкл.“
1 Поле „Сеть вкл.“
Дальнейшая информация по управлению с
сенсорной панели и экраны процесса приведены в
главе 6 на стр. 32.
6 720 618 467-36.1TL
6 720 618 467-37.1TL
