8. Подключить трубы и затянуть гайки с помощью динамометриче
ского ключа.
Yведомление
Нанесите хладагент на развальцованные части для облегче
ния затяжки и усиления уплотнения.
Дополни
тельное
оборудова
ние
Модель
A Только для моделей
AWHP 4 MR
AWHP 4.5 MR
AWHP 6 MR-2
B Для остальных моделей
Tab.23 Усилие затяжки
Внешний диаметр
трубы, мм/дюймы
Внешний диаметр
конусного фитинга,
мм
Усилие затяжки,
Н.м
6,35 – 1/4 17 14 – 18
9,52 – 3/8 22 34 - 42
12,7 - 1/2 26 49 - 61
15,88 - 5/8 29 69 - 82
9. Снять защитные боковые панели с наружного блока.
10. Отвернуть гайки на запорных кранах.
11. Надеть гайки на трубы.
12. Развальцевать трубы.

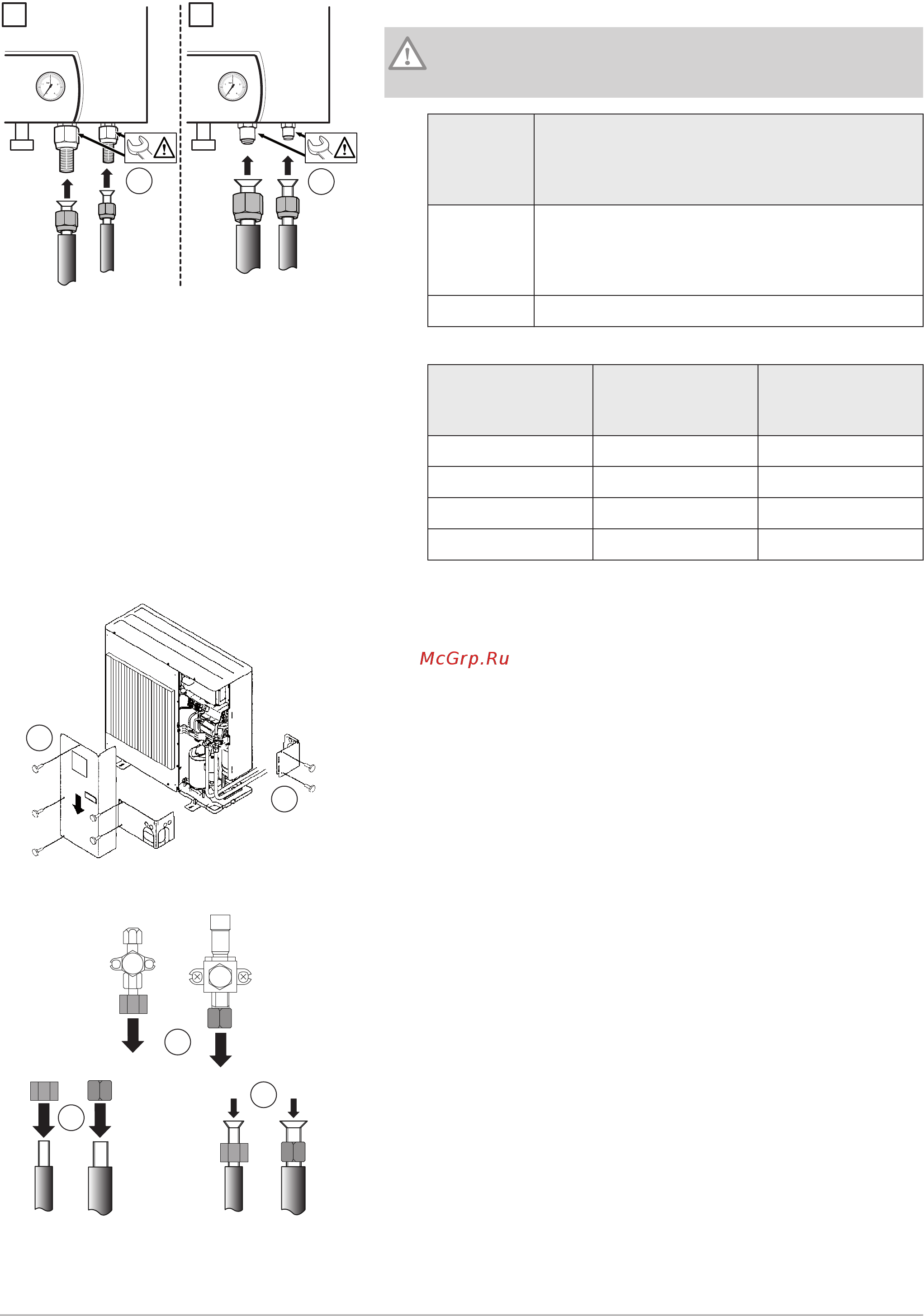

Рис.60 Соединение труб
MW-M002208-1
8
8
A
B
Рис.61 Снятие боковых панелей
9
9
MW-M002209-1
Рис.62 Гайки на запорных кранах
MW-M002210-1
10
11
12
6 Установка
66 AWHP-2 MIV-3 7636103 - v04 - 30052017
