Содержание
- Предупреждение p.2
- Внимание опасность p.2
- Инструкции по технике безопасности p.2
- Внимание p.2
- Только для потребителей в великобритании ирландии на мальте или кипре p.3
- Примечание p.3
- Предупреждение p.3
- Внимание p.3
- А внимание p.3
- Поздравяем с приобретением этого компактного оверлока p.4
- Замечания о двигателе p.4
- Д внимание _______________________________________________________________ p.4
- Глава 3 заправка нити p.5
- Глава 1 наименование деталей и их назначение p.5
- Глава 7 техническое обслуживание p.5
- Глава 4 сравнительная таблица тканей нитей и игл p.5
- Глава 2 подготовительные операции перед заправкой нитей p.5
- Глава 8 использование лапок не входящих в базовый комплект поставки p.5
- Глава 6 поиск и устранение неисправностей p.5
- Глава 5 процесс шитья p.5
- Спецификации p.5
- Содержание p.5
- Записи установок p.5
- Глава 1 наименование деталей и их назначение p.6
- Вороток с шестигранной головкой p.6
- В отсеке под лицевой крышкой вы можете хранить принадлежности а также штифт регулировки стежка после его снятия p.6
- Русский p.7
- Принадлежности не входящие в базовый комплект поставки p.7
- Принадлежности входящие в базовый комплект поставки p.7
- Принадлежности p.7
- Открывание и закрывание p.8
- Направление вращения маховичка p.8
- Лицевой крышки p.8
- Д внимание _______________________ p.8
- Включение электропитания p.8
- Включение машины p.8
- Швейной машины p.8
- Установка и снятие прижимной лапки p.8
- Примечание только для машин используемых в сша p.8
- Порядок работы p.8
- Педаль управления model kd 1902 данная педаль управления может использоваться со швейными машинами модели 3034d p.8
- Примечание лоток для обрезков может быть использован в качестве корпуса для педали управления швейной машины p.9
- Шитье с использованием рукавной p.9
- Русский p.9
- Примечание примите меры чтобы не потерять удлинитель платформы после снятия p.9
- Платформы снятие удлинителя платформы p.9
- Лоток для обрезков p.9
- И машины совмещены p.9
- Д внимание ______________________ p.9
- Выдвижной нож p.10
- Длина стежка p.10
- Д внимание _______________________ p.10
- Ширина строчки p.10
- Русский p.11
- Регулировка дифференциальной подачи ткани p.11
- Регулировка давления прижимной лапки p.11
- Дифференциальная подача ткани p.11
- Д внимание ______________________ p.11
- Регулятор натяжения нити p.12
- Регулирование натяжения нити p.12
- Д внимание ______________________ p.12
- 1 нить левой иглы 2 нить правой иглы 3 нить верхнего p.13
- Это простейший способ получить правильное натяжение нити p.13
- Таблица настройки натяжения нити двойная игла четыре нити p.13
- О нить правой иглы p.13
- Е нить нижнего петлителя p.13
- Е нить верхнего петлителя p.13
- В лицевая сторона p.13
- А изнаночная сторона p.13
- 4 нить нижнего p.13
- С нить левой иглы p.13
- Русский p.13
- Петлителя p.13
- Осуществляйте регулировку натяжения нити в следующем порядке p.13
- Таблица настройки натяжения нити одна игла три нити p.14
- С нить иглы p.14
- Петлителя p.14
- Осуществляйте регулировку натяжения нити в следующем порядке p.14
- О нить верхнего петлителя p.14
- Е нить нижнего петлителя p.14
- В лицевая сторона p.14
- А изнаночная сторона p.14
- 3 нить нижнего p.14
- 1 игольная нить 2 нить верхнего p.14
- Это простейший способ получить правильное натяжение нити p.14
- Установка и снятие иглы p.15
- Проверка иглы p.15
- Примечание убедитесь в том что иглы вставлены до упора при правильной установке игл правая игла должна быть чуть ниже левой p.15
- Описание иглы p.15
- Использование шарового наконечника schi metz 130 705н suk 90 может уменьшить количество случаев повреждения ткани p.15
- Игла p.15
- Д внимание __________________ p.15
- Стойка с нитенаправителями p.16
- Перед заправкой нити p.16
- Катушки ниток p.16
- Как использовать сетку для p.16
- Как использовать колпачок для p.16
- Глава 2 подготовительные операции перед заправкой нитей p.16
- Заправка нити в нижний петлитель p.17
- Глава 3 заправка нити p.17
- Упрощенная схема заправки нити в нижний петлитель p.17
- Русский p.17
- Примечание убедитесь в том что нить проходит через оба нитепритягивателя 7 p.17
- Л внимание ____________________ p.17
- Д внимание _______________________ p.18
- Примечание убедитесь в том что нить проходит только через верхний нитепритягиватель p.19
- Примечание если нить верхнего петлителя оборвалась во время шитья то причиной этого может быть попадание в верхний петлитель нити нижнего петлителя если случится подобное опустите нижний петлитель поворотом маховичка извлеките из нижнего петлителя нить и повторно заправьте нить в верхний петлитель начиная по меньшей мере с натяжного шкива p.19
- Заправка нити в верхний петлитель p.19
- Заправка нити в правую иглу p.20
- Заправка нити в левую иглу p.20
- Русский p.21
- Примечание при пошиве модной одежды в верхнем петлителе лучше использовать декоративную нить p.21
- Глава 4 сравнительная таблица тканей нитей и игл p.21
- Подшивочный стежок 2 0 мм p.22
- Обметочная строчка из трех нитей 2 8 мм p.22
- Глава 5 процесс шитья p.22
- Выбор строчки p.22
- Узкая обметочная строчка 2 0 мм и p.22
- Пробные строчки p.22
- Примечание перед шитьем обметочной строчкой из трех нитей правой иглой снимите с машины левую иглу p.22
- Примечание перед шитьем обметочной строчкой из трех нитей левой иглой снимите с машины правую иглу p.22
- Примечание перед установкой ткани под прижимную лапку обязательно поднимите лапку запрещается начинать шитье не подняв прижимную лапку а просто пропустив под ней ткань p.22
- Примечание большее разнообразие строчек обеспечивается лапками поставляемыми в дополнение к базовому комплекту поставки более детально см главу 8 p.22
- Обметочная строчка из четырех нитей p.22
- Обметочная строчка из трех нитей 5 мм p.22
- Русский p.23
- Примечание если натяжение нитей не сбалансировано то сплетение нитей будет неравномерным в этом случае слегка вытяните нити проверьте последовательность заправки нитей и отрегулируйте натяжение нитей чтобы обеспечить равномерность их сплетения см главу 1 1 регулятор натяжения нити p.23
- Перед началом шитья p.23
- Для снятия изделия с машины p.23
- Выпускание строчки p.23
- Метод 2 p.24
- Для закрепления строчки p.24
- Способ 1 p.24
- Шитье тонких материалов p.25
- Узкая обметочная строчка p.25
- Русский p.25
- Примечание более детальную информацию по рекомендованным типам ниток и игл см в главе 4 сравнительная таблица материалов нитей и игл p.25
- Подшивочный стежок p.25
- Инструкции по выполнению узкой обметочной строчки иподшивочный стежков p.25
- Если нить порвалась во время шитья p.25
- Д внимание _______________________ p.25
- Д внимание _____________________ p.25
- Примечание не забудьте вновь установить штифт регулировки стежка после перехода на нормальный обметочный шов p.26
- Русский p.27
- Таблица узких обметочных и подшивочных стежков p.27

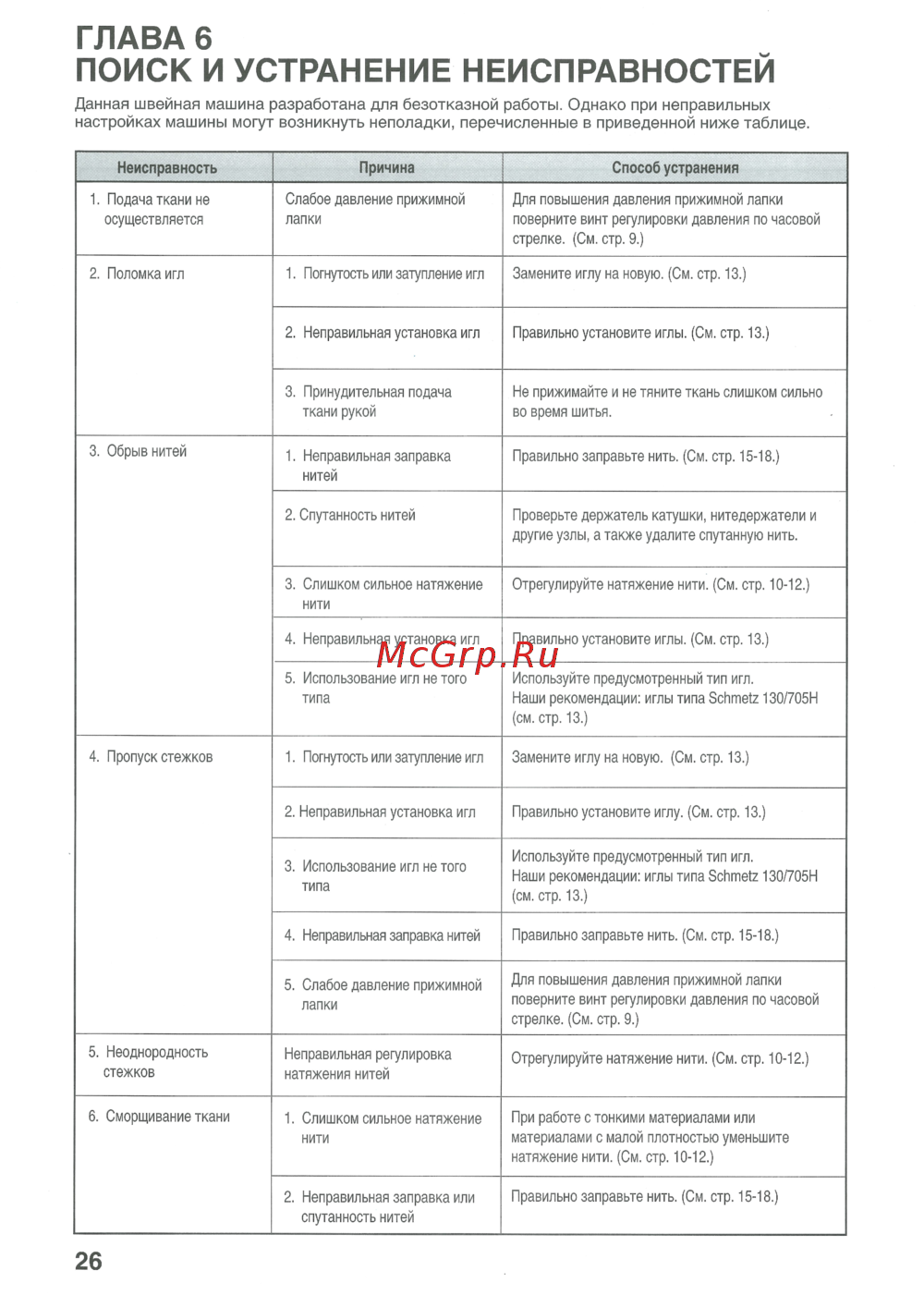

- Глава 6 поиск и устранение неисправностей p.28
- Смазка p.29
- Д внимание _________________ p.29
- Глава 7 техническое обслуживание p.29
- Русский p.29
- Примечание обязательно смазывайте машину перед использованием p.29
- При нормальном режиме использования машины смазку следует осуществлять раз или два раза в месяц при более интенсивном использовании машины смазку следует проводить раз в неделю p.29
- Перед смазыванием обязательно очищайте машину от волокон ткани и обрезков нитей p.29
- Очистка p.29
- Замена лампочки освещения p.29
- Д внимание _______________________ p.29
- Шитье потайной строчкой p.30
- Стачивание краев встык p.30
- Особенности конструкции p.30
- Лапка для потайной строчки p.30
- Д внимание ____________________ p.30
- Глава 8 использование лапок не входящих в базовый комплект поставки p.30
- Русский p.31
- Примечание данная отделка не подходит для тонких тканей p.31
- Шитье защипов p.31
- Пробные строчки p.32
- Особенности конструкции p.32
- Настройки машины тип строчки p.32
- Лапка для пришивания тесьмы p.32
- Как устанавливать тесьму или резиновую ленту p.32
- Пробные строчки p.33
- Примечание чем больше цифра обозначающая положение регулятора давления прижимной лапки тем больше степень стягивания резиновой ленты p.33
- Примечание при шитье тесьмы устанавливается такое же натяжение нитей как и при обычном обметывании краев p.33
- Примечание натяжение нитей можно уменьшить особенно при шитье бисера малого размера для удобства шитья задвиньте подвижный язычок оттяжки петель стежка p.33
- Подготовка к шитью p.33
- Особенности конструкции p.33
- Мы рекомендуем прошивать пробную строчку на каждом виде материала и для каждого типа нити так как степень стяжки будет различаться p.33
- Лапка для пришивания бисера p.33
- Как устанавливать ткань и бисер p.33
- Для достижения лучшего декоративного результата мы рекомендуем устанавливать большее натяжение нитей верхнего и нижнего петлителя p.33
- Русский p.33
- Регулировка машины p.33
- Шитье канта под прямым углом затруднено p.34
- Регулировка машины p.34
- Процесс шитья p.34
- Примечание для облегчения шитья предварительно скрепите между собой оба куска ткани и тесьму для окантовки p.34
- Подготовка к шитью p.34
- Особенности конструкции p.34
- Настройки машины тип строчки p.34
- Лапка для отделочного канта p.34
- Как устанавливать ткань и тесьму для окантовки p.34
- Если тесьма для окантовки слишком широка следует отрезать лишнее перед началом шитья p.34
- Подготовка к шитью p.35
- Особенности конструкции p.35
- Настройки машины тип строчки p.35
- Как устанавливать ткань p.35
- Сборочная лапка p.35
- Русский p.35
- Пробные строчки p.35
- Примечание не тяните и не растягивайте ткань p.35
- Ширина строчки p.36
- Число игл и нитей p.36
- Ход игольной планки p.36
- Спецификации p.36
- Скорость шитья p.36
- Размеры машины ш х в х г p.36
- Применение p.36
- Прижимная лапка p.36
- Подъем прижимной лапки p.36
- Масса машины нетто p.36
- Игла p.36
- Длина стежка шаг p.36
