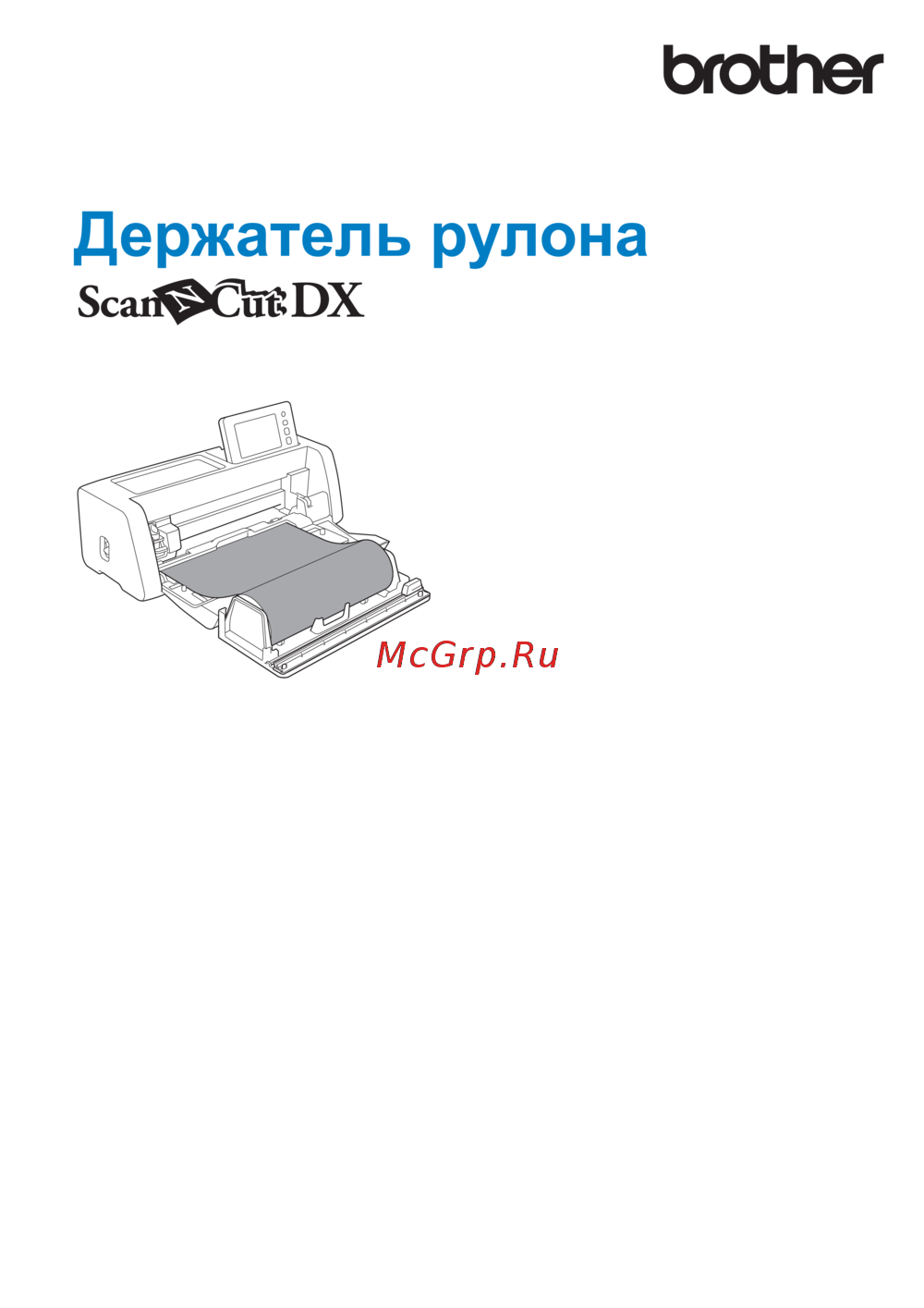

Brother SDX1000 Руководство пользователя программы для держателя рулона онлайн
Содержание
- Поиск и устранение неисправностей 28 p.2
- Снятие держателя рулона 23 заменяемые компоненты и обслуживание 25 p.2
- Полезная информация 33 p.2
- Установка держателя рулона 9 p.2
- Сообщения об ошибках 32 p.2
- Создание шаблона для вырезания из рулонного материала 3 p.2
- Содержание p.2
- Прочитайте перед началом работы 2 p.2
- Извлечение шаблона для вырезания из рулонного материала на машину и вырезание 15 p.2
- Прочитайте перед началом работы p.3
- Перед началом работы прочитайте раздел полезная информация на стр 33 p.3
- Принадлежности p.3
- Меры предосторожности при работе p.3
- Создание шаблона для вырезания из рулонного материала p.4
- Активация функции держателя рулона p.4
- При необходимости измените высоту и ориентацию монтажной панели p.5
- Выберите рулонный материал в разделе размер монтажной панели p.5
- Создание шаблона для вырезания из рулонного материала p.5
- Создайте шаблон для вырезания из рулонного материала в приложении canvasworkspace p.5
- Подготовка формата p.5
- Напоминание p.5
- Нажмите монтажная панель в правой части экрана p.5
- Запустите canvasworkspace на компьютере p.5
- Выберите держатель рулона на панели объектов и перетащите шаблон в область рисования p.6
- Без трафаретной рамки p.6
- Функция трафаретной рамки p.6
- Создание шаблона для вырезания из рулонного материала p.6
- С трафаретной рамкой p.6
- При трафаретном вырезании удаляются ненужные части вокруг шаблона для вырезания чтобы на подложке бумаге или пленке остались только нужные части шаблона когда используется функция трафаретной рамки вокруг шаблона вырезается рамка трафаретная рамка чтобы можно было легче отделить ненужные детали шаблона в данном примере используются шаблоны прилагаемые к программе p.6
- Отредактируйте шаблон p.6
- Ниже показаны отличия вырезания с трафаретной рамкой и без нее p.6
- Напоминание p.6
- Можно либо создать оригинальные шаблоны в приложении canvasworkspace либо импортировать шаблоны и затем их отредактировать в нашем примере мы создадим шаблон отредактировав предустановленный образец шаблона p.6
- Укажите расстояние от выбранного объекта p.7
- Укажите размер прямоугольника p.7
- Нажмите редактировать в правой части экрана p.7
- Выберите шаблон и нажмите трафаретная рамка p.7
- Выберите способ определения размера трафаретной рамки p.7
- Для каждого объекта вырезаемого с трафаретной рамкой p.8
- В окне canvasworkspace выберите пункт экспорт файла fcm в меню файл p.8
- В качестве целевого местоположения выберите съемный диск и нажмите сохранить p.8
- Экспорт данных в виде файла fcm p.8
- Сохраните данные в виде файла fcm на компьютере или флэш накопителе usb и затем при помощи флэш накопителя usb перенесите эти данные на раскройную машину p.8
- Сохранение на флэш накопитель usb p.8
- Примечание p.8
- Подключите флэш накопитель usb к usb порту компьютера p.8
- Повторите пункты p.8
- Напоминание p.8
- Примечание p.9
- Подключите разъемы кабеля usb к соответствующим usb портам компьютера и раскройной машины p.9
- Перенос данных на машину p.9
- Передача данных при помощи кабеля usb поддерживается только для windows p.9
- Передача данных по беспроводной сети p.9
- Данные открытые в canvasworkspace можно перенести на раскройную машину в виде файла fcm который можно открыть на раскройной машине p.9
- В окне canvasworkspace выберите пункт передача файла fcm через интернет в меню файл p.9
- В окне canvasworkspace выберите пункт передача файла fcm на машину scanncut dx через кабель usb в меню файл p.9
- Установка держателя рулона p.10
- Установка основания на машину p.10
- Установка держателя рулона p.11
- Установите основание надев его на вал p.11
- Раскройте направляющие пластины с каждой стороны держателя рулона p.11
- Примечание p.11
- Наденьте держатель рулона так чтобы его выступы вошли в отверстия на передней крышке лотке p.11
- Загрузка материала в держатель рулона p.11
- Вставьте материал так чтобы выступ на левой направляющей пластине вошел в бумажную втулку материала и установите рулон на четырех опорных роликах материал должен быть загружен так чтобы он раскручивался сверху вырезаемой стороной вверх p.11
- Верните рычаг разблокировки устройства подачи на правой стороне машины в первоначальное положение p.11
- Проверка края материала p.12
- Ровная обрезка края материала p.13
- Убедитесь что отрезной нож находится на правой стороне ножа p.14
- Следя за тем чтобы левый край материала был совмещен с направляющей рулонного материала сильно прижмите нож к правой стороне материала удерживая нож и материал неподвижно переместите отрезной нож справа налево чтобы обрезать материал p.14
- Примечание p.14
- Переведите отрезной нож обратно к правой стороне ножа и снимите нож p.14
- Напоминание p.14
- Следя за тем чтобы левый край материала был совмещен с направляющей рулонного материала без усилия заведите материал под левый и правый ролики подачи придерживая материал чтобы он не двигался p.15
- Подача материала p.15
- Под роликами подачи нажмите на панели управления p.15
- Напоминание p.15
- Шаблоны созданные в приложении canvasworkspace версия для пк можно перенести на раскройную машину на раскройной машине нельзя редактировать шаблоны и функции сканирования недоступны p.16
- Чтобы извлечь данные с флэш накопителя usb подключите флэш накопитель usb к usb порту для подключения флэш накопителя usb данной раскройной машины p.16
- Напоминание p.16
- Нажмите на местоположение извлекаемых данных и выберите нужный шаблон p.16
- Когда на главном экране выбран держатель рулона выберите начните вырезание рулонного материала на экране показанном ниже p.16
- Извлечение шаблона для вырезания из рулонного материала на машину и вырезание p.16
- Извлечение шаблона для вырезания из рулонного материала на машину p.16
- Вырезание p.17
- Проверьте данные и нажмите ok p.17
- Поднимите рычаг сканера на левой стороне машины в положение 2 p.17
- Напоминание p.17
- Выберите вырез на экране предварительного просмотра p.17
- Чтобы выполнить пробное вырезание нажмите тест p.17
- Убедитесь что в каретке машины установлен держатель автоножа подробнее о держателе ножа который можно использовать см в разделе ножи которые можно использовать на стр 36 p.17
- Чтобы отрезать материал в точке остановки вырезания выберите готово p.18
- Чтобы изменить положение начала вырезания p.18
- Чтобы выполнить пробную подачу нажмите p.18
- Установите нож поверх материала p.18
- Сильно прижмите нож к правой стороне материала удерживая нож и материал неподвижно переместите отрезной нож справа налево чтобы обрезать материал p.18
- Примечание p.18
- Напоминание p.18
- Нажмите пуск чтобы начать вырезание p.18
- Нажмите p.18
- Пробный шаблон не должен накладываться на ваш рабочий шаблон чтобы изменить положение пробного p.19
- Пробное вырезание p.19
- После отрезания материала прочитайте отображаемые инструкции и нажмите ok p.19
- Напоминание p.19
- Нажмите тест на экране вырезания p.19
- Шаблона нажмите пробный шаблон также можно переместить перетащив его в другое место на экране p.19
- Чтобы проверить качество вырезания выполняйте пробное вырезание или рисование на отрезке такого же материала который будет использоваться при работе в этом разделе описан порядок выполнения пробного вырезания p.19
- Чтобы выгрузить отрезанный материал нажмите ok p.19
- Результат пробного вырезания p.20
- Регулировка p.20
- Проверка результатов пробного вырезания p.20
- Примечание p.20
- Правильное давление вырезания p.20
- Напоминание p.20
- Нажмите пуск чтобы начать вырезание p.20
- Когда после завершения пробного вырезания появится следующий экран нажмите проверить снова для вызова экрана теста p.20
- Изменение настройки давления ножа p.20
- Давление вырезания настроено правильно когда верхний слой материала аккуратно прорезается а бумажная подложка не прорезается p.20
- Нажмите на экране теста чтобы открыть экран настроек p.21
- Нажмите на экране вырезания p.21
- Вырезания для прорезания верхнего слоя p.21
- Убедитесь что рычаг сканера на левой стороне машины поднят в положение 2 p.21
- Убедитесь что настройки на экране теста изменились и выполните тестовое вырезание еще раз p.21
- Убедитесь что материал загружен в машину нажмите пуск чтобы начать пробную подачу p.21
- Пробная подача p.21
- Примечание p.21
- При помощи кнопки или настройте давление p.21
- Перед началом вырезания можно убедиться что материал будет подаваться ровно и что длина материала соответствует длине шаблона для вырезания чтобы проверить правильность подачи материала не отходите от машины во время пробной подачи p.21
- Напоминание p.21
- Положение начала вырезания можно переместить в нужное место вверх или вниз относительно направления подачи p.22
- Отображался в пункте p.22
- Направлению в котором вы хотите переместить материал p.22
- Напоминание p.22
- Нажмите или соответственно p.22
- Нажмите для возврата к экрану который p.22
- Нажмите p.22
- Изменение положения начала вырезания p.22
- Чтобы изменить положение начала вырезания p.22
- Примечание p.22
- После завершения пробной подачи появляется следующее сообщение нажмите ok для возврата к предыдущему экрану p.22
- Просмотра p.23
- Примечание p.23
- Повторное вырезание одинакового шаблона p.23
- Непрерывный переход к вырезанию другого шаблона p.23
- Непрерывное вырезание p.23
- Напоминание p.23
- Нажмите перейти к вырезанию p.23
- Нажмите на экране предварительного p.23
- Когда вырезание шаблона закончено можно вырезать такой же или другой шаблон без отрезания материала p.23
- Выберите начните вырезание рулонного материала и извлеките другой рисунок p.23
- Выберите вырез на экране предварительного просмотра и нажмите пуск чтобы начать вырезание p.23
- Снятие держателя рулона p.24
- Замена отрезного ножа p.26
- Снятие отрезного ножа p.26
- Отрезной нож p.26
- Нож для резки p.26
- Критерии замены p.26
- Заменяемые компоненты и обслуживание p.26
- Установка отрезного ножа p.27
- Слегка нажмите на ограничитель на левом крае ножа p.27
- Сдвиньте отрезной нож к правому краю p.27
- Вставьте язычок с левой стороны в направляющую ножа p.27
- Возьмите отрезной нож как показано на рисунке ниже и вставьте язычок с правой стороны в направляющую ножа p.27
- Очистка отрезного ножа p.28
- Материал перемещается в неправильном направлении p.29
- Материал не удается выгрузить p.29
- Материал застрял p.29
- Материал p.29
- Если машина перестала нормально работать перед обращением в сервисный центр проверьте следующее описание распространенных проблем и прочитайте ответы на часто задаваемые вопросы на сайте brother solutions center http s brother cpoac если проблема не устраняется обратитесь за помощью в сервисный центр brother если вместо номера страницы указана звездочка это означает отсылку на руководстве пользователя раскройной машины инструкции по поиску и устранению проблем беспроводного подключения см в руководстве по настройке беспроводной сети для раскройной машины p.29
- Признак возможная причина или результат способ устранения описание p.29
- Поиск и устранение неисправностей p.29
- Подробнее см в руководстве пользователя прилагаемом к раскройной машине p.29
- Не удается подать материал p.29
- Не удается загрузить материал p.29
- Материал подается неровно p.29
- Подробнее см в руководстве пользователя прилагаемом к раскройной машине p.30
- Отрезной нож вышел из ножа p.30
- Отрезной нож p.30
- На бумажной подложке материала есть глубокие сквозные порезы p.30
- Машина остановилась во время выполнения операции p.30
- Материал неаккуратно отрезается отрезным ножом p.30
- Материал не удается вырезать аккуратно p.30
- Вырезаются не все участки материала некоторые области остаются невырезанными p.30
- Вырезание p.30
- Вырезаемый материал пристает к кончику ножа для резки p.30
- Признак возможная причина или результат способ устранения описание p.30
- Что делать если материал застрял в машине p.31
- Установите основание на вал p.31
- Удалите застрявший материал p.31
- Снимите основание с вала p.31
- Примечание p.31
- Потяните на себя рычаг разблокировки устройства подачи на правой стороне машины p.31
- Нажмите на панели управления чтобы выключить машину p.31
- Нажмите на панели управления p.31
- Выньте вилку кабеля питания из розетки электросети p.31
- Вставьте вилку кабеля питания в электрическую розетку p.31
- Верните рычаг разблокировки устройства подачи на правой стороне машины в первоначальное положение p.31
- Нажмите на панели управления чтобы выключить машину p.32
- Нажмите на панели управления p.32
- Выньте вилку кабеля питания из розетки электросети p.32
- Вставьте вилку кабеля питания в электрическую розетку p.32
- Что делать если застрявший материал не удается извлечь p.32
- Установите задний лоток обратно на машину p.32
- Удалите застрявший материал p.32
- Примечание p.32
- Полностью снимите задний лоток с машины p.32
- Сообщения об ошибках раскройной машины p.33
- Сообщения об ошибках canvasworkspace p.33
- Сообщения об ошибках p.33
- В приведенной ниже таблице приведены некоторые сообщения об ошибках которые могут отображаться во время работы машины и способы устранения соответствующих ошибок в случае появления сообщения об ошибке выполните инструкции приведенные в сообщении или действия описанные ниже если проблема не устраняется обратитесь за помощью в сервисный центр brother p.33
- Совместимые материалы p.34
- Примеры материалов которые можно использовать p.34
- Полезная информация p.34
- Использование держателя рулона p.34
- При загрузке рулона термотрансферного листового материала в раскройную машину с установленным держателем рулона проверьте правильность ориентации материала стр 35 p.35
- Опорный лист его еще называют бумага для переноса и клейкий лист это слабоклейкий лист используемый для прикрепления самоклеящегося винила для поделок на поверхность нанесения используйте этот лист вместе с самоклеящимся винилом для поделок p.35
- Используйте скребок cascp1 или ручной валик cabry1 для прикрепления опорного листа и для переноса вырезанных деталей из винила на поверхность нанесения приобрести скребок cascp1 или ручной валик cabry1 можно в магазине в котором вы купили данный продукт p.35
- Условия термопереноса температура время прижима и т п различаются в зависимости от используемого материала используйте материал в соответствии с прилагаемым к нему руководством p.35
- Термотрансферный материал термотрансферный материал используется для термопереноса рисунков на ткань например на футболки и свитера материал состоит из двух слоев терморазмягчающегося клейкого листа и подложки бумаги или пленки после того как вы на раскройной машине вырезали свой шаблон например текст или логотип прорезая только терморазмягчаемый клейкий лист прикрепите шаблон на поверхность нанесения прижав подложку термопрессом или утюгом p.35
- Сначала проверьте что термоперенос подходит для поверхности нанесения p.35
- Прикрепление термотрансферного материала на поверхность p.35
- Несовместимый материал p.36
- Материал с непараллельными левым и правым краем p.36
- Материал край которого закручивается вверх при загрузке рулона с бумажной или пластиковой подложкой вниз p.36
- Размеры рулонов которые можно загружать в держатель рулона p.37
- Положение рычага сканера p.37
- Ножи которые можно использовать p.37
Похожие устройства
-
Brother DC100Краткий справочник -
Brother DC100Основы вырезания тканей -
Brother DC100Руководство по настройке -
Brother DC100Руководство по подключению -
Brother DC100Руководство пользователя -
Brother CM900Краткий справочник (Мат A) -
Brother CM900Краткий справочник (Мат B) -
Brother CM900Начальное руководство по квилтингу -
Brother CM900Основы вырезания тканей
-
Brother CM900Перечень рисунков -
Brother CM900Руководство по настройке беспроводной сети -
Brother CM900Руководство пользователя (Мат A)
