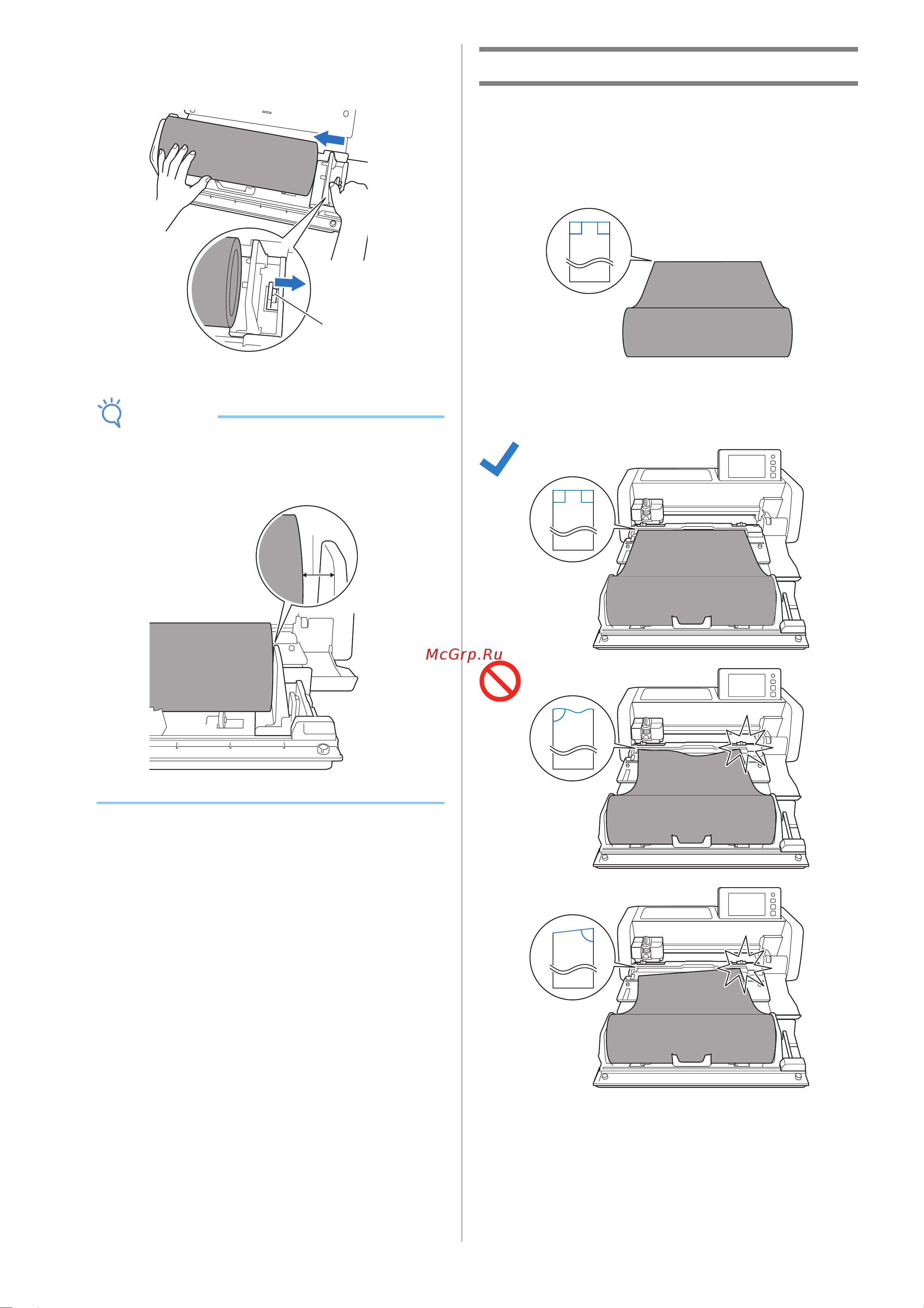

![Brother SDX1000 [12/38] Проверка края материала](/views2/1470911/page12/bgc.png)
11

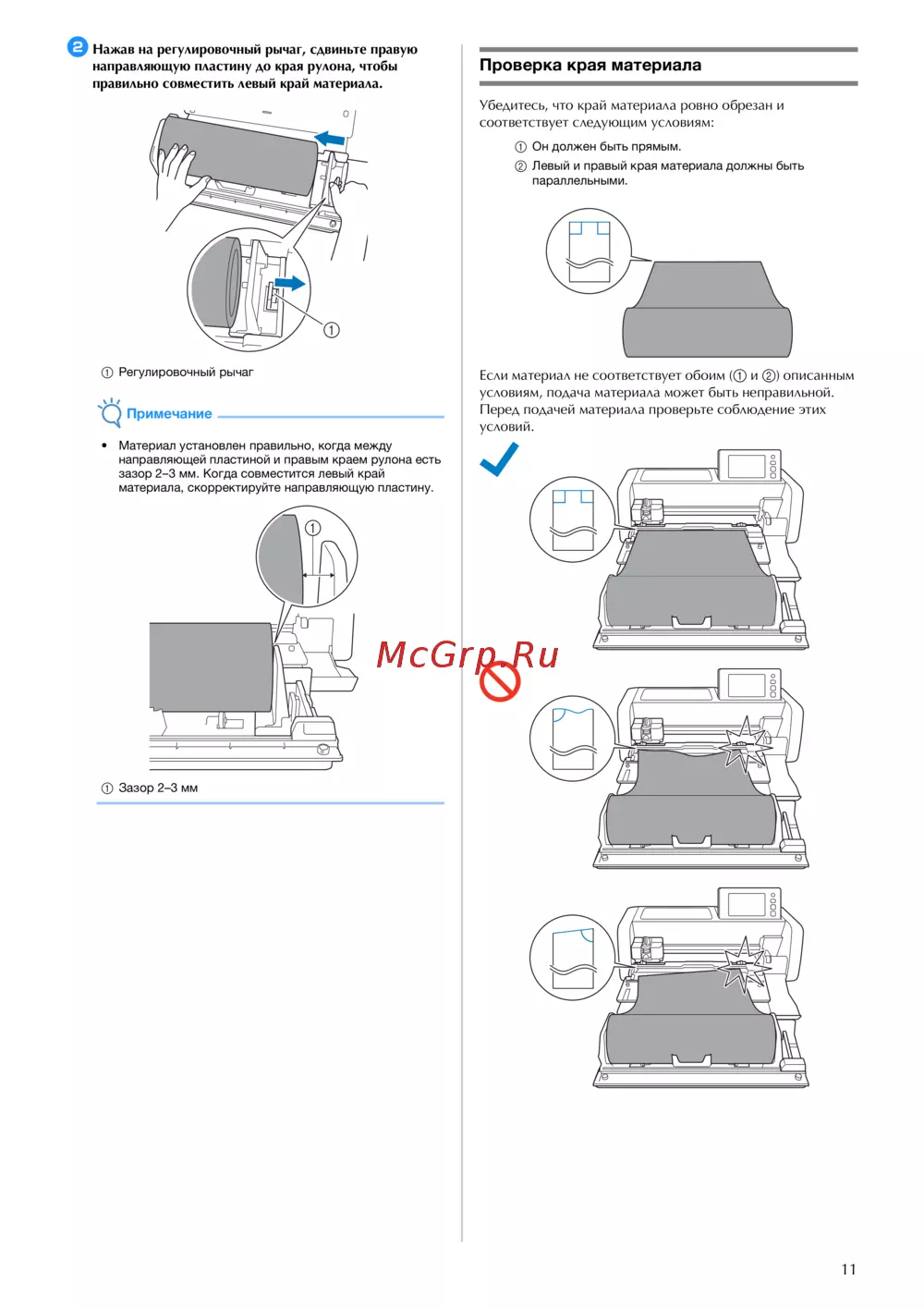

b Нажав на регулировочный рычаг, сдвиньте правую
направляющую пластину до края рулона, чтобы
правильно совместить левый край материала.
a Регулировочный рычаг
Примечание
• Материал установлен правильно, когда между
направляющей пластиной и правым краем рулона есть
зазор 2–3 мм. Когда совместится левый край
материала, скорректируйте направляющую пластину.
a Зазор 2–3 мм
Проверка края материала
Убедитесь, что край материала ровно обрезан и
соответствует следующим условиям:
a Он должен быть прямым.
b Левый и правый края материала должны быть
параллельными.
Если материал не соответствует обоим (1 и 2) описанным
условиям, подача материала может быть неправильной.
Перед подачей материала проверьте соблюдение этих
условий.
