25

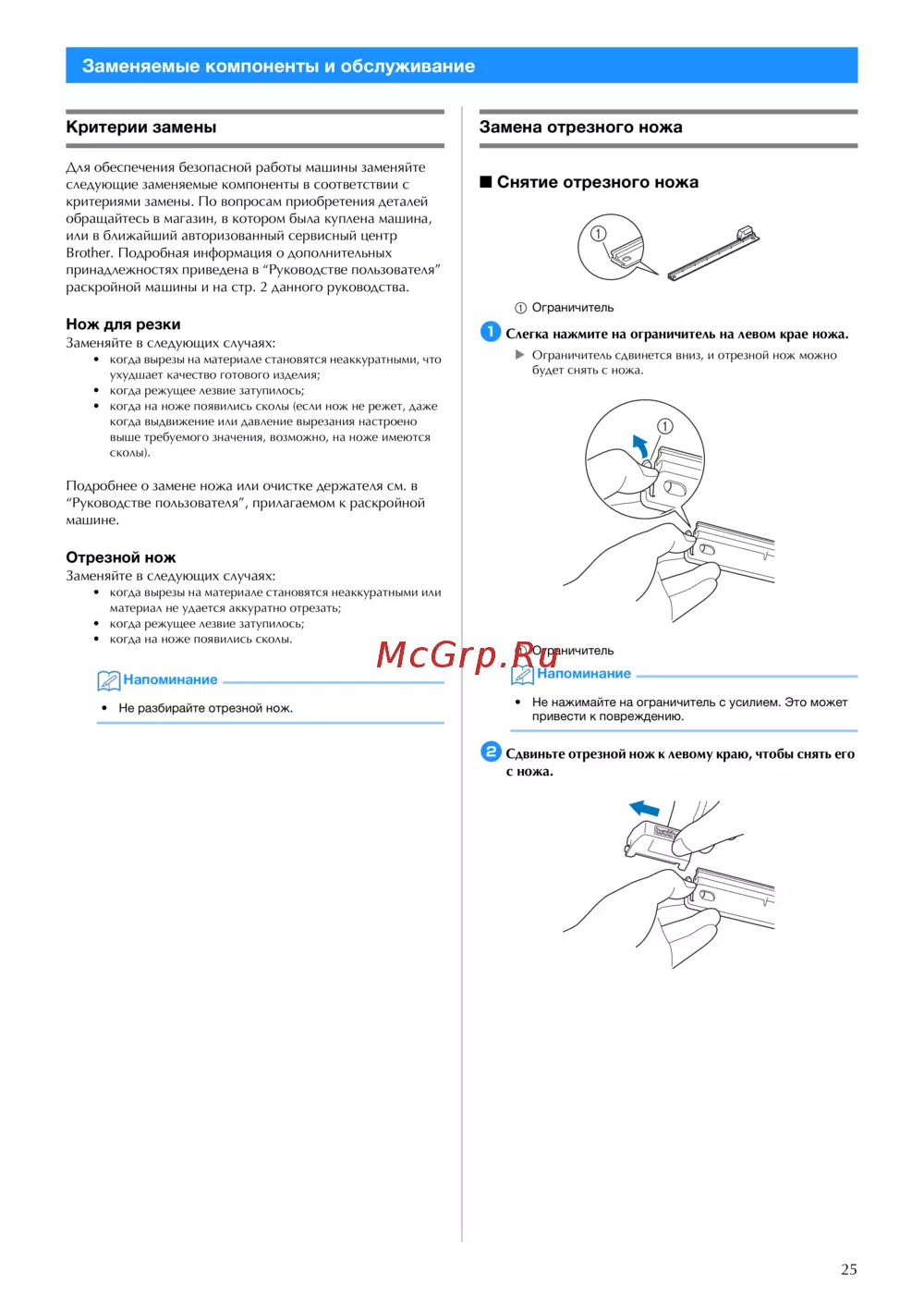

Критерии замены
Для обеспечения безопасной работы машины заменяйте
следующие заменяемые компоненты в соответствии с
критериями замены. По вопросам приобретения деталей
обращайтесь в магазин, в котором была куплена машина,
или в ближайший авторизованный сервисный центр
Brother. Подробная информация о дополнительных
принадлежностях приведена в “Руководстве пользователя”
раскройной машины и на стр. 2 данного руководства.
Нож для резки
Заменяйте в следующих случаях:
• когда вырезы на материале становятся неаккуратными, что
ухудшает качество готового изделия;
• когда режущее лезвие затупилось;
• когда на ноже появились сколы (если нож не режет, даже
когда выдвижение или давление вырезания настроено
выше требуемого значения, возможно, на ноже имеются
сколы).
Подробнее о замене ножа или очистке держателя см. в
“Руководстве пользователя”, прилагаемом к раскройной
машине.
Отрезной нож
Заменяйте в следующих случаях:
• когда вырезы на материале становятся неаккуратными или
материал не удается аккуратно отрезать;
• когда режущее лезвие затупилось;
• когда на ноже появились сколы.
Напоминание
• Не разбирайте отрезной нож.
Замена отрезного ножа
■ Снятие отрезного ножа
a Ограничитель
a Слегка нажмите на ограничитель на левом крае ножа.
X Ограничитель сдвинется вниз, и отрезной нож можно
будет снять с ножа.
a Ограничитель
Напоминание
• Не нажимайте на ограничитель с усилием. Это может
привести к повреждению.
b Сдвиньте отрезной нож к левому краю, чтобы снять его
с ножа.
Заменяемые компоненты и обслуживание
1
1
