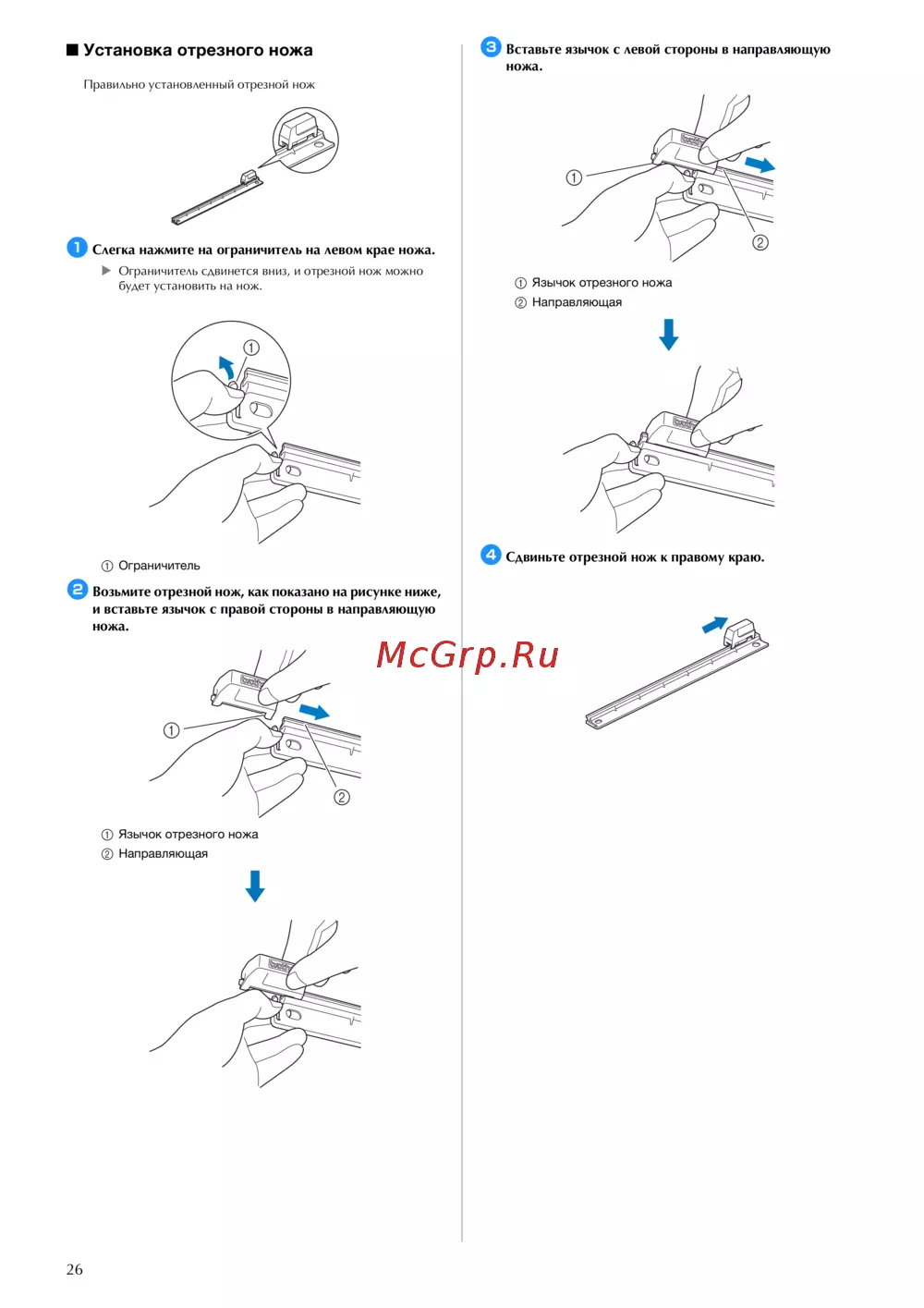

■ Установка отрезного ножа
Правильно установленный отрезной нож
a Слегка нажмите на ограничитель на левом крае ножа.
X Ограничитель сдвинется вниз, и отрезной нож можно
будет установить на нож.
a Ограничитель
b Возьмите отрезной нож, как показано на рисунке ниже,
и вставьте язычок с правой стороны в направляющую
ножа.
a Язычок отрезного ножа
b Направляющая
c Вставьте язычок с левой стороны в направляющую
ножа.
a Язычок отрезного ножа
b Направляющая
d Сдвиньте отрезной нож к правому краю.
1
1
2
1
2
