27

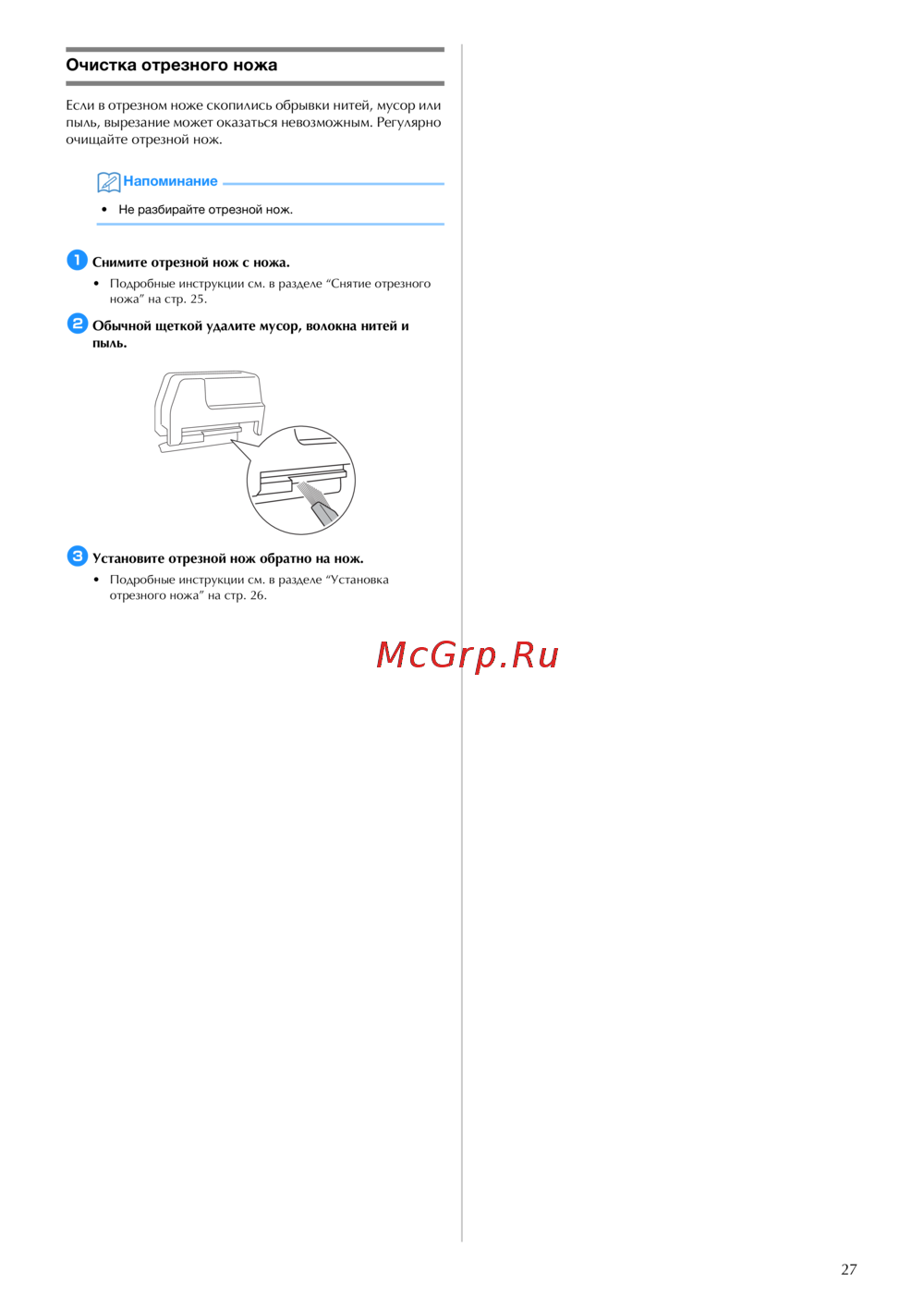

Очистка отрезного ножа
Если в отрезном ноже скопились обрывки нитей, мусор или
пыль, вырезание может оказаться невозможным. Регулярно
очищайте отрезной нож.
Напоминание
• Не разбирайте отрезной нож.
a Снимите отрезной нож с ножа.
• Подробные инструкции см. в разделе “Снятие отрезного
ножа” на стр. 25.
b Обычной щеткой удалите мусор, волокна нитей и
пыль.
c Установите отрезной нож обратно на нож.
• Подробные инструкции см. в разделе “Установка
отрезного ножа” на стр. 26.
