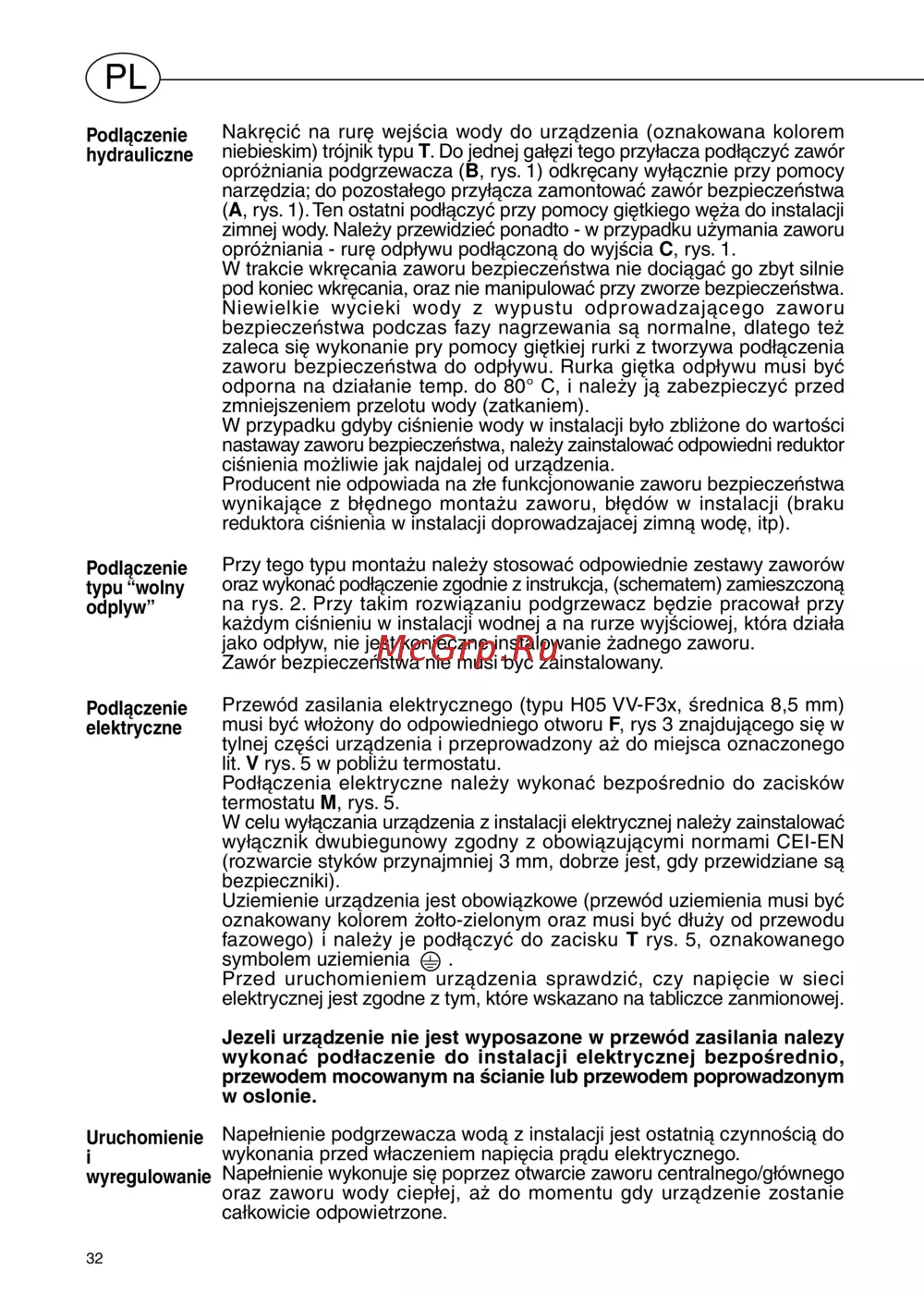

Podlqczenie hydrauliczne Nakrçcic na rurç wejscia wody do urz dzenia oznakowana kolorem niebieskim trójnik typu T Do jednej galçzi tego przylacza podlqczyc zawór oprózniania podgrzewacza B rys 1 odkrçcany wylqcznie przy pomocy narzçdzia do pozostalego przylqcza zamontowac zawór bezpieczeñstwa A rys 1 Ten ostatni podlqczyc przy pomocy giçtkiego wçza do instalacji zimnej wody Nalezy przewidziec ponadto w przypadku uzymania zaworu oprózniania rurç odptywu podlqczonq do wyjscia C rys 1 W trakcie wkrçcania zaworu bezpieczeñstwa nie dociqgac go zbyt silnie K od koniec wkrçcania oraz nie manipulowac przy zworze bezpieczeñstwa iewielkie wycieki wody z wypustu odprowadzajqcego zaworu bezpieczeñstwa podczas fazy nagrzewania sq normalne dlatego tez zaleca siç wykonanie pry pomocy giçtkiej rurki z tworzywa podtqczenia zaworu bezpieczeñstwa do odptywu Rurka giçtka odptywu musi byc odporna na dziatanie temp do 80 C i nalezy jq zabezpieczyc przed zmniejszeniem przelotu wody zatkaniem W przypadku gdyby cisnienie wody w instalacji byto zblizone do wartosci nastaway zaworu bezpieczeñstwa nalezy zainstalowac odpowiedni reduktor cisnienia mozliwie jak najdalej od urzgazenia Producent nie odpowiada na zte funkcjonowanie zaworu bezpieczeñstwa wynikajqce z btçdnego montazu zaworu btçdów w instalacji braku reduktora cisnienia w instalacji doprowadzajacej zimnq wodç itp Podlqczenie au wolny _ lyw Przy tego typu montazu nalezy stosowac odpowiednie zestawy zaworów oraz wykonac podtqczenie zgodnie z instrukcja schematem zamieszczonq na rys 2 Przy takim rozwiqzaniu podgrzewacz bçdzie pracowat przy kazdym cisnieniu w instalacji wodnei a na rurze wyjsciowej która dziala jako odptyw nie jest konieczne instalowanie zadnego zaworu Zawór bezpieczeñstwa nie musi byc zainstalowany Podlqczenie elektryczne Przewód zasilania elektrycznego typu H05 VV F3x srednica 8 5 mm musi byc wlozony do odpowiedniego otworu F rys 3 znajdujqcego siç w tylnej czçsci urzqdzenia i przeprowadzony az do miejsca oznaczonego lit V rys 5 w poblizu termostatu Podlqczenia elektryczne nalezy wykonac bezposrednio do zacisków termostatu M rys 5 W celu wylqczania urzqdzenia z instalacji elektrycznej nalezy zainstalowac wylqcznik dwubiegunowy zgodny z obowiqzujqcymi normami CEI EN rozwarcie styków przynajmniej 3 mm dobrze jest gdy przewidziane sq bezpieczniki Uziemienie urzqdzenia jest obowiqzkowe przewód uziemienia musi byc oznakowany kolorem zotto zielonym oraz musi byc dtuzy od przewodu fazowego i nalezy je podtqczyc do zacisku T rys 5 oznakowanego symbolem uziemienia ф Przed uruchomieniem urzqdzenia sprawdzic czy napiçcie w sieci elektrycznej jest zgodne z tym które wskazano na tabliczce zanmionowej Jezeli urzqdzenie nie jest wyposazone w przewód zasilania nalezy wykonac podtaczenie do instalacji elektrycznej bezposrednio przewodem mocowanym na scianie lub przewodem poprowadzonym w oslonie Uruchomienie Napelnienie podgrzewacza wodq z instalacji jest ostatniq czynnosciq do i wykonania przed wlaczeniem napiçcia prqdu elektrycznego wyregulowanie Napelnienie wykonuje siç poprzez otwarcie zaworu centralnego gtównego oraz zaworu wody cieplej az do momentu gdy urzqdzenie zostanie calkowicie odpowietrzone 32
