Ariston TI-SHAPE 30 OR EE [74/88] Замяна на части

Содержание

• Ove fornito in dotazione con il prodotto p.4
• Non è un gruppo di sicurezza idraulica p.4
• Il dispositivo contro le sovrapressioni p.4
• Per le installazioni in italia p.4
• Norme di installazione p.5
• Fissaggio a muro p.5
• Descrizione dello scaldacqua p.5
• Caratteristiche tecniche p.5
• Avvertenze generali p.5
• Norme di manutenzione p.7
• Norme d uso utente p.8
• Technical data p.9
• Installation instructions p.9
• General remarks p.9
• Fastening to the wall p.9
• Description of water heater p.9
• Maintenance instructions p.10
• Instructions for use p.11
• Caractéristiques techniques p.13
• Norme d installation p.13
• Instructions générales p.13
• Fixation murale p.13
• Description du chauffe eau p.13
• Normes d entretien p.15
• Normes d usage utilisateur p.16
• Technische kenmerken p.17
• Normen voor de installatie p.17
• Beschrijving van de warmwaterboiler p.17
• Algemene aanwijzingen p.17
• Onderhoudsvoorschriften p.19
• Gebruiksnormen gebruiker p.20
• Technische daten p.21
• Montageanleitung p.21
• Beschreibung des wassererhitzers p.21
• Allgemeine hinweise p.21
• Wandbefestigung p.21
• Anleitungen zur instandhaltung p.23
• Bedienungsanleitung verbraucher p.24
• Normas de instalación p.25
• Fisaje a la pared p.25
• Descripción del calentador de agua p.25
• Caraterística técnicas p.25
• Advertencias generales p.25
• Normas de manutención p.27
• Normas de uso usuario p.28
• Normas de instalação p.29
• Fixação à parede p.29
• Descrição do aparelho p.29
• Caraterísticas técnicas p.29
• Advertências gerais p.29
• Normas de manutenção p.30
• Normas de utilização usuário p.32
• Uwagi ogólne p.33
• Opis podgrzewacza wody p.33
• Dane techniczne p.33
• Zasady konserwaji p.35
• Normy uzytkowania dla uzytkownika p.36
• Általános útmutató p.37
• Szerelési elóírások p.37
• Muszaki adatok p.37
• A vízcsatlakozás p.37
• A készülék felépítése p.37
• Üzembe helyezés és ellnórzés p.38
• Elektromos csatlakozás p.38
• Biztonsági ermosztát p.39
• Bekapcsolás p.39
• Alkatrészek cseréje p.39
• Üzemi hómérséklet szabályozása p.39
• Rendszeres karbantartás p.39
• Kezelési utasítás p.39
• Karbantartási elóírások p.39
• Vizmelegitók sorozatból p.40
• Hibaelhäritäs p.40
• Vseobecnà upozornèni p.41
• Technické ùdaje p.41
• Popis ohrivace p.41
• Üdrzba p.42
• Pouziti ohrivace p.43
• Поверните рукоятку на символ только для моделей оснащенных этой функцией внимание не отключайте электропитание изделия p.46
• Функция против замерзания p.46
• Функц1я no frost проти обмерзания p.50
• Увага не вимикайте живлення припаду p.50
• Гаранпйн1 оьов язки p.51
• Démesio neatjunkite produkto nuo maitinimo saltinio p.54
• Jspejimas salims kuriose galioja europos norma en 1487 2000 spaudimo saugos jtaisas tiekiamas kartu su produktu nesutampa su norma pagal kuriq maximalus taiso spaudimas lygus 0 7 mpa 7 gabalai kartu jtaisas turi nutraukimo voztuvq negrjztamq voztuvq valdymo mechanizmq negrjztamam voztuvui saugos voztuvq ir vandens spaudimo isjungimo jtaisq p.55
• Is produktes patvirtina es direktyvq 2002 96 ec p.55
• Sis produkts atbilst es direktivai 2002 96 ec p.59
• Bridinàjums valstim kuri pienéma eiropas normu en 1487 2000 par spiediena drosibas ierici max spiediens 0 mpa 7 gabali ar atgriezuma ventili vai pretvàrstu ar vadibas mehànismu drosibas ventili un spiediena izslègsanas ierice un kuru nacionàlas normas neatbilst sai normai p.59
• Ixtmpthlamc a pahlekmrndtd p.60
• Ij 1 rhmli iil cmlmrd p.60
• Tàhelepanu arge eemaldage tootelt toitejuhet p.62
• Kiilmavastane tòoreziim p.62
• See toote vastab eu normidele 2002 96 ec p.63
• Hoiatus euroopa normi en 1487 2000 üle vótnud riikides ei vasta seadmega kaasas olev kaitseseade riiklikele normidele vastavalt normile peab seadme maksimumróhk olema 0 7 mpa 7 bar ning omama vàhemalt sulgurventiili tagasilóògiklappi tagasiloogiklapi kontrollmehhanismi kaitseventiili ning veesurve katkestusseadet p.63
• Uputstva za instaliranje p.68
• Ucvrscivanje na zid p.68
• Tehnicki podaci p.68
• Opis grijaca vode p.68
• Opce napomene p.68
• Uputstva za odrzavanje p.70
• Uputstva za upotrebu korisnik p.71
• Технически характеристики p.72
• Поставен етикет в близост до тръбите за вход и изход на водата p.72
• Описание на бойлера фиг 7 p.72
• Общи указания p.72
• Място за инсталиране p.72
• М регулятор p.72
• Е клич светлинен индикатор а калек p.72
• В трчба входжца с тр ба иэходяи а p.72
• Свърэваие за свободно изтичаие p.73
• Свързване към водопроводната мрежа p.73
• Свързване кгьм електрическата мрежа p.73
• Пускане в действие и проба p.73
• Окачване на стената p.73
• Ако бойлерът не е комплектован със захравващ кабел св ьрзването към мрежата се извършва чрез фиксираи кабел p.73
• Замяна на части p.74
• Предпазен вентил p.74
• Правила за поддръжка p.74
• Периодична поддръжка p.74
• Активиране на двуполюсния предпаэител p.74
• Функция против замръзване p.75
• Фирмата производится си эапазва правоте на всякакви конструктивни промени p.75
• Този урад отговаря на изискванията на директива p.75
• Рсгулираие на температурят p.75
• Предупреждение за страните конто са приели европейски стандарт en 1487 2000 предпазното устройство за налягането предоставено с уреда не отговаря на националните стандарти съгласно стандарты устройството трябва да е с максимално налягане от 0 мра 7 бара и да има поне спирателен вентил възвратен вентил контролен механизъм за възвратния вентил предпазен вентил и изключващо устройство на водното налягане p.75
• Полезни съвети p.75
• Начин на лояэванв p.75
• Емс 89 336 сее за електромагнитна сьвиестимост p.75
• Вшиочвано p.75
• W гт г p.77
• Fn l вт г г у p.77
• Ттг lärtt p.77
• Observatii generale p.80
• Instructiuni pentru instalare p.80
• Fixarea pe parete p.80
• Descriere boiler p.80
• Date tehnice p.80
• Instructiuni pentru întretinere p.82
• Instructiuni pentru utilizator p.83
• Mod 10 15 30 p.84
• Mod 10 15 p.84
• Nad ziew mosogató folé nad umyvadlo dfez над мойкой над мойкою kraanirausi all alumine virs izlietnes p.85
• De instalação schema instalacji beszerelési rajz schéma instalare схема установки схема установки paju ngimo schema p.85
• 78 1151114 p.85
• 35 360 35 44б 44 p.85
• 261 300 308 360 370 p.85
• 144 165 p.85
• Zem izlietnes valamu all жугыд астанда ispod umh aonika поа минка montaj sub chiuveta p.85
• Valamu kohal жугыщ уст1нде iznad umh aonika над мивка jk h 3 ji montaj deasupra chiuvetei p.85
• Uzstãdisanas shêma paig aldu sskeem кон дыру схемасы nacrt za inst all ranje инсталачионна схема p schema de montaj p.85
• Sottolavello under sink sous évier onder wasbak unter tisch bajo fregadero montagem inferior p.85
• Sopralavelio above sink sur évier boven wasbak über tisch arriba fregadero montagem superior p.85
• Schema instai laz io ne installation scheme schéma d installation installatie schema installations schéma esquema de instalación esquema p.85
• Pod ziew mosogatô alà pod umyvadlo drez под мойкой п1д мойкою kraanikausi kohal pealmine p.85

Похожие устройства

•
  Ariston SLV PW 50 V

  Инструкция по эксплуатации
•
  Ariston Platinum Sl З0 Н

  Инструкция по эксплуатации
•
  Ariston Platinum SI 80 H

  Инструкция по эксплуатации
•
  Ariston Bravo E 4523 U-F7

  Инструкция по эксплуатации
•
  Ariston Bravo E 3323 U-F7

  Инструкция по эксплуатации
•
  Ariston AM 60 SH 2.0 Ei3 FE

  Инструкция по эксплуатации
•
  Ariston Platinum SI З0 Н

  Инструкция по эксплуатации
•
  Ariston ABS PLT ECO 65 H Slim

  Инструкция по эксплуатации
•
  Ariston Platinum SI 50 H

  Инструкция по эксплуатации
•
  Ariston Eureka

  Инструкция по эксплуатации
•
  Ariston AM 50 SH 2.0 Ei3 FE

  Инструкция по эксплуатации
•
  Ariston Platinum SI 15 H

  Инструкция по эксплуатации

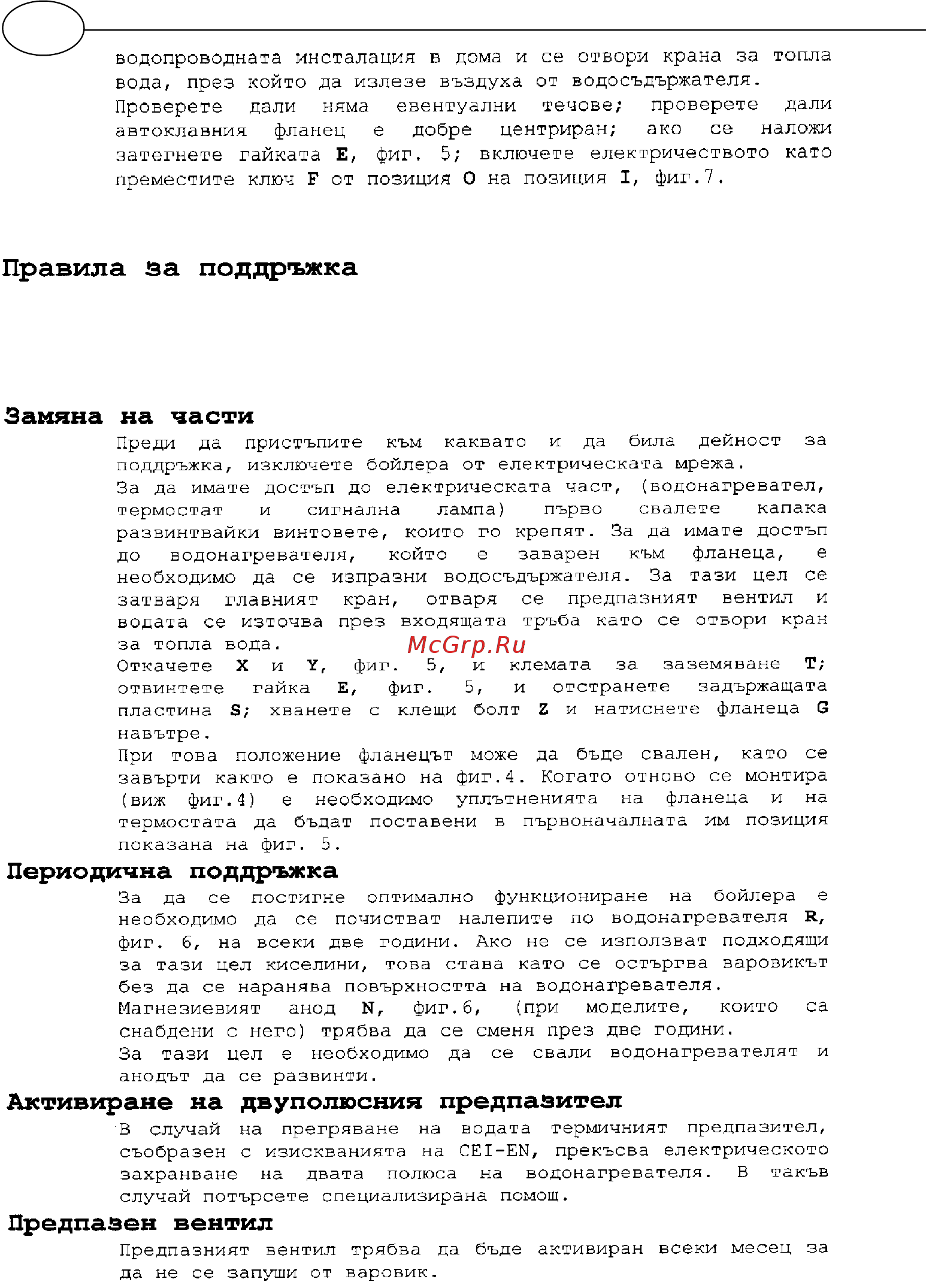

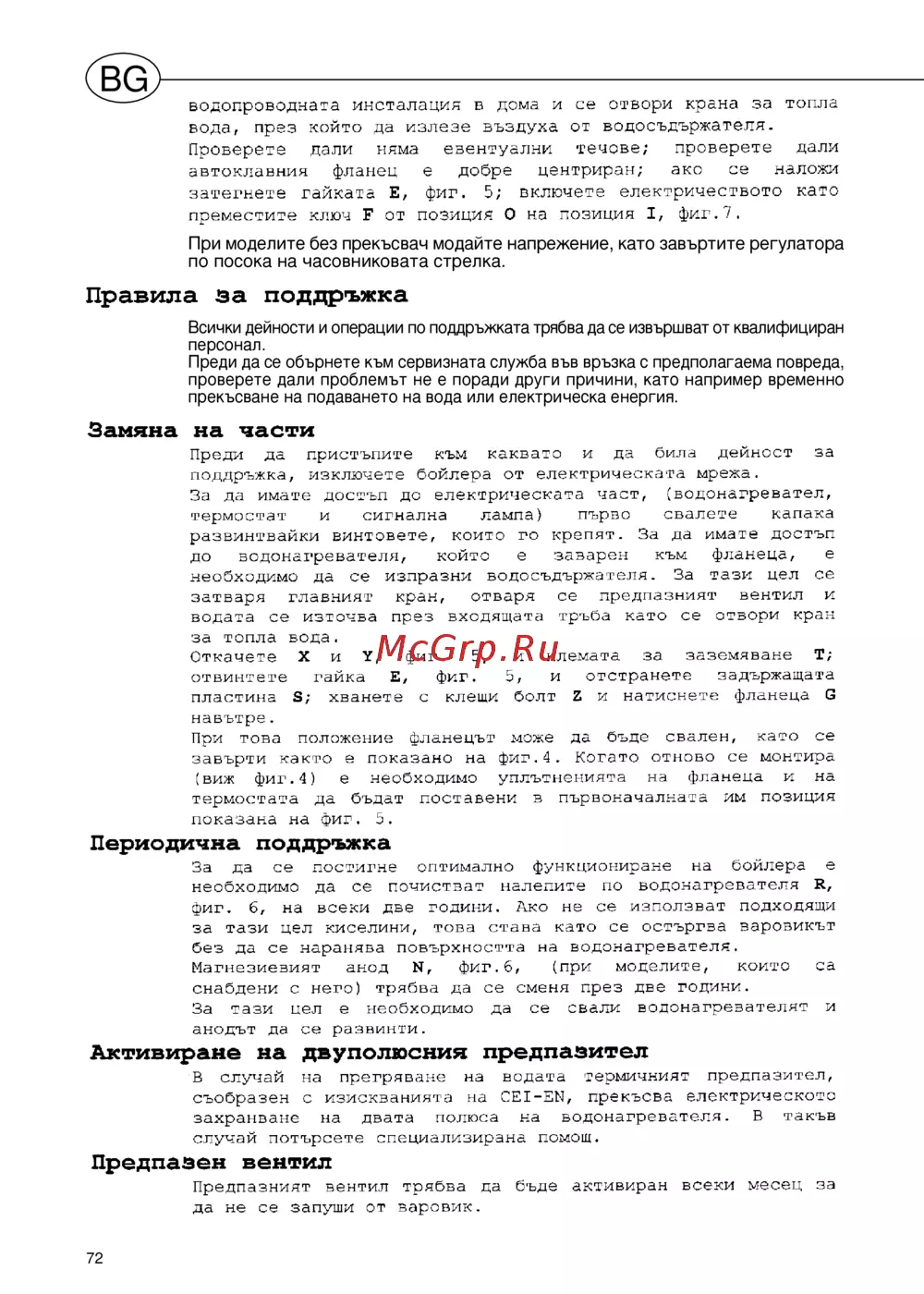

ВО водопровода а та инсталация в дома и са отвори крана за тог па вода през конто да иэлсэс зъздуха от воцссъдържатсля Проверите дали ияма евентуалии течове пропорете дали автоклавния фланец е добре центриран ако се наложи затсткете гайкаха Е фиг б включете еле е ричеството като иреместите ключ К ст позиция О нэ позиция I фиг 7 При моделите без прекъевач модайте напрежение като завъртите регулатора по посока на часовниковата стрелка Правила за поддръжка Всички дейности и операции по поддръжката трябва да се извършват от квалифициран персонал Преди да се обърнете към сервизната служба във връзка с предполагаема повреда проверете дали проблемът не е поради други причини като например временно прекъеване на подаването на вода или електрическа енергия Замяна на части Преди да лриегыхите към какватс и да била дейност за юцдсъжка изключесе бойлера от електрическата мрежа За да имате достъп до електрическата част зодснагревател термостат и сиснална лампа първс сва гсте капака раззинтвайки винтовете конто го крепят За да имате достъп до водонагревателя конто с заварен към фланеца е необходимо да се излразни волосъдържателя За тази цел се затварн главният кран осваря се г радпазният вентил и водаса се изеочва през вхецящата тр ьба като се отвори кран за топла вода Откачете X и Y фиг 5 и клемата за заземяванс Т отвинтете гайка Е фиг 5 и огстранете зэлържадата пластина S хванете с клещи болт Z и натиенвее фланеца G наветре При това положение фланецът меже да бъдо свален аоо се завърти кэк о е показано на фиг 4 Когото отцово се ыонсира виж фиг 4 е необходимо уплътиопиятэ на фланеца и на теомшиата да бъдат поставени н сървокачалната им позиция показана на фиг Ь Периодична поддръжка За да необходимо фиг за 6 се посгигне ла се на тази всега дел ептималмо почиете две кисе ни функционерах а Нелепице годики тона iKO не стана па но се като бойлере ьоцонагревотеля е R изполэват подходящи осгъргаа заровикът се без да се нараняка поверхнсатта на водонагревателя Магпсаиевлят сиабдспи За тази анод о N него цел трябва е фиг б да се аоС ходкало при сменя да модели през се свали две конто са години вогонагревателят и акодът да се развинти Активиране на двуполюсния предпаэител В случай на прегряване на вэдата термичният прелпазител съобразен с изискванията на CEI ZK лрекъева елоктрическоос эахрапваис на двата полюса на водонагревателя В такьв случай потъроете сксциализирана помош Предпазен вентил Ередпазният вент хл да не се запуши от варовик 72 трабла ла бьде активиран вески мссец за
