Aurora A-1790D — инструкция по подсоединению кабелей к главной плате устройства [15/72]
![Aurora A-1790D Руководство по эксплуатации онлайн [15/72] 409087](/views2/1495535/page15/bgf.png)
(9) %"'%'"% 2%%&
!.
1) " (? CN38, 39 41
42),
, !/ ,
, !
&, ,
?.
" ? CN 37 ?,
! &.
, ,
(
),
!
? CN 44.
2) " ,
,
? CN 34.
3) " , SDC
, ? CN14 CN16.
4) -' .
Содержание
- Серия а 1790 p.1
- Указания по мерам безопасности p.4
- Спецификации p.6
- I важные указания по правилам безопасной эксплуатации машины p.6
- Высокоскоростная петельная машина челночного стежка евн 1790 с компьютерным управлением подразделяется на тип указанный в таблице ниже p.6
- _______________ ______________ p.6
- Ii спецификации 1 тип машины p.6
- Таблица стандартных типов петель p.7
- Спецификации напряжения питания указаны на наклейке напряжения питания только для двигателей с трехфазным напряжением для других типов машин спецификации напряжения питания указаны на наклейке предупреждения о напряжении питания и наклейке номинального значения мощности подсоедините кабель питания в соответствии со спецификациями p.10
- Подключение к выключателю питания при использовании трехфазного напряжения p.10
- Подключение к выключателю питания при использовании однофазного напряжения p.10
- Питания 200 вт 220 вт и 240 вт p.10
- I никогда не эксплуатируйте машину с неправильной коммутацией по напряжению i или азировкой i p.10
- 2 подсоединение кабеля питания спецификации напряжения питания p.10
- Наименование кнопок функции кнопок p.23
- Жидкокристаллический дисплей p.23
- Нажатие на данные кнопки позволяет изменить различные данные p.23
- Нажатие на данные кнопки позволяет выбрать номер шаблона номер параметров и т д p.23
- С промежуточным p.25
- Педали 1 педаль p.25
- Положением p.25
- Педаль p.25
- Без промежуточного положения прижимном рамки p.25
- И 1 у p.36
- Энш p.37
- Н и и p.37
- Клин p.37
- E в fl p.37
- Оць p.62
- Несоответствие размера прижимной рамки размеру каркасного шва когда параметры каркасного шва превышают значение размера прижимной рамки p.62
- Несоответствие размера прижимной рамки размеру закрепочного стежка в начале шитья когда параметры закрепочного стежка в начале шитья превышают значение размера прижимной рамки p.62
- Несоответствие размера прижимной рамки размеру закрепочного стежка в конце шитья когда параметры закрепочного стежка в конце шитья превышают значение размера прижимной рамки p.62
- Неправильная установка размера прижимной рамки ширины рамки только с правой стороны когда параметры шитья превышают значение ширины прижимной рамки с правой стороны p.62
- Неправильная установка размера ножа в случае многократной прорубки размер ножа превышает заданный размер прорубки p.62
- Неправильная установка длины сходящейся закрепки длина сходящейся закрепки слишком маленькая для формирования сходящейся закрепки p.62
- Неправильная установка длины прорубки глазка длина прорубки глазка слишком маленькая для формирования глазковой закрепки p.62
- Неправильная установка длины глазковой закрепки длина глазка слишком маленькая для формирования глазковой закрепки p.62
- Езоз p.62
- Головка машины находится в откинутом положении когда датчик определения головки машины в откинутом положении выключен p.62
- Стандартное состояние экрана p.62
- Сбои в работе датчика позиционирования двигателя главного вала датчик позиционирования двигателя вышел из строя p.62
- Сбои в работе датчика определения положения ножа когда нож возвращается в исходное положение датчик не выключается в момент когда нож опускается p.62
- Наименование неполадок причины возникновения неполадок методы устранения неполадок стр p.65
- Игла установлена неправильно p.65
- Ix неполадки и методы их устранения p.65
- Xi таблица исходных значении для каждого типа петли p.67
- Juki corporation p.72
Похожие устройства
-
Aurora А-782DИнструкция к блоку управления -
Aurora А-782DИнструкция по эксплуатации -
Aurora А-781DИнструкция к блоку управления
-
Aurora А-781DИнструкция по эксплуатации
-
Aurora A-9820Руководство по эксплуатации -
Aurora A-1790DПанель управления _eng_ -
Aurora A-783DИнструкция к блоку управления
-
Aurora A-783DИнструкция по эксплуатации
-
Aurora A-782DИнструкция по эксплуатации -
Aurora A-782DИнструкция к блоку управления -
Aurora A-781DИнструкция к блоку управления -
Aurora A-781DИнструкция по эксплуатации

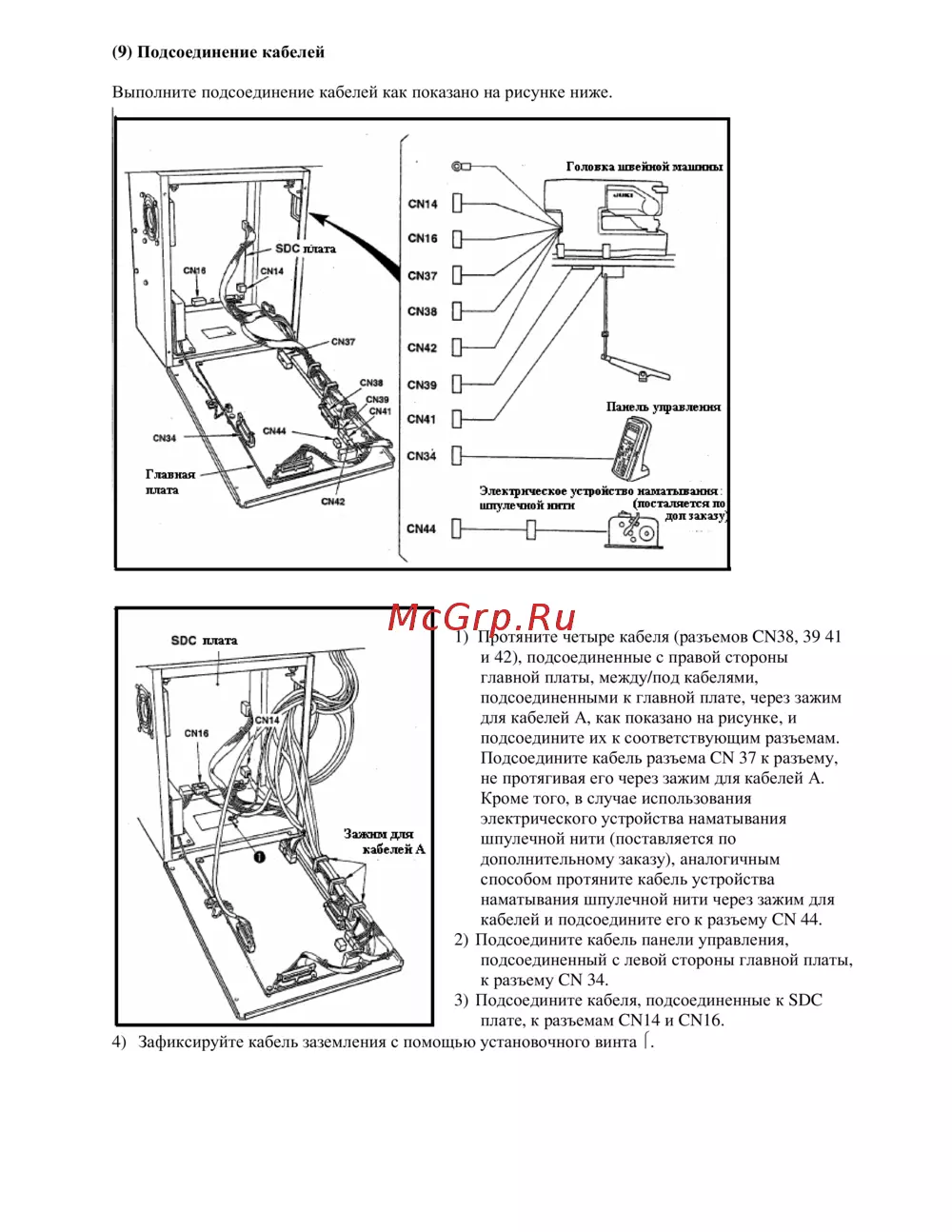

9 Подсоединение кабелей Выполните подсоединение кабелей как показано на рисунке ниже 1 Протяните четыре кабеля разъемов СК38 39 41 и 42 подсоединенные с правой стороны главной платы между под кабелями подсоединенными к главной плате через зажим для кабелей А как показано на рисунке и подсоедините их к соответствующим разъемам Подсоедините кабель разъема СК 37 к разъему не протягивая его через зажим для кабелей А Кроме того в случае использования электрического устройства наматывания шпулечной нити поставляется по дополнительному заказу аналогичным способом протяните кабель устройства наматывания шпулечной нити через зажим для кабелей и подсоедините его к разъему CN 44 2 Подсоедините кабель панели управления подсоединенный с левой стороны главной платы к разъему СК 34 3 Подсоедините кабеля подсоединенные к 8ИС плате к разъемам СК 14 и СК 16 4 Зафиксируйте кабель заземления с помощью установочного винта
